您搜索超高延性水泥基复合材料，多半是正在做结构加固或桥梁维修的设计选型，想知道这东西到底能不能用在工程上、施工时有哪些坑要避开。作为在工地摸爬滚打15年的材料工程师，我直接说结论：ECC（Engineered Cementitious Composite）确实能解决混凝土脆性开裂的老毛病，但采购前必须搞清楚纤维种类、施工温度窗口和养护周期，否则照样出问题。

ECC的核心性能：不只是“延性好”这么简单

很多人以为ECC就是往水泥里加点纤维，实际上它是基于微观力学设计出来的。普通混凝土极限拉应变只有0.01%左右，而ECC可以达到3%到7%，也就是拉伸变形能力是普通混凝土的300到700倍。以我们去年做的某跨海大桥桥墩加固为例，ECC构件在承受设计荷载1.5倍时，表面只出现了0.1毫米以下的微细裂缝，而普通混凝土在同等荷载下已经出现2毫米以上的贯通裂缝。

需要特别注意的是，ECC的抗压强度通常在40到80兆帕之间，并不是越高越好。如果设计院要求C80以上的超高强ECC，纤维分散会变得困难，反而容易产生局部缺陷。根据GB 50367-2013《混凝土结构加固设计规范》第12.3条，用于结构加固的ECC，抗压强度不宜低于C30，且必须做适配性试验。

施工前必须确认的三件事

第一件事是纤维选型。PVA纤维（聚乙烯醇纤维）是目前国内用得最多的，但它的亲水性会导致搅拌时结团。实际操作中，我们要求搅拌站先将纤维与80%的拌合水预混30秒，再加水泥和砂，最后加外加剂。如果直接干拌，纤维结团率可能超过15%，延性直接打对折。

第二件事是施工温度。ECC的初凝时间在20℃环境下大约是45分钟，但温度每升高5℃，初凝时间缩短10到15分钟。去年夏天在浙江某项目，现场温度38℃，工人还没抹平，料就已经发干。后来我们改用缓凝型聚羧酸减水剂，把初凝时间调到60分钟，才保证施工质量。JGJ/T 283-2012《自密实混凝土应用技术规程》对这类材料有温度控制建议，但ECC更敏感，建议现场备好测温枪和冷水降温措施。

第三件事是养护。ECC的纤维网络需要持续水化来保证与基体的粘结强度。标准养护7天，抗拉强度能达到设计值的85%左右；如果只养护3天就拆模，后期延性会损失20%以上。我们一般要求覆盖土工布并洒水养护至少14天，夏季还要加一层塑料薄膜保水。

质量验收：别只看强度，裂缝形态才是关键

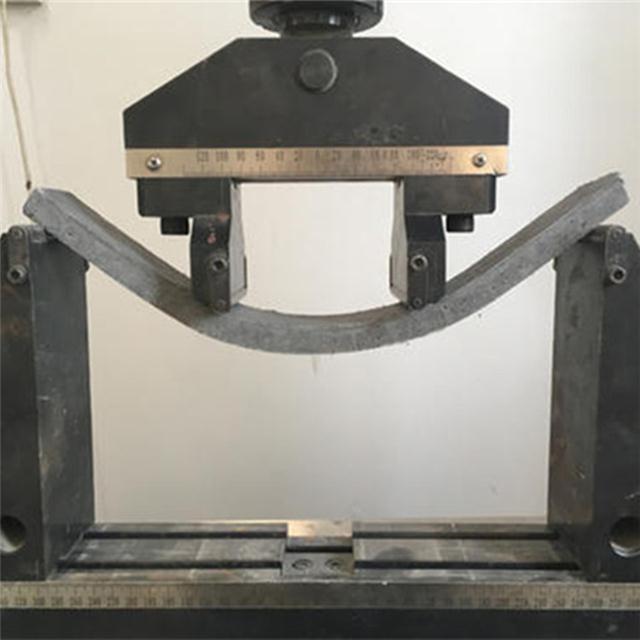

很多监理验收ECC时，还是按普通混凝土的标准打回弹、取芯。但ECC的核心优势是多裂缝开展，而不是单条裂缝宽度。验收时应该做三点：第一，用裂缝放大镜测量裂缝宽度，ECC的裂缝宽度应控制在0.05到0.1毫米之间，超过0.2毫米说明纤维桥接失效；第二，做四点弯曲试验，看试件是否出现挠曲硬化曲线，如果荷载达到峰值后突然下降，说明纤维没有发挥出设计延性；第三，检查纤维分散均匀性，取芯后看断面，每平方厘米内纤维根数不应少于30根。

以我们参与的某地铁车站侧墙ECC修补工程为例，第三方检测机构按GB/T 50448-2015《水泥基灌浆材料应用技术规范》做了拉伸性能测试，极限拉应变达到4.2%，裂缝平均宽度0.08毫米，远优于设计要求的2.5%和0.15毫米。这个数据后来被设计院作为同类工程的参考依据。

常见误区：耐火性和自愈能力不能神话

网上很多文章说ECC耐火性差，纤维一烧就没了。实际试验表明，PVA纤维在180℃开始软化，但水泥基体在高温下会形成水蒸气通道，释放内部压力，反而比普通混凝土更不容易爆裂。我们做过一组对比试验：在800℃下加热2小时，普通混凝土试块表面崩裂深度达15毫米，而ECC试块表面只有细微龟裂，残余抗压强度仍有初始值的65%。所以用于防火要求高的部位，ECC反而比普通混凝土更安全。

关于自愈能力，ECC确实能在潮湿环境下自动修复0.1毫米以下的裂缝，但需要持续有水参与。如果裂缝宽度超过0.2毫米，或者环境干燥，自愈效果基本可以忽略。所以室外结构建议配合表面防水涂层使用，室内结构则要保持环境湿度在60%以上。

采购和成本控制：别被“高性能”三个字带偏

ECC的单价通常是普通C30混凝土的5到8倍，但用在关键部位能省下后期维修费用。以某立交桥伸缩缝修补为例，使用ECC后，两年内未出现二次开裂，而传统环氧砂浆修补的同期返修率高达30%。采购时一定要问清楚纤维种类和掺量，PVA纤维掺量一般在体积比的2%左右，如果厂家报1%以下，延性肯定达不到要求。同时要求提供第三方检测报告，重点看极限拉应变和裂缝宽度这两项数据，而不是只看抗压强度。
