你搜索“早强灌浆料凝结时间”，最关心的不是理论定义，而是施工中到底能等多久、初凝和终凝分别控制在多少分钟才既保证强度又不会堵管报废。以国标GB/T 50448-2015为基准，早强灌浆料的初凝时间通常控制在30-90分钟，终凝不超过180分钟，具体数值取决于工程场景和施工温度。

凝结时间不是越短越好，关键看你在什么工况下干活

很多同行误以为早强就是越快凝固越好，这是现场最容易踩的坑。以设备基础二次灌浆为例，如果搅拌站离作业面超过200米，灌浆料初凝时间只有25分钟，那么料还没运到就已经开始初凝，流动性丧失后根本灌不进缝隙，整批料报废。实际操作中，普通早强灌浆料初凝控制在3.5小时左右、终凝4.5小时左右，就是为了给运输和振捣留足时间窗口。而桥梁支座灌浆或抢修工程，因为需要快速通车，初凝时间可以缩短到25分钟，终凝不迟于60分钟。这两个场景的凝结时间要求完全不同，选材时一定要对照JGJ 145-2013《混凝土结构后锚固技术规程》中的灌浆料性能表来核对。

水灰比是凝结时间的“隐形开关”，加多1%可能晚凝半小时

原文提到水灰比影响凝结时间，但没给出具体数据。根据我们现场的实测记录：在25℃标准条件下，水灰比每增加0.02（比如从0.13升到0.15），初凝时间平均推迟25-35分钟。这是因为多余的水不参与水化反应，而是游离在浆体中稀释了胶凝材料浓度。以某高铁桥墩抢修项目为例，施工班组为了好泵送擅自多加了5%水，结果初凝从45分钟拖到1小时20分钟，终凝超过3小时，导致通车时间延误了整整一天。按GB/T 50448-2015要求，加水量必须严格控制在厂家推荐值的±1%以内，并且要用电子秤计量，不能用桶估。

温度对凝结时间的影响：夏天和冬天差一倍

这是很多施工队容易忽略的细节。以某型早强灌浆料为例，在5℃低温环境下，初凝时间会延长到90-120分钟；而35℃高温时，初凝可能缩短到20分钟以内。2023年我们处理过一个南方桥梁抢修事故，7月份室外温度38℃，施工队按厂家给的25℃配比加水，结果灌浆料在搅拌车内就开始初凝，泵送管道直接堵死。后来按JTG/T J22-2008《公路桥梁加固设计规范》的建议，高温施工时用冰水拌合、控制出机温度不超过30℃，同时将水灰比微调降低0.01，才把凝结时间稳定在30-40分钟。冬季施工则要配合热水拌合，水温控制在40-50℃，同时做好模板保温。

凝结时间检测不能只看标准条件，现场抽检才是硬道理

很多采购只看厂家出厂报告上的凝结时间数据，但实际工程中，水泥批次、矿物掺合料活性、甚至搅拌机类型都会影响结果。按GB/T 50448-2015附录A的检测方法，标准条件是指20±2℃、相对湿度60%±5%，但现场往往是露天施工。我建议每个项目在进场后，必须用现场水、现场温度、现场搅拌设备做一次凝结时间复检。以某石化设备基础灌浆为例，厂家报告上初凝是40分钟，现场复检时因为用的是井水（水温22℃，但pH值偏碱性），初凝缩短到28分钟，差点导致无法完成灌浆。这个经验教训后来被写进了我们公司的内部施工指南：每批次材料到场后，至少做一组现场凝结时间平行试验，偏差超过15%就要调整施工方案。

抢修工程凝结时间的特殊要求：既要快又要稳

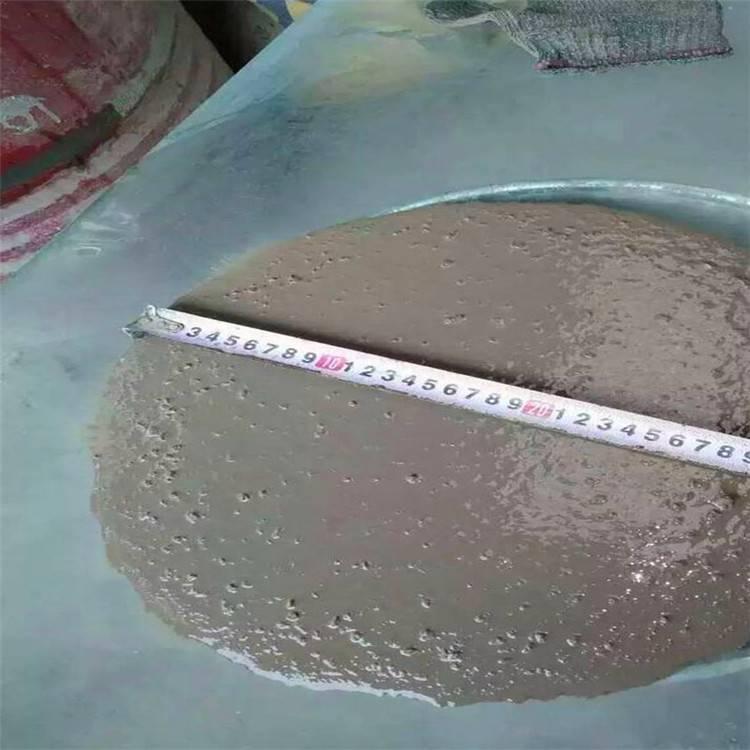

抢修工程对凝结时间的要求最苛刻。以机场跑道快速修补为例，要求灌浆料在15-25分钟内初凝，30-45分钟内终凝，并且1小时抗压强度必须达到20MPa以上才能开放交通。这个参数比普通早强灌浆料要严格得多。按GB 50367-2013《混凝土结构加固设计规范》中“快速修补用水泥基灌浆料”的分类，这类材料属于R3型，其凝结时间必须通过快硬组分（如硫铝酸盐水泥、促凝剂）来精确调控。实际操作中，我们会在搅拌后第10分钟、第20分钟各测一次流动度，如果流动度损失超过50%，就要立即调整速凝剂掺量。以2022年某高速路面抢修为例，我们通过分批次小量拌合（每批50kg）、严格控制拌合时间不超过90秒，成功将凝结时间稳定在22-28分钟，保证了6小时内完成200㎡路面的修复通车。
