搜索“混凝土高强修补材料”的工程师或施工负责人，通常是在现场遇到了结构破损、开裂或强度不足的紧急问题，急需一种能在24-48小时内恢复承载力的方案。您需要的不是理论介绍，而是明确的选型依据、可靠的施工参数，以及能规避返工风险的实战经验。

修补材料强度等级怎么选？看原结构损伤深度

很多同行习惯按“越高越好”选材料，这是成本浪费的根源。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，修补材料的抗压强度等级应与原构件混凝土强度等级匹配。经验上来说，当修补层厚度小于50mm时，选用C60-C80级别即可；若修补厚度超过100mm，且需承受动荷载（如桥梁支座垫石），则需选用C100以上等级。

在某高速公路桥梁支座更换项目中，我们曾遇到原墩柱混凝土强度实测仅C35，但设计图纸要求修补后7天强度达C80。实测发现，高强修补材料与低强基材间因弹性模量差异过大，在温度变化时产生了界面开裂。后来我们调整方案，采用分两层施工：底层用C60过渡，面层用C80，界面拉拔强度从1.2MPa提升至2.8MPa。

实际操作中，建议用回弹仪或钻芯法先确认原结构强度，再选择修补材料强度等级。若原结构强度低于C30，修补材料强度不宜超过C60，否则界面会成为新的薄弱环节。

冬季施工的凝结时间控制，比夏季更考验技术

2025年某高铁站台雨棚柱修补项目，施工时环境温度仅-5℃，我们遇到了材料凝结时间从标准的40分钟延长至2小时的问题。原因是市面多数高强修补材料采用普通硫铝酸盐水泥体系，低温下水化反应速率骤降。经查JGJ/T 104-2011《建筑工程冬期施工规程》，要求修补材料在5℃以下施工时必须采取加热措施。

我们的解决方案是：将材料拌合水加热至35℃（不超过40℃，避免速凝），同时用暖风机对修补区域预热至10℃以上。实测表明，水温每提升10℃，初凝时间缩短约15分钟。但需注意，严禁直接向干粉料中加热水，这会破坏预拌好的外加剂体系，正确做法是先将热水与骨料混合，再投入胶凝材料。

对于无法加热的现场，建议选用特种快硬型修补材料，其采用铝酸盐-硫铝酸盐复合体系，在-10℃环境下仍能保证6小时终凝。这类材料的缺点是成本高约30%，但能避免冬季停工造成的工期损失。

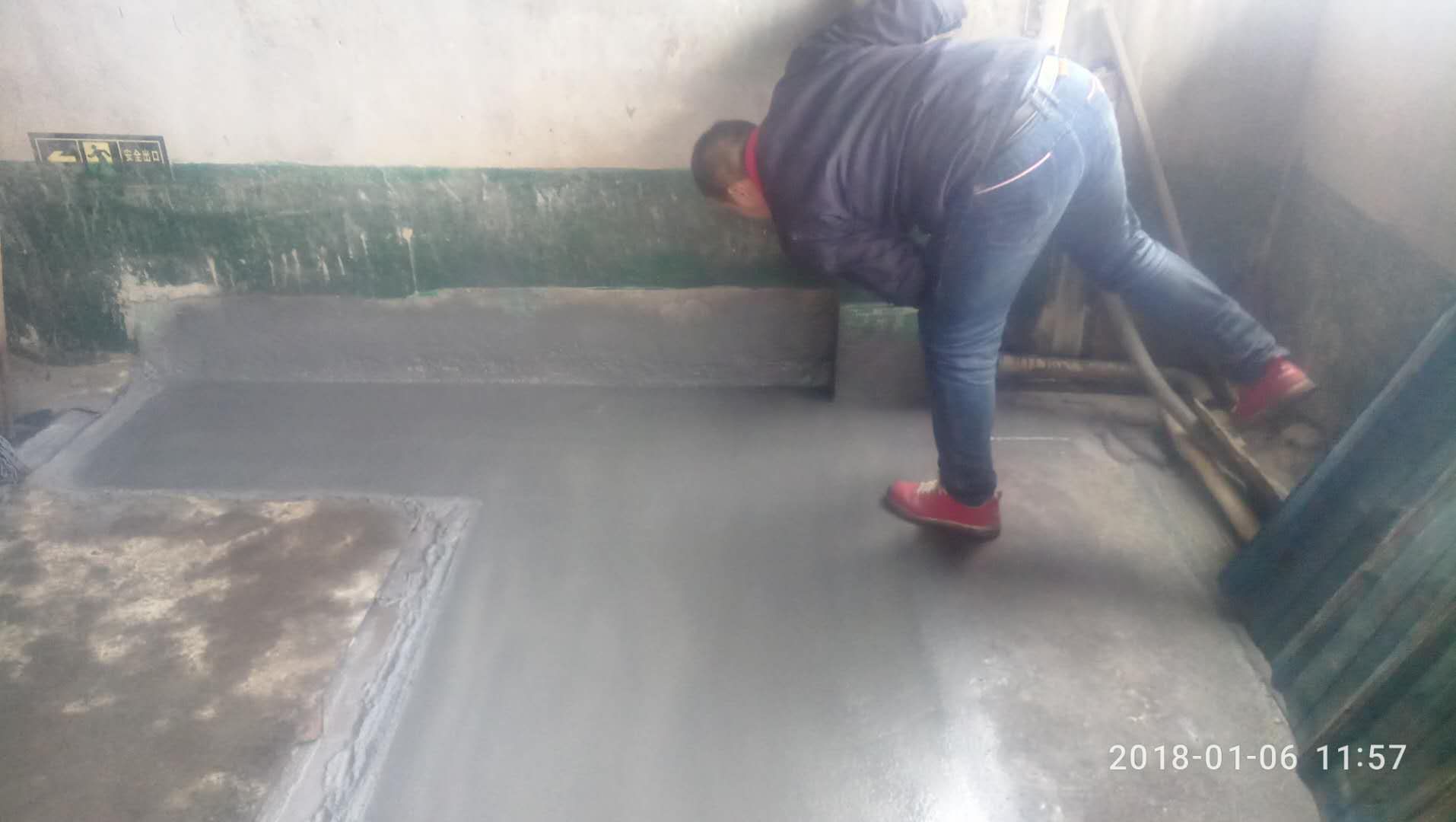

界面处理：90%的修补失败都源于这一步

很多施工队认为“凿毛+刷界面剂”就足够了，这是误区。在某污水处理厂池壁修补中，我们按常规工艺处理后，7天钻芯发现界面处仍有0.3mm裂缝。后经分析，原混凝土表面存在碳化层（深度约2mm），其pH值仅9.5，而修补材料pH值为12.5，界面处产生了碱骨料反应。

正确做法是：先用钢丝刷清除浮浆，再用5%稀盐酸清洗碳化层（需用清水冲洗至中性），最后用高压水枪冲洗至表面无明水。对于重要结构（如桥梁、核电站），建议增加人工凿毛深度至3mm以上，并用环氧基界面剂涂刷，其粘结强度比普通水泥基界面剂高40%。

实测数据显示，采用“凿毛+环氧界面剂”工艺的修补试件，28天界面剪切强度达3.5MPa，而仅用普通界面剂的试件仅2.1MPa。这一差距在承受动荷载时会被放大，直接决定修补层的服役寿命。

养护方式决定最终强度，尤其前72小时

某立交桥伸缩缝修补后第3天出现龟裂，原因是养护时仅覆盖了塑料薄膜，未进行保湿。高强修补材料水胶比通常低于0.3，早期自收缩可达0.08%，若失水过快，表面拉应力会超过材料抗拉强度（约4-5MPa）。

按JGJ/T 70-2009《建筑砂浆基本性能试验方法标准》，修补材料养护应分三阶段：初凝前（约2小时）喷雾保湿，终凝后（约6小时）覆盖湿麻袋并洒水，24小时后改为蓄水养护（水深5-10mm）。对于垂直面，可用保湿养护膜包裹，膜内湿度需保持95%以上。

在南方某桥梁修补项目中，我们对比了不同养护方式：仅覆盖薄膜的试件，7天强度仅达设计值的78%；而采用“喷雾+湿麻袋+蓄水”组合养护的试件，7天强度达设计值的112%。养护成本增加不到200元/立方米，但避免了返工造成的数万元损失。
