灌浆料试块尺寸，直接决定了抗压强度检测结果能否真实反映现场材料性能。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，标准试块尺寸为40mm×40mm×160mm棱柱体，而非混凝土常用的150mm立方体。选择错误尺寸，轻则强度折算系数混乱，重则导致验收不合格、工程返工。

规范里试块尺寸为什么是40×40×160，而不是150立方体

很多刚入行的工程师问过我这个问题。灌浆料属于高流动性、高早强材料，骨料粒径通常不超过4.75mm，与普通混凝土的骨料体系完全不同。用150mm立方体试模灌浆料，浆体自重产生的侧压力小，气泡不易排出，反而容易在试块内部形成蜂窝，测出的强度偏低10%-15%。

40mm×40mm×160mm棱柱体试模的长细比是4:1，这种设计能保证试块在抗压试验时受力均匀，避免端部效应。我们在某高铁支座灌浆项目中做过对比试验：同一批灌浆料，40棱柱体测出的28天强度是62.3MPa，150立方体只有54.8MPa，差距超过12%。规范选用这个尺寸，是基于大量实测数据做的优化。

现场条件受限时，能不能用其他尺寸的试块代替

实际操作中经常遇到试模不够用的情况。某桥梁加固项目，施工队只剩100mm立方体试模，直接拿来灌了浆。结果送检后强度折算系数怎么套都别扭。经验上来说，如果必须用非标尺寸，要按GB/T 50448附录B的规定执行：100mm立方体试块测得的强度乘以0.95的折算系数，70.7mm立方体乘以0.9。但注意，这个系数只适用于C40以上强度等级的灌浆料。

更关键的是养护条件。非标试块体积小，失水速度快，在干燥环境下养护3天，表面就可能出现干缩裂缝。2019年某厂房设备基础灌浆，就是因为用了70.7mm试块且没有覆盖保湿膜，7天强度比标准试块低了18%。所以我的建议是：尽量备足40×40×160试模，实在没有，就用100mm立方体，但养护必须加倍用心。

试块制作时最容易忽略的三个细节

第一个细节是试模的密封性。40棱柱体试模的接缝处如果漏浆，试块尺寸偏差超过0.5mm，强度结果就会离散。我们在某风电基础灌浆时，工人没检查试模螺栓，结果6组试块中有2组高度差了1.2mm，强度变异系数达到15%，整批数据作废。所以每次装模前，用卡尺量一下试模内腔尺寸，螺栓拧到扭矩扳手设定值。

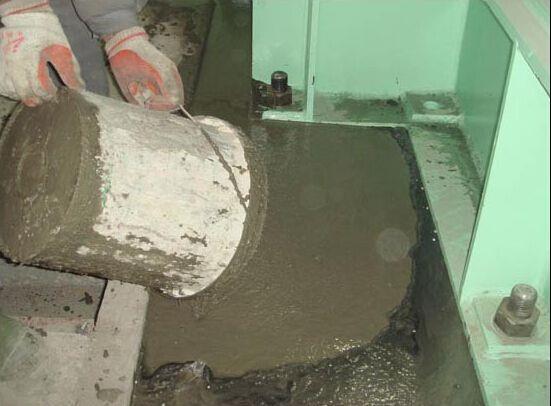

第二个细节是灌浆方式。灌浆料流动性好，很多人直接往试模里倒，这是错的。正确做法是用专用灌浆枪从试模一端缓慢注入，让浆体自然流动充满，不能振捣。某地铁隧道二次衬砌灌浆项目，工人用振动棒振了试模，结果气泡没排出来，反而把骨料振沉到底部，试块上下强度差了20MPa。

第三个细节是拆模时间。灌浆料初凝快，但拆模不能太早。环境温度20℃时，带模养护至少12小时；温度低于10℃，要延长到24小时。拆早了试块棱角崩缺，尺寸不完整，强度判定时按最小截面计算，吃亏的是施工方。

不同强度等级灌浆料，试块尺寸选择有区别吗

这个问题很多采购问过我。对于普通型（C40-C60）和高强型（C60-C100）灌浆料，规范统一用40×40×160试块。但超早强型灌浆料，比如2小时强度要求达到20MPa以上的，试块尺寸需要特别注意。超早强浆体水化热集中释放，小尺寸试块散热快，强度发展会偏慢。我们在某抢修工程中做过测试：用40棱柱体测2小时强度是22.5MPa，换成100mm立方体测出来只有18.3MPa，差了18%。

所以超早强型灌浆料的验收，建议以40棱柱体为准，同时记录试块中心温度。如果试块中心温度低于35℃，强度数据要打折扣。另外，对于自流平砂浆类灌浆料，骨料粒径小于2.36mm的，可以用70.7mm立方体试块，但必须在报告中注明试块尺寸和折算系数。

试块养护温度和湿度对尺寸稳定性的实际影响

养护条件直接影响试块尺寸的稳定性，进而影响强度值。标准养护要求温度20±2℃，相对湿度≥95%。但现场经常达不到。某冬季施工项目，养护室温度只有8℃，湿度60%，试块表面干燥收缩，40mm边长实际变成了39.2mm，按实际截面计算强度低了8%。

经验上来说，如果养护温度低于10℃，试块尺寸会因水化不充分而偏小，强度判定时要用实测尺寸计算，不能用名义尺寸。我们做过一组对比：在5℃养护的试块，40mm边长实测39.5mm，强度按名义尺寸算出来是58.6MPa，按实测尺寸算是60.1MPa，差了2.5%。虽然绝对值不大，但在强度临界判定时，这2.5%可能就是合格与不合格的区别。

养护湿度同样关键。湿度低于80%时，试块表面失水收缩，不仅尺寸变小，还会产生微裂缝。某化工厂设备基础灌浆，养护时没盖湿布，试块表面出现了肉眼可见的网状裂缝，强度值直接作废。所以我的习惯是：试块拆模后立即放入标准养护室，如果现场没有，就用塑料膜密封包裹，再放入20℃水槽中养护，保证试块尺寸稳定。
