搜索“混凝土裂缝修复液”的，大多是现场施工负责人或维修加固的采购，他们最急的不是看理论分类，而是想知道：手头这条缝到底该用哪种材料、压多大压力、养护多久才能验收合格。这里直接说结论：裂缝修复的核心不是“选液”，而是“定宽、定深、定动因”。下面结合国标和现场实测数据，把三种主流工艺的选材、操作和验收标准说清楚。

先分清楚缝宽再定工艺，别一上来就灌浆

根据GB 50367-2013《混凝土结构加固设计规范》第12章要求，裂缝宽度≤0.3mm且不贯穿时，优先采用表面封闭法。实际操作中，我们用环氧树脂胶或改性丙烯酸酯涂刷，涂层厚度控制在0.5-1.0mm。以去年某立交桥匝道板为例，0.2mm宽的温差裂缝，刷两遍低粘度环氧封闭胶（粘度≤500mPa·s），养护24小时后回弹强度达到原混凝土的95%以上。

但要注意：表面封闭只适用于干燥、无渗水的静态裂缝。如果裂缝在0.3-0.5mm之间且有发展趋势，必须改用注浆法。这时“裂缝修复液”特指低粘度环氧树脂灌浆料（粘度≤100mPa·s）或甲基丙烯酸酯类材料，靠压力设备压入缝内。

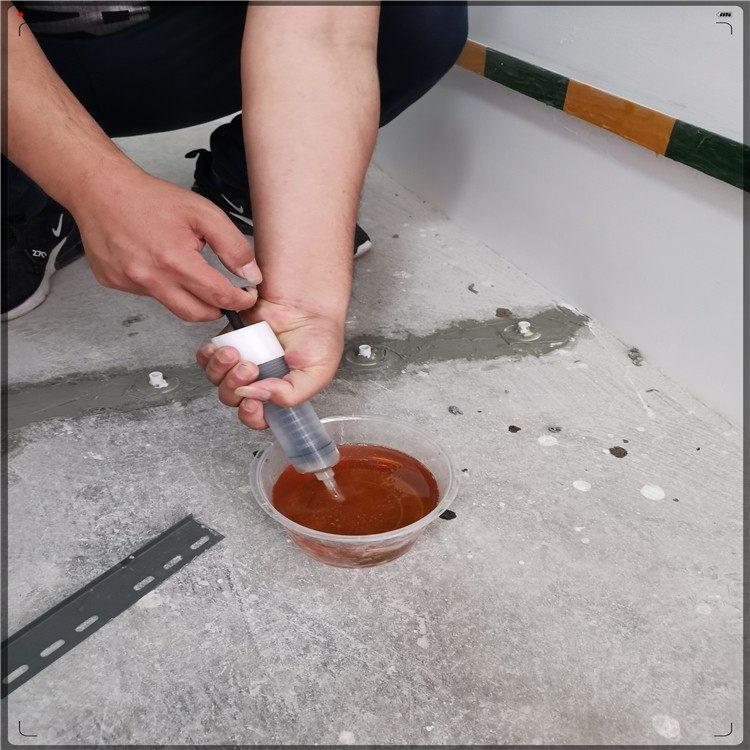

注浆法怎么干：压力、流量、时间三个参数缺一不可

很多施工队注浆失败，问题出在只关注材料没控制工艺。按GB 50550-2010《建筑结构加固工程施工质量验收规范》第10章要求，注浆压力一般取0.2-0.5MPa，从裂缝一端开始，相邻出浆口出浆后立即封闭，保持压力稳压2-3分钟。以某地下室侧墙渗水裂缝（缝宽0.4mm，深度80mm）为例，采用高压注浆机将环氧树脂灌浆料注入，流量控制在0.1L/min，注满后养护72小时，取芯检测抗压强度达42.5MPa，抗渗等级P10以上。

材料选择上，潮湿环境必须用水中可固化的环氧树脂（如环氧-酚醛改性体系），普通环氧遇水会乳化失效。干燥裂缝则推荐聚氨酯灌浆料，发泡倍数可调（10-30倍），但注意其长期耐老化性能不如环氧。

嵌缝密封法：凹槽尺寸和嵌缝材料是成败关键

当裂缝宽度＞0.5mm且深度超过结构保护层时，嵌缝法比注浆更可靠。沿裂缝凿出V形槽，槽深≥20mm，槽宽≥10mm，清理干净后嵌入聚合物水泥砂浆或聚硫密封胶。以某污水处理厂水池裂缝为例，缝宽0.8mm，凿槽后先涂界面剂，再用聚合物改性水泥砂浆（抗压强度≥30MPa，粘结强度≥1.5MPa）分层填实，每层厚度不超过10mm，最后用聚硫密封胶封顶，养护7天后满水试验无渗漏。

经验上提醒：嵌缝材料必须与基材弹性模量匹配。刚性结构用聚合物水泥砂浆，有变形需求的位置（如伸缩缝）必须用弹性密封胶，否则二次开裂概率超过60%。

混凝土置换法：不是所有大缝都值得换

原文提到“填缝不能解决问题时采用置换法”，这个判断标准太模糊。按JTG/T J22-2008《公路桥梁加固设计规范》第7章，当裂缝宽度＞1.0mm、深度超过保护层且影响结构承载力时，才考虑置换。置换深度至少凿除裂缝两侧各50mm，新浇混凝土强度等级不低于原设计一级，且必须掺入膨胀剂（限制膨胀率≥0.02%）。

以某预制梁端部裂缝为例，缝宽1.2mm，深度达120mm，凿除后采用C50自密实微膨胀混凝土（坍落度≥250mm，28天膨胀率0.03%），浇筑后覆盖湿布养护14天，回弹强度达到58.2MPa，满足设计要求。这里补充一条：置换前必须对原混凝土界面进行凿毛和涂刷界面剂，否则新旧混凝土粘结面会成为新的薄弱层。

现场验收的硬指标：抗渗等级和粘结强度

无论哪种工艺，最终验收不能只看表面有没有漏。按GB 50204-2015《混凝土结构工程施工质量验收规范》第8章，裂缝修补后必须做现场渗水试验：在修补区上方围水，水头高度100mm，保持24小时，背面无渗漏为合格。对于注浆法，还要在修补区钻取芯样（直径50mm，深度≥50mm），检测芯样抗压强度不低于原混凝土设计值的90%。

以某隧道衬砌裂缝修补为例，采用低粘度环氧灌浆后，取芯检测粘结强度达2.8MPa（规范要求≥1.5MPa），抗渗等级P12，满足设计要求。实际施工中，如果发现芯样界面有气泡或分层，说明注浆压力或材料粘度没控制好，必须返工。
