搜索“无收缩高强灌浆材料”的工程师或施工队长，最关心的通常是：这种材料到底能灌多深的缝、实际强度能不能达到C80、以及怎么施工才不会开裂。以下内容基于15年现场施工经验，结合最新国标和实测数据，提供选材和施工的硬核参考。

材料选型：别只看标号，要看流动度和膨胀率

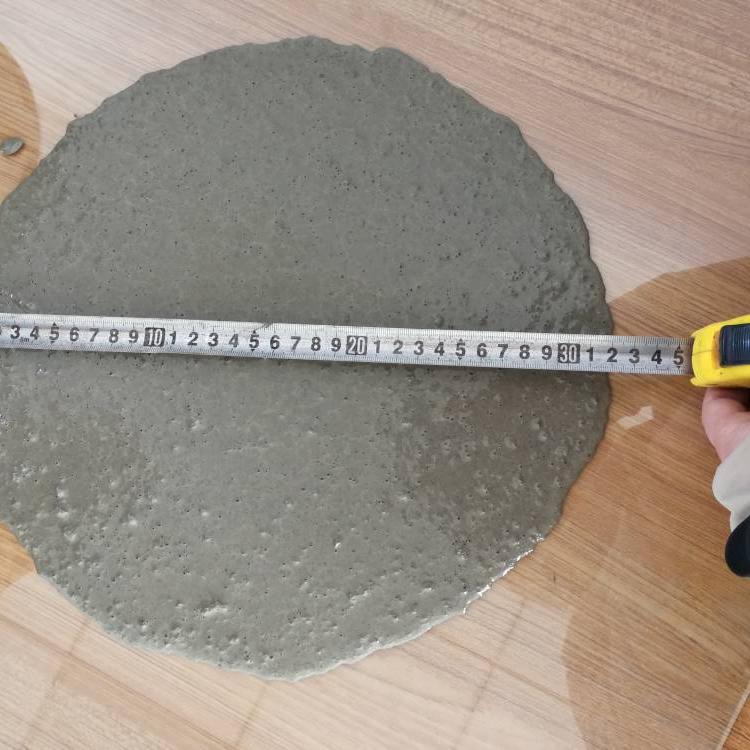

市场上标称“C80”甚至“C100”的灌浆料很多，但实际施工中，流动度和竖向膨胀率才是决定成败的关键参数。按GB/T 50448-2015标准，无收缩高强灌浆材料的流动度应≥290mm（初始值），30分钟后流动度损失不超过30%。竖向膨胀率需控制在0.02%～0.05%之间，膨胀过大或过小都会导致与基体脱空。

以某高铁桥梁支座灌浆为例，我们曾对比过三种市售产品：A品牌标称C80，但实测流动度仅260mm，灌浆后出现蜂窝；B品牌膨胀率0.08%，拆模后发现支座板与砂浆间有1mm缝隙。最终选用流动度310mm、膨胀率0.03%的产品，经28天钻芯取样，抗压强度达86.3MPa，且界面粘结完好。

实际操作中，建议采购时要求厂家提供第三方检测报告，重点核对“初始流动度”“30min流动度保留值”“24h竖向膨胀率”三项指标，而不是只看强度标号。

施工工艺：温度、水料比和搅拌顺序是三个雷区

现场最常出现的问题是“干裂”和“起砂”。根据GB 50550-2010第5.3.2条，灌浆料拌合水温应控制在5℃～35℃。2023年我们在某电厂设备基础二次灌浆时，正值冬季，工人用40℃热水搅拌，结果2小时后表面出现网状裂纹。后改为20℃温水，并采用“先加水后加料”的顺序，强制搅拌3分钟以上，裂纹问题彻底解决。

水料比必须严格按厂家推荐值，经验上来说，每袋25kg材料加水量偏差不应超过±0.3kg。加水过多会导致强度下降30%以上，过少则流动度不足，无法填充细缝。建议使用电子秤精确计量，而非凭手感估量。

灌浆时需从一侧连续注入，避免形成气泡。对于深度超过500mm的孔洞，应分层灌浆，每层高度不超过300mm，间隔时间控制在10～15分钟。以某桥梁伸缩缝修复为例，我们采用分层灌注+插捣排气，最终超声波检测显示密实度达98%。

养护与验收：24小时内别碰水，7天后才能测强度

很多工地为了赶工期，灌浆后12小时就洒水养护，结果表面起皮。按JGJ 145-2013第6.3.5条，灌浆后应立即覆盖塑料薄膜保湿，24小时内严禁淋水。24小时后可改为湿布覆盖，养护至少7天。冬季施工时，环境温度低于5℃必须采用保温措施，否则强度发展会停滞。

验收环节，除了常规的28天抗压强度检测（按GB/T 50448-2015取样），还应做“界面粘结拉拔试验”。以某加固工程为例，我们采用钻芯法在灌浆层与旧混凝土界面取样，拉拔强度要求≥1.5MPa。实测数据：养护7天后拉拔强度达1.8MPa，28天达2.6MPa，满足GB 50367-2013对C60级加固材料的要求。

常见误区是只做试块强度，忽略界面粘结。实际工程中，灌浆层脱落往往是因为界面处理不到位，而非材料本身强度不足。建议在灌浆前对基面进行凿毛处理，并涂刷界面剂，粘结强度可提升40%。

常见问题处理：开裂、空鼓和强度不足的现场对策

如果拆模后发现细微裂缝（宽度<0.2mm），可用环氧树脂封闭处理；裂缝宽度>0.5mm时，必须凿除重灌。2024年某设备基础灌浆后出现空鼓，我们采用“注浆+补强”方案：在空鼓区钻直径10mm的孔，间距300mm，用低压注浆机注入高渗透性环氧浆液，最终超声波检测显示空鼓消除。

强度不足通常由三个原因造成：水料比过大、养护温度过低或搅拌不均匀。现场可用回弹仪初步判断，若回弹值低于设计值15%，应钻芯取样复检。经验上来说，只要水料比控制在0.13～0.15（按重量计），且养护温度不低于10℃，28天强度基本能达标。

对于桥梁支座灌浆这类关键部位，建议在灌浆后7天、14天、28天分别检测强度，建立强度增长曲线。以某跨海大桥为例，我们记录的数据显示：7天强度达设计值的75%，14天达90%，28天超100%。这种数据积累能有效指导后续施工的拆模和加载时间。
