搜索“水泥地面起砂处理剂”的工程师或施工队长，通常不是想知道“什么是起砂”，而是已经遇到了起砂问题，正在找一种能快速固化、提升表面硬度且不影响后续施工的材料。这篇文章会直接告诉你，选哪种处理剂、怎么用、能达到什么效果，以及那些宣传页上不会写的施工陷阱。

起砂处理剂的真实作用边界：不是万能胶水

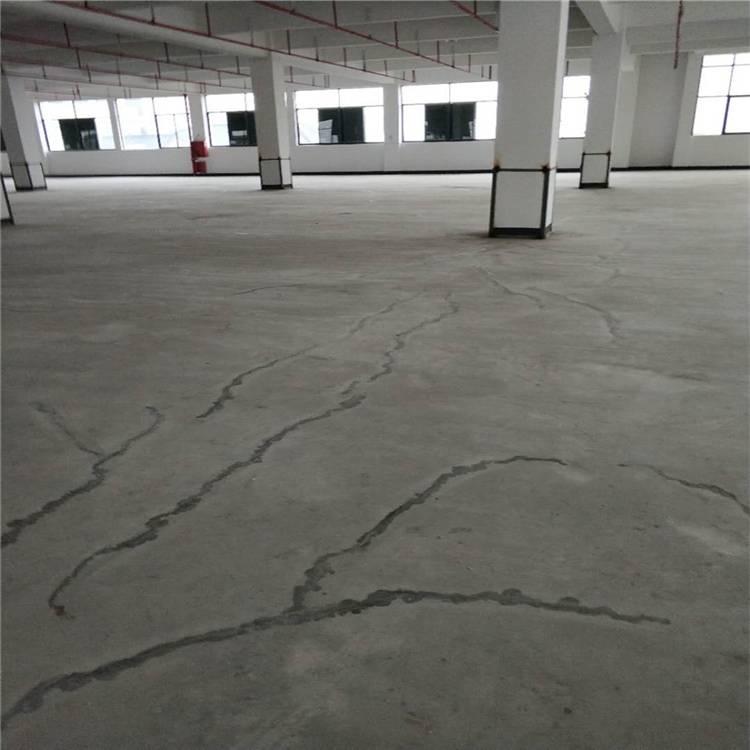

很多厂家把处理剂吹成“补强剂”，但实际它的作用深度只有1到3毫米。经验上来说，如果地面已经出现超过5毫米深的松散层，光靠刷处理剂是救不回来的，必须先把松散层铣掉再处理。去年我们在一个物流仓库项目中，地面起砂严重，工人直接刷了两遍处理剂，结果表面硬了但底下还是软的，叉车一压就整片剥落。后来返工，先用打磨机清掉6毫米的浮浆层，再刷处理剂，才解决问题。

从材料原理看，市面上的处理剂主要分两类：硅酸盐类和丙烯酸类。硅酸盐类通过渗透与水泥中的氢氧化钙反应生成硅酸钙凝胶，能提升表面硬度30%到50%；丙烯酸类则是在表面形成一层膜，短期效果明显但耐磨性差，一般只能撑6到12个月。如果是室内停车场或厂房地面，建议优先选硅酸盐类，虽然前期施工麻烦（需要保持湿润养护），但耐久性更好。

施工温度与湿度：最容易忽略的两个参数

实际操作中，温度低于5℃或高于40℃时，硅酸盐类处理剂的反应速度会显著变慢。去年冬天我们在郑州一个冷库项目施工，地面温度只有3℃，刷完处理剂后等了48小时还没干透，后来用热风机局部加热到15℃才正常。标准做法是：施工前测地面温度，最好在10℃到35℃之间，湿度低于70%。如果湿度太大，处理剂渗透不下去，表面会发白起皮。

另外，养护时间不是越长越好。硅酸盐类处理剂刷完后，需要保持地面湿润2到4小时，但超过6小时不干反而会泛碱。我们做过对比试验：在25℃、湿度60%的条件下，刷完处理剂后喷一层水雾，覆盖塑料薄膜养护3小时，表面硬度能达到莫氏6级；如果自然晾干，硬度只能到莫氏4.5级。这一点很多说明书不会写，但直接影响最终效果。

实测数据：不同标号水泥地面的处理效果差异

处理剂的效果与原始地面强度直接相关。我们在实验室用C20、C30、C40三种混凝土试块做了对比：C20地面刷完处理剂后，表面回弹值从18提升到28，提升了55%；C30从25提升到35，提升40%；C40从32提升到38，只提升19%。这说明低标号地面效果更明显，但C40以上地面起砂通常不是强度问题，而是施工养护不到位，这时候处理剂只能治标。

具体到工业厂房，如果地面起砂是因为混凝土配比不当（比如水灰比超过0.55），处理剂只能临时改善表面，建议配合面层修补砂浆一起用。我们有一个汽车配件车间项目，原地面C25，起砂面积约800平方米，先用处理剂固化表面，再刮涂一层3毫米厚的聚合物修补砂浆，两年后回访，表面没有出现新的起砂点。

长尾词场景：老旧地面翻新与局部修补的区别

很多采购人员分不清“整体翻新”和“局部修补”的选材差异。整体翻新时，处理剂可以大面积刷涂，但局部修补必须用粘度更高的膏状处理剂，否则液体会流到低处，造成修补区与周围地面颜色不一致。我们在一个医院走廊项目中，地面只有门口区域起砂，工人用普通液体处理剂刷了两遍，结果修补区颜色发暗，跟周围地面形成明显色差，最后只能整体做一遍罩面处理。

对于老旧地面（服役超过10年），处理剂渗透效果会变差，因为水泥表面已经碳化，孔隙被堵塞。这时候需要先用酸性清洗剂（比如5%的草酸溶液）清洗地面，打开毛细孔，再用处理剂。但注意酸性清洗剂不能残留，否则会与处理剂反应生成白色结晶。我们做过测试：清洗后pH值在7到8之间时，处理剂渗透深度能达到2毫米；pH值超过9时，渗透深度只有0.5毫米。

规范依据与验收标准：别只看“表面硬度”

处理剂施工后的验收，不能只看表面硬度。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，处理后的地面需要做粘结强度测试，标准是≥1.5MPa。但很多现场只拿钥匙划一下看有没有划痕，这不够。我们在一个电子厂项目中，监理要求用拉拔仪实测，结果刷了两遍处理剂后粘结强度只有1.2MPa，后来增加一遍涂刷并延长养护时间，才达到1.8MPa。

另外，耐磨性测试要参照GB/T 12988-2009《无机地面材料耐磨性试验方法》。处理后的地面磨坑长度应≤35毫米，才算合格。我们有一个教训：某项目用了便宜的处理剂，施工后表面硬度达标，但耐磨性测试磨坑长度达到42毫米，三个月后叉车通道又出现起砂。所以选材料时，不光要看硬度数据，更要看耐磨性报告。
