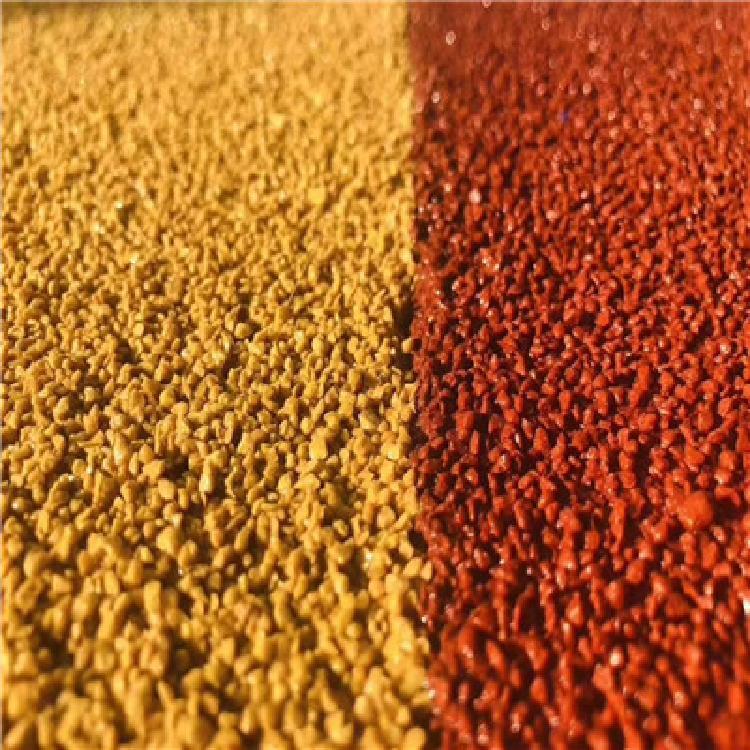

拿到“透水混凝土的配比单”这个标题，很多同行第一反应是找一套通用的C20或C25配比表。但实际干过的人都知道，真正决定透水混凝土成败的，不是水泥和石子的大致比例，而是胶结料用量、水灰比和骨料级配这三个关键参数之间的动态平衡。下面我结合自己参与的几个项目，把配比背后的逻辑和现场调整经验说透。

透水混凝土配比的核心矛盾：强度与孔隙率的博弈

透水混凝土的配比，本质上是在解决一对矛盾：孔隙率越高，透水性能越好，但强度会断崖式下降。在杭州某生态停车场项目中，我们试配了多组配比，最终发现当目标孔隙率从20%降到15%时，28天抗压强度能从C15跃升到C25，但渗透系数从2.0mm/s骤降到0.5mm/s。这个平衡点，必须根据项目功能定位来定。如果用于人行道或非机动车道，目标强度C15-C20、孔隙率15%-20%是经济合理的；如果用于轻型车行道，则需将强度提到C25以上，孔隙率控制在12%-15%。

实际操作中，透水混凝土的配比单里最容易被忽视的是水灰比。常规混凝土水灰比在0.4-0.6之间，但透水混凝土的水灰比必须严格控制在0.25-0.35之间。水多了，水泥浆会流到石子底部，把底部孔隙堵死，表面看着透水，实际底部不透。去年在苏州一个海绵城市项目中，施工队图省事多加了水，结果雨后检测，渗透系数只有设计值的60%，最后返工，损失不小。

骨料级配：配比单里最该较真的参数

很多配比单只写“5-10mm碎石”，但实际同一粒径范围的碎石，级配曲线不同，对孔隙率和强度影响很大。我们做过对比试验：用连续级配的5-10mm碎石（粒径分布均匀），比用单一粒径的碎石，强度能提高10%-15%，但孔隙率会下降2-3个百分点。所以，透水混凝土的配比单里必须明确骨料的级配范围，最好附上筛分曲线。如果项目对透水要求极高（如渗透系数大于2.0mm/s），建议采用单一粒径或间断级配的骨料，虽然强度会牺牲一点，但透水效果有保障。

经验上来说，骨料的含泥量是另一个隐形杀手。规范要求含泥量低于1%，但现场来料往往超标。在南京某河道整治项目中，我们因为骨料含泥量达到2.5%，导致水泥浆与骨料粘结力下降，28天强度比设计值低了30%。后来强制要求每车骨料进场必须做含泥量快检，用淘洗法5分钟出结果，不合格的直接退货。这个环节省不了。

胶结料用量：配比单的灵魂数字

胶结料（水泥+外加剂+矿物掺合料）的用量，直接决定了透水混凝土的强度和耐久性。常规配比中，胶结料用量在280-350kg/m³之间。但这里有个关键点：胶结料用量不是越多越好。超过350kg/m³，水泥浆会过度填充骨料间的孔隙，导致透水性能下降；低于280kg/m³，浆体不足以包裹骨料表面，强度会大打折扣。

在某沿海城市的透水人行道项目中，我们采用了320kg/m³的胶结料用量，并掺入了8%的硅灰。这个配比在保持15%孔隙率的同时，28天抗压强度达到了C20，而且抗氯离子渗透性能比普通配比提高了40%。这是因为硅灰能填充水泥浆体的微观孔隙，同时增强与骨料的粘结。对于有抗冻要求的北方项目，建议在配比中加入引气剂，引气量控制在3%-5%，能有效缓解冻融破坏。

现场调整：配比单落地时的三个关键动作

配比单是死的，现场条件是活的。温度、湿度、骨料含水率都会影响实际效果。在夏季高温（35℃以上）施工时，水的蒸发速度很快，如果不调整，混凝土表面容易起皮、开裂。我们的做法是：将水灰比从0.30提高到0.33，同时加入缓凝型减水剂，延缓水泥凝结时间。在冬季低温（5℃以下）施工时，则需将水灰比降到0.28，并掺入防冻剂，保证水泥水化反应正常进行。

另一个容易忽略的点是搅拌时间。透水混凝土必须采用强制式搅拌机，搅拌时间比普通混凝土长30秒左右，确保水泥浆能均匀包裹每颗骨料。在郑州某物流园项目中，施工队用自落式搅拌机，搅拌时间又不够，结果混凝土出机时浆体分布不均，浇筑后表面出现大量蜂窝麻面，强度检测不合格。后来换用强制式搅拌机，搅拌时间延长到90秒，问题才解决。

养护：配比单之外的决胜环节

很多人以为配比单定了，施工完了就万事大吉。实际上，养护是决定透水混凝土最终性能的最后一环。透水混凝土因为孔隙率大，水分蒸发速度比普通混凝土快得多。如果养护不到位，表面失水过快，会导致水泥水化不充分，强度发展不足，甚至出现干缩裂缝。

在武汉某公园项目中，我们采用覆盖塑料薄膜+定时洒水的方式养护了7天。具体操作是：浇筑完成后立即覆盖塑料薄膜，防止水分蒸发；24小时后揭开薄膜，用喷雾器均匀洒水，保持表面湿润；然后重新覆盖薄膜。这样养护7天后，28天强度比自然养护的试件高了15%。对于大面积的透水混凝土路面，建议采用保湿养护剂喷涂，比覆盖薄膜更省工，效果也稳定。
