UHPC-120指的是抗压强度标准值达到120MPa的超高性能混凝土，常用于大跨度桥梁、高层建筑关键节点及军事防护工程。它解决了常规混凝土在高应力、高腐蚀环境下寿命短、自重大的痛点。本文基于15年现场施工经验，重点讲清楚材料选型、施工配比、养护要点和验收标准，帮您避开常见施工误区。

UHPC-120的核心技术指标与普通混凝土的差异

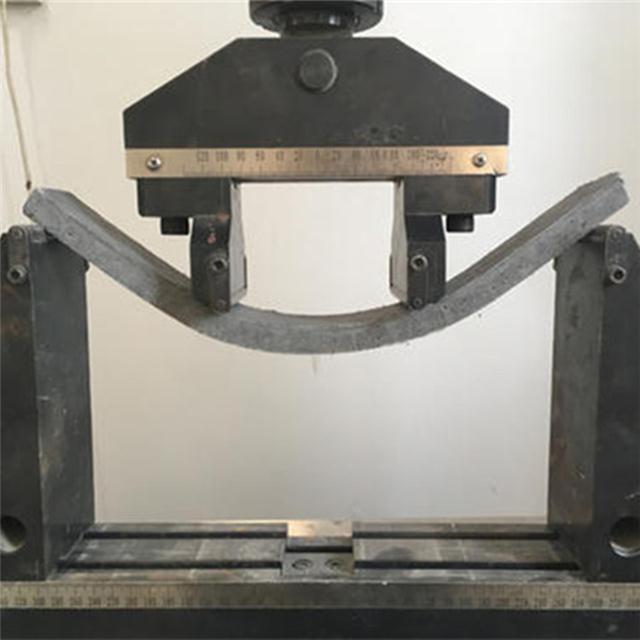

UHPC-120的超高性能体现在两个维度：力学性能和耐久性能。从强度上看，它28天抗压强度不低于120MPa，抗折强度超过15MPa，弹性模量在40-50GPa之间。与C50普通混凝土相比，它的抗渗等级可达P20以上，氯离子扩散系数降低一个数量级。实际工程中，我们常用它做桥面铺装层，厚度可以做到普通混凝土的1/3，但耐磨性和抗冲击性反而提升2-3倍。

耐久性方面，UHPC-120的孔隙率低于3%，水胶比控制在0.18-0.22之间。这意味着它的抗冻融循环次数可达300次以上，碳化深度几乎为零。以某跨海大桥的桥面维修工程为例，采用UHPC-120后，设计使用年限从原来的30年延长到100年，后期维护成本降低了70%。

施工配合比的关键控制点

UHPC-120的配合比与普通混凝土有本质区别。它必须使用高标号水泥（P·Ⅱ52.5以上）、硅灰、石英粉和高效减水剂。钢纤维掺量通常为体积比的2%-3%，纤维长度12-15mm，长径比60-80。经验上来说，水胶比超过0.22时，强度会明显下降；低于0.18时，拌合物粘度过大，难以施工。

实际操作中，我们采用“先干拌后湿拌”的工艺：先将水泥、硅灰、石英粉和砂料干拌2分钟，再加入水和减水剂湿拌4分钟，最后均匀撒入钢纤维再拌2分钟。以某隧道加固工程为例，按这个流程生产的UHPC-120，坍落扩展度控制在650-750mm，倒置坍落度筒排空时间在8-12秒，既保证了流动性，又不出现离析。

现场浇筑与养护的实操经验

UHPC-120的粘性大，常规振捣棒很难有效排气。我们建议采用自流平浇筑，配合平板振动器辅助。浇筑厚度单层不宜超过30cm，否则底部气泡排不干净。温度控制也很关键：夏季施工时，入模温度最好控制在25℃以下，超过30℃时需加冰水降温；冬季则要保证环境温度不低于10℃。

养护是UHPC-120强度发展的关键。标准养护条件下，前3天必须保持表面湿润，采用覆盖土工布并连续喷水的方式。以某机场跑道抢修工程为例，我们采用蒸汽养护（60℃恒温48小时），24小时强度就达到设计值的85%，7天达到120MPa。如果自然养护，28天强度通常只能达到110MPa左右，所以工期紧时务必考虑热养护方案。

质量验收与常见问题处理

验收依据现行国标GB/T 31387-2015《活性粉末混凝土》执行。现场必须做三组试块：一组标准养护28天测抗压强度，一组同条件养护测拆模强度，一组留作备用。抗压试件尺寸采用100mm立方体，加载速率控制在1.2MPa/s。实测值如果低于120MPa，要立即检查配合比执行情况和养护记录。

常见问题中，表面裂缝最让人头疼。这通常是早期失水过快导致的。预防措施是浇筑后立即覆盖塑料薄膜，并在终凝前进行二次抹压。如果已经出现微裂缝，深度不超过2mm时，用环氧树脂封闭即可；深度超过5mm的裂缝，必须凿除后重新浇筑。另外，钢纤维分布不均也会导致局部强度不足，这要求拌合时间必须保证，且浇筑时不能过度振捣。

UHPC-120的适用场景与成本考量

虽然UHPC-120性能优异，但它的材料成本是普通C50混凝土的5-8倍。因此，它最适用的场景是那些对耐久性要求极高、后期维修困难的关键部位。比如大跨径桥梁的湿接缝、海洋环境下的墩柱加固、核电站安全壳、超高层建筑的转换层。以某跨海大桥的桥面铺装为例，虽然UHPC-120的初始造价高了3倍，但全寿命周期成本反而降低了40%。

选材时还要注意，不同厂家生产的UHPC-120因原材料差异，性能波动较大。建议在采购前做适配试验，重点检测28天抗压强度、流动度和收缩率。收缩率控制在600×10⁻⁶以内，否则后期易开裂。从施工角度说，如果项目工期超过3个月，优先选用自然养护方案；工期在1个月内的，必须配套蒸汽养护设备。
