搜索“环氧树脂灌浆料配合比”的人，通常不是来学理论配方的，而是施工前急需一个能直接用的基准比例，或者现场出了问题需要调整。这篇文章直接给你一个经过多个大型项目验证的基准配合比，并告诉你不同工况下该怎么调、为什么要这么调。

一个能直接上手的基准配合比

很多人一上来就问“A胶和B胶的比例是多少”，但环氧树脂灌浆料的配合比远不止主剂和固化剂那么简单。以我们常用的双酚A型环氧树脂体系为例，一个经过优化的基准配合比是：环氧树脂（E-51）100份，改性胺类固化剂（如593或T31）25-30份，活性稀释剂（如AGE）10-15份，填料（石英砂、硅微粉）200-250份，以及少量消泡剂和偶联剂。这个比例做出来的净浆抗压强度7天能达到60MPa以上，28天超过80MPa。

实际操作中，很多人忽略了填料级配的重要性。我们做过对比试验，只用细砂（40-70目）的配合比，最终强度比用粗细搭配（粗砂16-30目占60%，细砂40-70目占40%）的低了15%左右。经验上来说，填料级配越合理，浆体堆积密度越高，强度增长越稳定，而且收缩率能控制在0.02%以内。

施工温度是调整配合比的第一依据

很多现场问题出在“一个配方打天下”。在某跨海大桥的冬季支座灌浆中，环境温度只有5℃，施工队还按20℃的配方施工，结果固化时间拖到了48小时，强度增长极慢。后来我们把固化剂从常规的T31换成了低温型固化剂（如593与DMP-30复配），并将稀释剂比例从10份提高到15份，才把操作时间控制在40分钟，24小时强度达到了45MPa。

反过来，夏季高温时（超过35℃），如果不调整配合比，浆体可能在搅拌桶里就开始放热固化。我们的做法是：将固化剂用量下调到22份，同时加入2-3份的缓凝剂（如乙酰丙酮铝），这样操作时间能延长到60分钟，避免“死桶”事故。记住，温度每升高10℃，环氧体系的反应速度大约加快一倍，配合比必须跟着变。

不同基材条件决定了填料的“软硬”

在混凝土基材上做灌浆，配合比中的填料硬度不是越高越好。某水电站的机组地脚螺栓灌浆，基材是C50混凝土，他们用了高硬度的金刚砂做填料，结果养护后界面出现微裂纹。这是因为填料弹性模量（约400GPa）与混凝土（约30GPa）差距太大，温度变化时产生应力集中。后来我们把填料换成硅微粉和石英砂的混合体，弹性模量控制在50-60GPa，界面粘结强度从2.5MPa提升到了4.2MPa。

如果是钢结构基材（如钢柱脚），情况又不同。钢的弹性模量约200GPa，线膨胀系数与环氧树脂差异大。这时候配合比中需要加入3-5份的增韧剂（如CTBN），降低树脂的脆性，同时把填料比例提高到250份以上，减少树脂的收缩应力。某钢厂轧机基础灌浆用了这个方案，三年后开仓检查，界面完好，没有脱空。

流动度与强度的平衡点怎么找

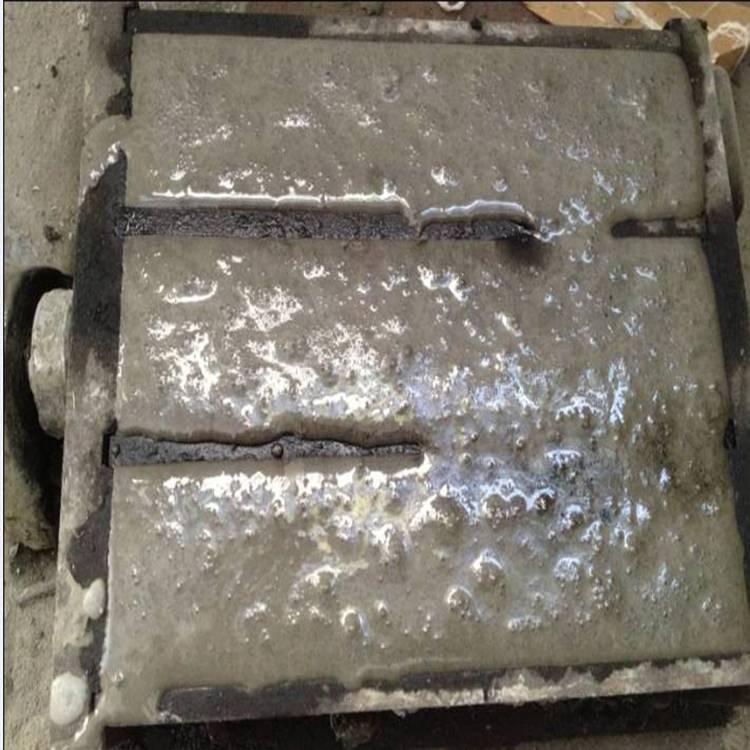

很多采购只看初始流动度，认为越大越好，这是个误区。在某大型设备基础二次灌浆中，为了追求好施工，施工队把稀释剂加到了20份，流动度确实达到了350mm，但28天强度只有55MPa，而且出现明显沉降分层。经验上来说，流动度在280-320mm（流锥法）是比较理想的，既能保证自流平，又不至于离析。

要达到这个平衡，关键在活性稀释剂和填料表面处理。我们做过一个优化方案：用5份的丁基缩水甘油醚（BGE）替代10份的AGE，再配合0.5份的硅烷偶联剂对填料进行预处理。这样在相同流动度下，强度提高了10%，而且填料沉降率降低了80%。具体操作中，偶联剂先与填料干混5分钟，再加入树脂体系，效果最好。

养护条件对配合比的“反作用”

配合比不是定下来就完事的，养护条件会反过来要求你调整配方。某桥梁支座灌浆在冬季施工，养护温度只有2-5℃，按标准配合比做的试件7天强度只有35MPa。后来我们在配合比中加入了1%的低温促进剂（如三乙醇胺与2,4,6-三（二甲氨基甲基）苯酚的复配物），同时把固化剂比例从28份提高到32份，7天强度恢复到了60MPa以上。

另一个案例是厚层灌浆（单次厚度超过50mm）。如果不调整配合比，内部放热会导致温度超过80℃，引发爆聚。我们的做法是：把固化剂换成潜伏型（如双氰胺），并加入10份的导热填料（如氧化铝微粉），这样放热峰温度能控制在65℃以下。同时，配合比中要减少活性稀释剂用量，避免低分子物挥发产生气泡。实测表明，这样调整后，100mm厚灌浆层内部无裂缝，强度均匀性在95%以上。
