如果你正在寻找可靠的灌浆料厂家联系方式，核心是找到能稳定供应C100级高强灌浆料、且具备技术支撑能力的源头企业。这类材料常用于设备基础二次灌浆或桥梁支座安装，强度等级直接关系结构安全。本文从一名现场工程师的角度，拆解选厂家时真正该关注的硬指标。

C100灌浆料到底用在哪些关键部位

以某跨海大桥的支座垫石灌浆项目为例，设计要求28天抗压强度达到100MPa以上，且流动度需控制在300mm±20mm。这种工况下，普通C60或C80灌浆料根本无法满足承载要求。

实际操作中，C100灌浆料主要解决三个痛点：一是重型设备在冲击荷载下的沉降问题，二是大跨度结构支座与基础间的缝隙填充，三是需要快速投产的厂房地脚螺栓锚固。这类场景对材料的早期强度要求极高，24小时抗压强度通常需要达到40MPa以上。

从施工经验来说，选厂家时一定要看对方是否提供与工程等级匹配的配合比设计。曾有项目用了标称C100但实际流动度损失过快的材料，导致灌浆层出现空洞，最后只能返工。

怎么判断厂家提供的C100灌浆料是否达标

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》，C100级材料必须满足：初始流动度≥290mm，30分钟流动度保留值≥260mm，24小时竖向膨胀率在0.02%-0.05%之间。这些数据是硬杠杠，厂家必须提供第三方检测报告。

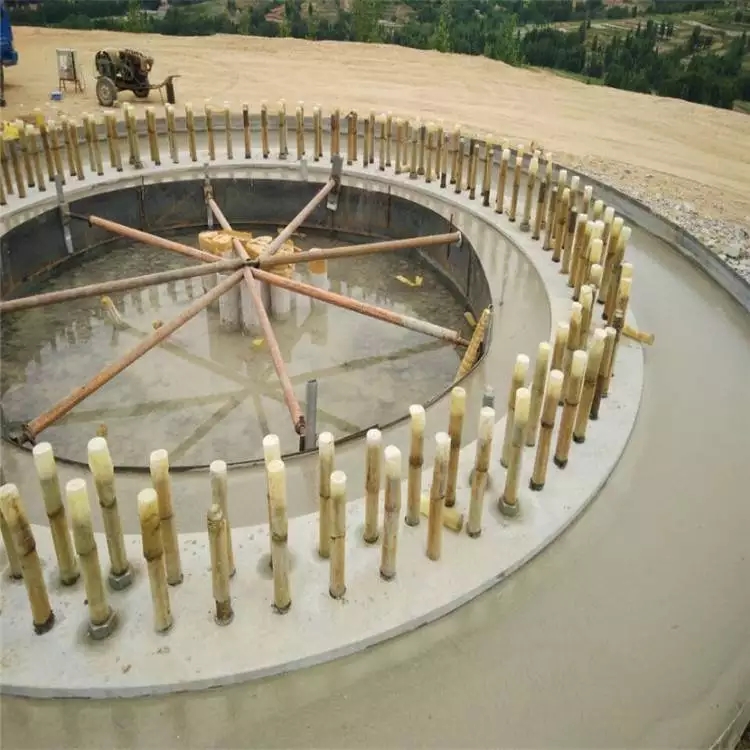

现场取样时，建议同时做两组试块：一组标准养护，一组同条件养护。某风电基础灌浆项目就曾发现，厂家提供的标准养护试块强度合格，但同条件试块因冬季低温养护不到位，实际强度只有82MPa，差点造成设备倾覆事故。

温度控制是另一个容易被忽视的细节。C100灌浆料的水化热较大，施工环境温度最好控制在5℃-35℃之间。如果厂家连温度补偿方案都说不清楚，这类产品就要慎重考虑。

从发货到养护，厂家该提供哪些技术支持

靠谱的厂家会在发货前提供详细的施工方案，包括搅拌用水量（通常是干料重量的13%-15%）、搅拌时间（不少于3分钟）、以及分层浇筑时的间隔时间。这些参数直接影响最终强度。

养护环节最容易出问题。C100灌浆料终凝后必须立即覆盖保湿，养护时间不少于7天。某钢厂轧机基础灌浆时，施工队为了赶工期，养护仅3天就加载，结果出现表面起皮和局部脱落。厂家技术人员到场后，调整了养护方案才解决问题。

经验上来说，选择厂家时还要看对方是否配备现场技术员。大厂通常会派专人驻场指导，从搅拌到养护全程跟踪，这对保证施工质量非常关键。

实际项目中选厂家最容易踩的坑

第一个坑是只看价格不看性能。有些厂家用普通硅酸盐水泥加大量膨胀剂来冒充C100，这种材料早期强度达标，但后期收缩率会超标，导致灌浆层与基体脱开。建议要求厂家提供90天龄期的收缩率数据。

第二个坑是忽视骨料粒径。C100灌浆料通常要求骨料最大粒径不超过4.75mm，如果厂家用的是6mm以上的骨料，流动度虽然好，但密实度会下降。某核电站设备基础灌浆时就因为这个原因，出现了局部蜂窝麻面。

第三个坑是厂家无法提供同批次留样。正规厂家每批次都会留样保存至少180天，方便追溯。如果对方推脱说没有留样，基本可以判断其质量管理体系不健全。

一个典型的桥梁支座灌浆案例复盘

去年参与的一座跨径200米的连续梁桥，支座垫石设计强度就是C100。我们选厂家时，重点考察了对方是否做过类似大跨度桥梁项目。最终选定的厂家提供了完整的配合比验证报告，包括7天、28天和56天的强度曲线。

施工时正值夏季，气温达到38℃。厂家技术人员建议将搅拌用水温控制在10℃以下，并采用分段浇筑、每段不超过1米高的方式，防止水化热集中释放。最终28天抗压强度达到106MPa，膨胀率0.03%，完全满足设计要求。

这个案例说明，选厂家不只是买材料，更是买技术方案和现场经验。好的厂家能帮你预判问题，而不是等出了问题再来补救。
