你拿到一包高强度无收缩修补料，最关心的肯定是“怎么用才能不空鼓、不裂缝、强度达标”。简单说，关键在于控制水灰比在12%-14%，基面必须饱和浸水至无明水，分层浇筑时每层厚度不超过30厘米。下面我从一个干了15年的工程师角度，把每一步的实操细节和坑都给你讲透。

高强度无收缩修补料到底是什么材料

它本质上是一种水泥基复合材料，核心是靠膨胀组分在塑性阶段和硬化初期产生适度体积膨胀，补偿水泥水化带来的化学收缩。跟普通水泥砂浆最大的区别是，它28天限制膨胀率能控制在0.02%-0.05%之间，按GB/T 50448-2015标准检测，竖向膨胀率大于0.02%才算合格。

以某桥梁支座灌浆项目为例，我们当时用的就是C60级别的修补料，2小时抗压强度就达到了20兆帕，24小时超过40兆帕。这个早期强度对抢工期特别关键，不像普通砂浆要等7天才能拆模。

实际操作中，很多施工队把它跟灌浆料混为一谈。其实修补料更侧重薄层修复，厚度在1厘米到10厘米之间效果最好，超过10厘米就要分层施工或者改用大流态的灌浆料了。

为什么普通修补方法容易出问题

传统的水泥砂浆修补，最大的毛病是收缩开裂。水泥水化会产生自收缩和干燥收缩，如果修补层跟老混凝土粘结不牢，几个月后就会沿着界面脱开，形成空鼓。我们检测过一个旧桥墩修补项目，用普通砂浆做的，半年后敲击检查，空鼓面积占了30%。

另一个常见问题是强度发展慢。普通砂浆7天强度也就达到设计值的60%左右，而高强度无收缩修补料因为掺了高效减水剂和早强组分，7天强度能到设计值的90%以上。这对需要快速开放交通的路面修补来说，差距就是一天和一周的区别。

温度影响也很大。经验上来说，低于5℃时水泥水化基本停止，高于35℃时水分蒸发太快，膨胀组分来不及发挥作用。我们遇到过夏天正午施工的案例，修补层表面半小时就干了，结果第二天发现全是龟裂缝。

基面处理和搅拌的正确步骤

基面处理是决定成败的第一步。老混凝土表面必须凿毛，露出新鲜的骨料，然后用高压水枪冲洗干净。最关键的是饱和浸水——要让基面充分吸水，但表面不能有明水。我一般要求施工队提前4小时开始洒水，施工前用海绵把积水吸掉。

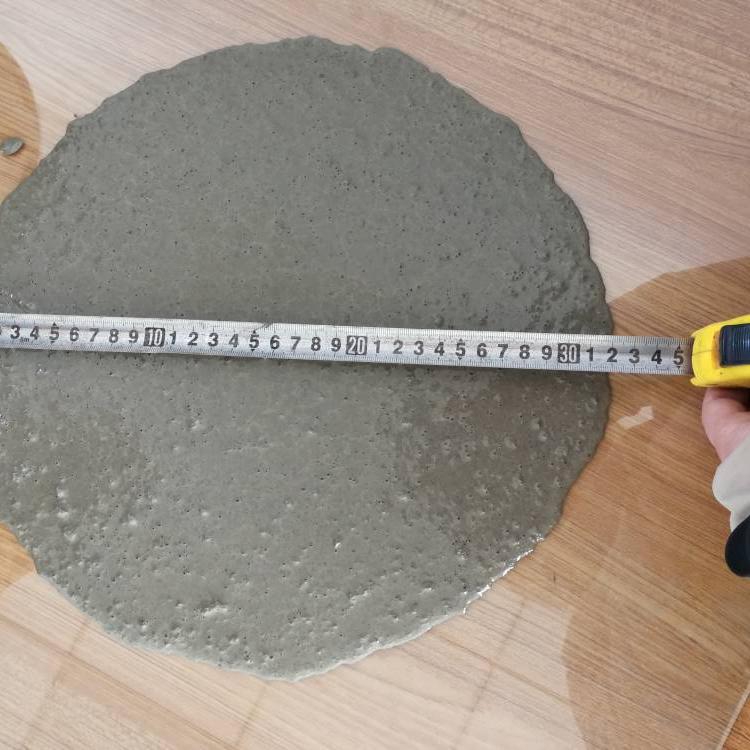

搅拌必须用机械搅拌机，转速不低于500转/分钟。先加水，再慢慢倒入粉料，搅拌3-4分钟直到完全均匀。很多人为了好施工多加水，这是大忌。水灰比每增加1%，强度会下降5%-8%，而且收缩率会明显增大。我们做过对比试验，水灰比从13%提到16%，28天强度从65兆帕降到了48兆帕。

搅拌好的料浆必须在20分钟内用完，这个时间窗口很紧。如果发现料浆开始变稠，绝对不能二次加水搅拌，只能废弃。实际工地上的做法是，一次搅拌量控制在20分钟内能施工完的方量，宁可多搅几次也别贪多。

对于厚度超过5厘米的修补，建议分层浇筑。每层厚度控制在20-30厘米，上一层初凝前（大约2-3小时）就要浇下一层，避免出现冷缝。如果是斜面或立面修补，还要考虑支模和支撑措施，防止流淌。

养护和温度控制的实操要点

养护是保证强度和无收缩效果的最后一道关。浇筑完成后，立即用湿麻袋或塑料薄膜覆盖，保持湿润状态。前7天是养护的关键期，每天洒水至少3-4次。如果环境温度高于30℃，还要配合遮阳网，防止暴晒。

温度控制上，5℃到35℃是安全施工范围。低于5℃时，要用热水搅拌（水温不超过50℃），并采取保温措施，比如覆盖保温被或者搭设暖棚。高于35℃时，要用冰水搅拌，降低料浆温度，同时加快施工速度，尽量在15分钟内完成浇筑和抹面。

以某机场跑道快速修补为例，当时要求施工后4小时就能开放使用。我们采用的是早强型配方，配合温水搅拌和保温养护，3小时强度就达到了30兆帕，完全满足飞机荷载要求。这个案例说明，温度控制得当的话，高强度无收缩修补料的早期性能完全可以满足特殊工况。

一个典型工程案例的经验教训

去年处理过一个大型设备基础灌浆项目，设备底座面积有20平方米，灌浆厚度在8厘米左右。第一次施工时，工人为了省事一次性把料全部浇进去，结果内部气泡排不出来，拆模后发现表面有大量蜂窝麻面，强度检测不合格。

第二次我们调整了方案：采用从一侧向另一侧连续浇筑的方式，用振动棒在料浆中缓慢移动排气，每层厚度控制在25厘米，分两次浇筑完成。同时严格控制水灰比在13%，养护期间用塑料薄膜严密覆盖，每天洒水5次。7天后钻芯取样，28天抗压强度达到62兆帕，竖向膨胀率0.03%，完全合格。

这个案例给我们的教训是：高强度无收缩修补料虽然性能好，但施工细节一个都不能马虎。特别是排气和分层这两个环节，直接决定了最终质量。现在我的团队每次做技术交底，都会把这两个要点单独列出来，要求施工队签字确认。
