您正在寻找的环氧树脂防水砂浆，是一种集防水、防腐、修补于一体的高性能工程材料。它通过环氧树脂与特种砂浆的复合改性，解决了普通水泥砂浆在腐蚀性环境或高荷载条件下易开裂、脱落、渗漏的难题。本文从材料参数、施工标准到验收规范，为您提供完整的技术参考。

材料性能与核心参数

环氧树脂防水砂浆的性能指标需满足《环氧树脂砂浆技术规程》（JGJ/T 70-2009）和《混凝土结构加固设计规范》（GB 50367-2013）的要求。28天抗压强度不低于50MPa，抗折强度≥10MPa，与旧混凝土的粘结强度（干粘法）≥2.5MPa，湿粘法≥1.8MPa。抗渗等级可达P12以上，意味着在1.2MPa水压下持续24小时不渗漏。

材料的流动度控制在180-220mm（按GB/T 50448-2015测试），初始凝结时间约45分钟，终凝时间约120分钟，为现场操作留出充足的施工窗口。热膨胀系数（6-8×10⁻⁶/℃）与普通混凝土（约10×10⁻⁶/℃）接近，因此在大温差环境下不会因胀缩差异而脱层。

适用场景与针对性解决方案

在污水处理池、化工厂地坪、盐碱地等强腐蚀环境中，普通水泥砂浆的耐化学性不足，而环氧树脂防水砂浆能抵抗pH值2-12范围内的酸碱侵蚀。以某化工厂循环水池修复工程为例，使用该材料后，三年内未出现起皮或渗漏，而此前用聚合物水泥砂浆修复的部位一年后即出现局部脱落。

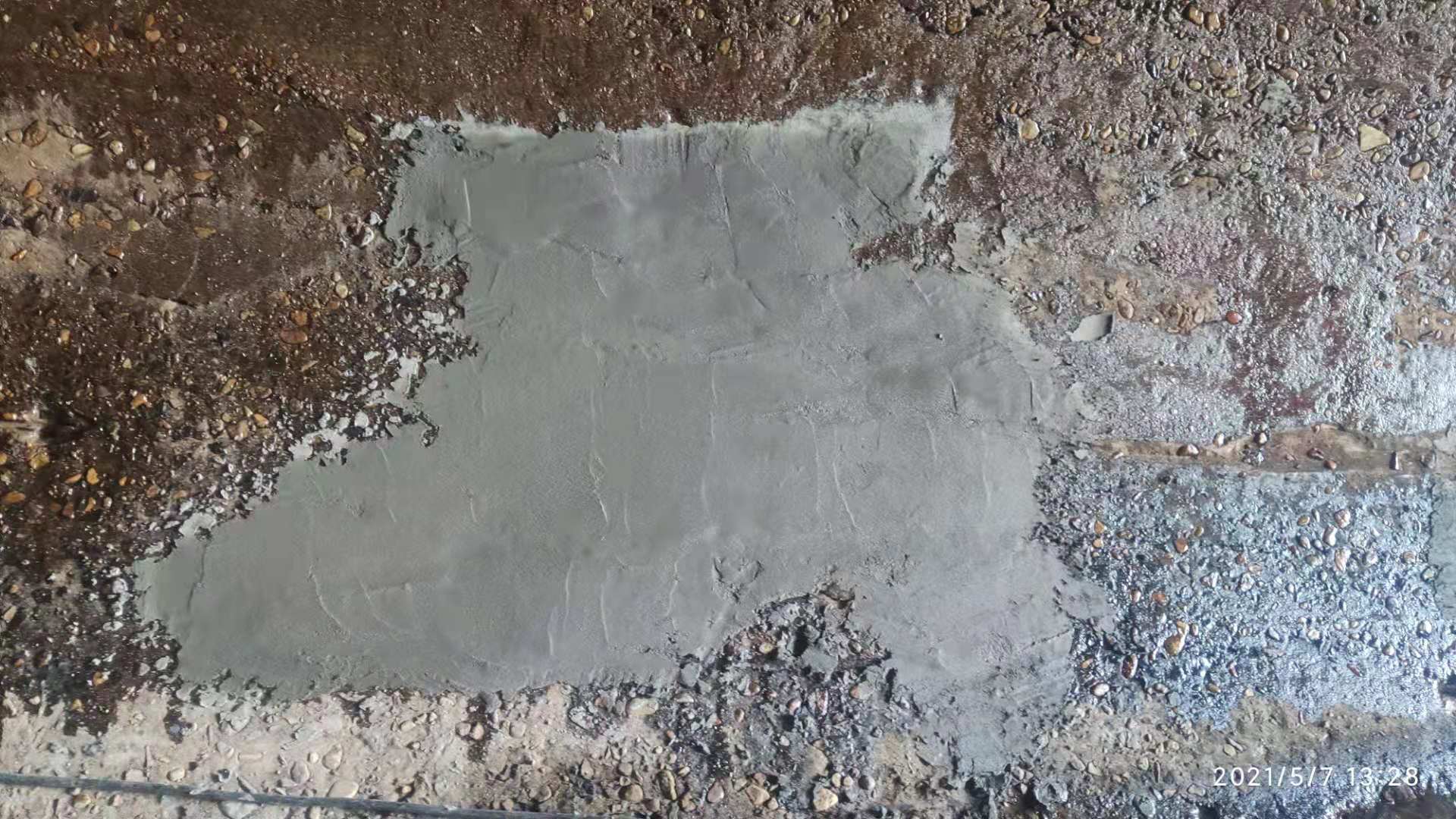

在混凝土结构加固中，它常作为碳纤维布或钢板粘贴前的找平层。依据《混凝土结构加固工程施工质量验收规范》（GB 50550-2010），找平层厚度控制在3-5mm，表面平整度偏差不超过2mm/2m。用于修补蜂窝、麻面、露筋等缺陷时，需先剔除松散混凝土，再分层涂抹，每层厚度不超过10mm。

施工工艺与操作要点

施工前，基层必须处理至露出坚实骨料，并保持干燥（含水率＜4%）。环境温度控制在5-35℃之间，低于5℃时需使用低温固化型环氧砂浆。配制时严格按厂家提供的A、B组分比例（通常为3:1或4:1）混合，用电动搅拌机搅拌3分钟至颜色均匀，静置2分钟消泡后再使用。

涂抹时采用刮涂或镘涂，一次施工厚度不超过8mm。若需超过此厚度，应分层施工，间隔时间不少于6小时（25℃条件下）。养护期至少7天，期间保持环境温度稳定，避免水冲或重压。对于大面施工，建议每20m²设置一道伸缩缝，缝宽5-8mm，用聚硫密封胶填缝。

质量验收与常见问题处理

验收时需按GB 50550-2010进行现场拉拔试验，粘结强度不低于设计值的80%。外观检查无空鼓、裂纹、起皮，用2m靠尺检查平整度，偏差≤3mm。抗压强度试件应在现场同步制作，养护条件与施工环境一致，28天后送检。

常见问题包括：①起泡——通常因基层未充分干燥或搅拌带入空气，应在涂刷前用底涂封闭基层；②固化慢——环境温度过低或配比不准，可用热风机辅助升温；③表面发粘——固化剂比例偏高或搅拌不匀，需严格控制配比并充分搅拌。经验上来说，施工前做一小块样板测试，能有效规避大部分质量问题。

材料选用与工程匹配建议

根据工程需求选择不同性能等级：修补薄层损伤时，选用流动性好的自流平型（流动度≥250mm）；用于防腐地坪时，选用耐化学型，其抗压强度需≥60MPa；用于水下或潮湿面修补时，选用湿面固化型，其粘结强度（湿粘法）不低于1.5MPa。所有材料进场时需查验出厂合格证及型式检验报告，核对生产日期，环氧树脂类材料保质期通常为6个月。

在桥梁、隧道等大型结构加固中，建议与碳纤维布或钢板复合使用。依据JTG/T J22-2008《公路桥梁加固设计规范》，环氧砂浆作为粘结层时，厚度控制在2-4mm，且需在砂浆初凝前完成增强材料铺贴。用于大坝基础防渗时，需配合界面剂涂刷，确保与基岩的粘结牢固。
