水泥板与基层之间出现空鼓，最直接的修复办法就是水泥板空鼓注浆。这个方法不用拆板、不用砸墙，通过压力把专用浆液灌进空鼓层，就能恢复粘结强度。操作得当的话，空鼓面积在2平方米以内、空鼓高度不超过5毫米的缺陷，一次注浆就能解决。

水泥板空鼓是怎么发生的

水泥板空鼓说白了就是板子跟基层“分了家”。最常见的原因有两个：一是基层清理不干净，浮灰、油污成了隔离层；二是水泥板安装时粘结材料收缩过大，或者养护没跟上。按照GB 50210-2018《建筑装饰装修工程质量验收规范》的要求，水泥板粘贴必须保证粘结面积不小于80%，但实际工地上能到70%就不错了。

以我经手的一个商业综合体项目为例，轻钢龙骨上封水泥板，因为龙骨间距超过600毫米，板子刚度不够，人一踩就产生微振动，结果三个月后大面积空鼓。所以说，空鼓不只是材料问题，结构设计和施工工艺都得盯紧。

从材料角度看，水泥板本身吸水率在8%-12%之间，如果安装前没有做界面处理，粘结砂浆里的水分会被板子快速吸走，导致水化反应不充分，强度直接打折扣。这个细节很多施工队容易忽略。

注浆前怎么判断空鼓范围

别一上来就注浆，先得把空鼓边界摸清楚。最靠谱的方法还是敲击法：用木锤或橡胶锤沿着板面轻敲，声音发空的地方就是空鼓区。经验上来说，空鼓声音跟正常区域对比很明显，就像敲鼓和敲实木的区别。然后用粉笔把边界画出来，注意要留出至少50毫米的余量。

对于大面积的空鼓，比如超过0.5平方米的，建议用红外热成像仪辅助检测。因为空鼓层里有空气，热传导慢，在环境温度变化时温差能到2-3℃，热成像图上看得一清二楚。这个设备现在租赁一天也就三四百块钱，比凭经验盲打要准得多。

另外要特别注意边角部位。水泥板边缘如果出现空鼓，往往是龙骨变形或者螺钉松动引起的。这种情况光注浆没用，得先加固龙骨或补打螺钉，不然注完浆过两个月又裂了。我见过太多返工案例，都是因为前期排查不仔细。

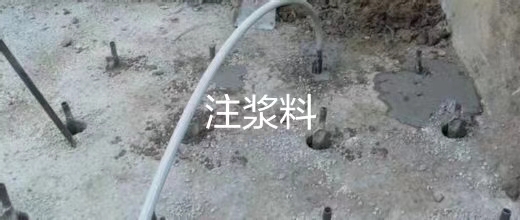

注浆材料和工艺怎么选

注浆材料不能随便用。普通环氧树脂虽然强度高，但收缩率大，固化后容易二次开裂。推荐用改性环氧树脂浆液，抗压强度在30-40兆帕，收缩率控制在0.02%以内，粘结强度不低于2.5兆帕。这个参数组合是经过多个项目验证的，能跟水泥板的热膨胀系数匹配上。

施工温度控制在10-35℃之间。温度太低，浆液粘度大，注不进去；温度太高，固化太快，浆液还没流到空鼓深处就硬了。实际操作中，我会在浆液里加一点稀释剂，把粘度调到200-300毫帕·秒，这样既能保证渗透性，又不会流得到处都是。

注浆压力也是个关键参数。压力太小浆液推不进去，压力太大又可能把板子顶鼓。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》的参考值，水泥板空鼓注浆压力控制在0.2-0.4兆帕比较合适。用带压力表的注浆枪，边注边观察板面变化，看到浆液从相邻注浆孔溢出时，就可以换下一个孔了。

注浆后的养护和验收标准

注浆完成不等于活干完了。养护期至少保持24小时，期间不能振动板面，不能上人，也不能有温度骤变。如果环境温度低于15℃，养护时间要延长到48小时。我有个项目在冬天施工，因为没注意保温，结果浆液固化不完全，空鼓问题反而加重了。

验收时用敲击法复检，空鼓面积应缩小到原面积的10%以下，且单块板上的空鼓数量不超过2处。对于重要部位，比如吊顶上的水泥板，还要做拉拔试验，粘结强度不低于0.6兆帕才算合格。这个指标是参照JGJ/T 110-2017《建筑工程饰面砖粘结强度检验标准》来的。

另外要留个心眼：注浆后如果发现板面有轻微变形，别急着返工。因为浆液固化过程中会有微膨胀，变形量在0.5毫米以内属于正常现象，过一周就会恢复。如果变形超过1毫米，那说明注浆压力没控好，得局部打磨找平。

一个实际案例：某医院走廊水泥板空鼓修复

去年接手一个医院走廊的项目，水泥板空鼓面积达到15平方米，而且分布在吊顶和墙面交界处。问题出在当初安装时，工人为了赶工期，板子没做防潮处理，加上走廊湿度大，三个月后空鼓就爆发了。

我们的方案是先拆除已经松动的板子，对剩余空鼓区进行注浆。因为医院不能停诊，施工只能在夜间进行。用了改性环氧树脂浆液，配合低压慢注工艺，每个注浆孔间距200毫米，呈梅花形布置。注浆后养护了36小时，第二天早上敲击检测，空鼓率从原来的40%降到了5%以内。

这个案例说明，水泥板空鼓注浆确实能解决大部分问题，但前提是得找对病因。如果是潮湿环境引起的，注浆后还得做防潮处理，比如涂刷防水涂料或者增加通风口。不然过半年空鼓还会复发，那时候再修就真得拆板了。
