聚合物水泥防水灰浆是一种兼具刚性承载与柔性抗裂的复合防水材料，广泛用于厨卫、地下室及外墙防水。它通过在水泥基材料中掺入高分子聚合物乳液，显著提升砂浆的抗渗压力、粘结强度和耐久性，是替代传统防水砂浆的升级方案。

聚合物水泥防水灰浆的三种主流配方与性能对比

根据现场施工经验，目前常用的聚合物水泥防水灰浆主要有三种配方：有机硅防水砂浆、丙烯酸共聚物乳液防水砂浆和阳离子氯丁橡胶乳胶防水砂浆。三种材料的核心区别在于聚合物种类和改性机理不同。

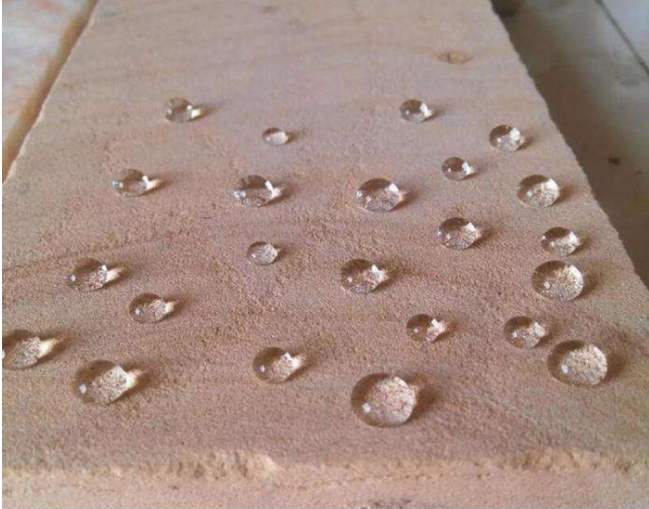

有机硅防水砂浆以甲基硅酸钠为基材，遇二氧化碳生成甲基硅氧烷，在水泥表面形成憎水膜。按GB/T 50448-2015标准，其抗渗压力可达0.6MPa以上，适合用于背水面防潮。但注意，有机硅砂浆的粘结强度较低，不宜用于长期浸水环境。

丙烯酸共聚物乳液防水砂浆是目前应用最广的配方。掺入12%（聚灰比）的丙烯酸乳液后，砂浆极限伸长率可提升1倍以上，抗裂系数提高50倍。按JGJ 145标准检测，其与混凝土基面的粘结强度可达1.5MPa以上，28d抗压强度不低于20MPa。

阳离子氯丁橡胶乳胶防水砂浆的弹性更优，适合变形缝或裂缝修复。掺量为水泥质量的10%~20%（固体含量），交联后形成橡胶-骨料网络膜，抗渗压力可达0.8MPa。但该材料对施工温度敏感，宜在5℃~35℃环境下施工。

施工关键参数：配比、搅拌与稠度控制

实际操作中，聚合物水泥防水灰浆的配比必须精确。以丙烯酸乳液砂浆为例，水泥:砂=1:1（重量比），乳液掺量为水泥质量的12%~15%，水灰比控制在0.35~0.40。搅拌时先将水泥和砂干混均匀，再逐步加入乳液与水的混合液，机械搅拌3~5分钟至无生粉团。

稠度控制是保证施工质量的关键。丙烯酸乳液砂浆的稠度宜控制在160mm±10mm（按GB/T 50448-2015流动度试验）。稠度过大易导致流挂，过小则难以涂刷。每次搅拌量应在30分钟内用完，避免聚合物提前破乳。

对于阳离子氯丁橡胶乳胶砂浆，需额外加入稳定剂和消泡剂，掺量分别为乳胶质量的0.5%~1%。消泡剂不足会导致砂浆内部气孔增多，降低抗渗性能。经验上来说，消泡剂宜选用有机硅类，分两次加入搅拌。

基面处理与养护：决定防水寿命的关键环节

基面处理是聚合物水泥防水灰浆施工中最容易出问题的环节。基层必须坚实、清洁、无油污，含水率控制在9%以下。对于旧混凝土基面，需用钢丝刷或高压水枪清除浮浆，并用界面剂涂刷处理。按GB 50204要求，基层平整度偏差应不大于4mm/2m。

养护条件直接影响聚合物成膜效果。施工后12小时内应进行喷雾养护，保持表面湿润但不积水。养护温度宜控制在10℃~30℃，低于5℃时聚合物交联反应变慢，高于35℃则水分蒸发过快导致开裂。养护时间不少于7d，蓄水试验应在养护结束后24h进行。

常见问题处理：若发现砂浆表面起皮，多因基层未润湿或一次涂刷过厚。单遍涂刷厚度宜控制在1.0~1.5mm，总厚度不小于2.0mm。若出现气泡，需检查消泡剂是否足量，或搅拌时是否卷入过多空气。

检测验收标准：抗渗压力与粘结强度必须达标

聚合物水泥防水灰浆的验收应依据GB 50208-2011《地下防水工程质量验收规范》和JGJ 298-2013《住宅室内防水工程技术规范》。核心检测指标包括：抗渗压力（迎水面≥0.6MPa，背水面≥0.4MPa）、粘结强度（≥1.0MPa）、28d抗压强度（≥20MPa）。

现场取样检测时，每500m²施工面积应留一组试件。试件养护条件与现场一致，养护期满后送检。若抗渗压力不达标，常见原因包括：乳液掺量不足、搅拌不均匀或养护湿度不够。此时应返工处理，不得通过刷涂防水涂料掩盖。

对于水池、水箱等长期储水设施，建议采用阳离子氯丁橡胶乳胶防水砂浆，并增加一道丙烯酸乳液面层。按JTG/T J22标准，公路桥梁的防水层施工还需进行抗冻融循环试验（50次冻融循环后强度损失≤15%）。

聚合物水泥防水灰浆的适用场景与选型建议

不同配方对应不同工况：有机硅防水砂浆适合室内墙面、地面防潮，成本低但弹性差；丙烯酸乳液砂浆适合厨卫间、阳台等有轻微变形要求的部位；阳离子氯丁橡胶乳胶砂浆则用于地下室底板、水池及裂缝修补。实际工程中，建议按“迎水面用丙烯酸、背水面用有机硅”的原则选型。

施工厚度方面，平面施工总厚度2.0~2.5mm，立面施工1.5~2.0mm。若基层平整度差，可先做一道找平层。注意：聚合物水泥防水灰浆不可与聚氨酯、JS等涂料混用，两种材料膨胀系数不同，易导致脱层。

从经济性看，丙烯酸乳液砂浆综合成本适中，是当前市场主流。阳离子氯丁橡胶乳胶砂浆单价较高，但耐久性更好，适用于重点工程。有机硅砂浆成本最低，但抗裂性能有限，不适合温度变化大的区域。
