喷涂聚脲防腐涂层是一种双组分、快速固化、不含VOC的高性能防腐材料，广泛用于钢、球墨铸铁及混凝土基材的腐蚀防护。其核心优势在于施工后数秒内即可表干，大幅缩短工期，特别适合污水处理池、化工储罐等重腐蚀环境。

聚脲防腐涂层的基本组成与性能指标

喷涂聚脲由A组分（改性MDI）和R组分（活性胺醚、扩链剂、流平剂、颜料）构成，固化后形成致密的高弹性厚涂层。实测数据表明，其拉伸强度可达15-20MPa，断裂伸长率超过450%，附着力（拉开法）在混凝土基材上不低于2.5MPa，在钢材上不低于6MPa。该材料在-40℃至120℃范围内保持稳定，耐盐雾测试可达3000小时以上，符合GB/T 23446-2009《喷涂聚脲防水涂料》标准要求。

主要应用场景与解决的实际问题

在污水处理池、排水沟、酸洗池、电镀池、中和池、蒸发池等混凝土结构中，聚脲防腐涂层能有效阻隔酸碱盐介质的渗透，解决混凝土碳化、钢筋锈蚀和渗漏问题。以某化工厂中和池为例，使用聚脲涂层后，使用寿命从原来的2年延长至8年以上。在石油、化工、油田领域的混凝土储罐及辅助设施中，该涂层还具备耐油、耐溶剂和抗冲击性能，能应对频繁的温差变化和机械磨损。

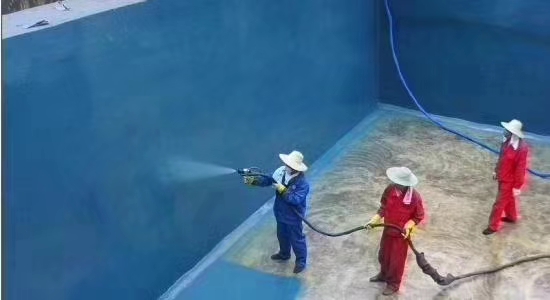

施工工艺关键参数与操作要点

施工前必须清除水泥浮渣和疏松杂质，确保基材干燥、无油污。经验上来说，混凝土地面含水率需控制在4%以下，环境温度宜在5℃-35℃，相对湿度低于80%。先涂刷封闭底漆（如SD-200型），待底漆表干后48小时内喷涂聚脲材料。喷涂需使用专用高温高压设备（加热至60-80℃，压力15-20MPa），一次成膜厚度可达1-3mm，避免分层。养护时间不少于24小时，期间禁止接触水或化学品。

质量验收标准与常见问题处理

验收时参照GB 50550-2010《建筑结构加固工程施工质量验收规范》，重点检测涂层厚度（设计值的90%以上为合格）、附着力（拉开法≥1.5MPa）、针孔数量（每平方米不超过2个）。常见问题如涂层起泡，多因基材含水率超标或底漆未干透，处理时需铲除重做；流挂则因喷涂距离过近或出料量过大，应调整喷嘴距离至30-40cm。实际操作中，建议每道工序后做湿膜厚度测试，确保均匀性。

环境适应性设计与涂层体系优化

针对不同服役环境，聚脲涂层体系需进行差异化设计。在化工储罐内壁防腐中，建议采用“底漆+中间漆+聚脲面层”三层结构：底漆选用环氧富锌类（干膜厚度≥60μm），中间漆采用环氧云铁（干膜厚度≥80μm），聚脲面层厚度控制在2.0-2.5mm。对于长期浸泡在酸碱介质中的场景（如pH值2-12的废水池），应选用耐化学腐蚀型聚脲配方，其异氰酸酯组分宜采用MDI体系，胺组分中需引入抗水解稳定剂。实际案例显示，某化工厂硫酸储罐（浓度30%，温度60℃）采用该体系后，连续运行3年未出现鼓泡或剥离，而传统环氧涂层寿命仅8-12个月。在温差较大的户外设施（如西北地区石油储罐，昼夜温差达40℃），需在聚脲配方中添加柔性链段扩链剂，使断裂伸长率≥350%，同时控制玻璃化转变温度（Tg）在-20℃以下，避免低温脆裂。经验表明，每降低10℃环境温度，聚脲凝胶时间延长约15%-20%，此时需相应提高A/R组分温度5-8℃以维持反应活性。

特殊工况下的施工技术难点与对策

在异形结构或狭窄空间施工时（如管廊支架、阀门井内壁），常规喷涂设备难以覆盖均匀，可采用“预涂+补喷”工艺：先对焊缝、转角、螺栓孔等关键部位手工刷涂一道聚脲（厚度≥0.5mm），待表干后再进行整体喷涂。对于垂直面或仰面施工，需选用触变性较高的聚脲配方（粘度≥3000mPa·s@25℃），同时将喷涂压力提升至18-22MPa，喷嘴距离缩短至25-30cm，并采用“十字交叉”喷涂法（第一道水平方向，第二道垂直方向），确保膜厚均匀性偏差≤15%。在低温环境（5℃-10℃）施工时，需对基材进行预热处理（红外加热至15℃-20℃），并将聚脲原料加热温度提高至75℃-85℃。某炼油厂冬季施工案例显示，未预热基材的涂层附着力仅1.2MPa，而预热处理后提升至2.1MPa。此外，在潮湿环境（相对湿度85%以上）施工时，需在底漆中添加吸水剂（如分子筛粉末，添加量0.5%-1%），并缩短底漆与聚脲喷涂的间隔时间至4小时内，防止基材返潮。需特别注意：当环境露点温度与基材表面温度差小于3℃时，必须停止施工，否则极易出现界面结露导致的涂层脱落。

长期服役性能监测与维护策略

聚脲涂层在服役过程中需建立周期性检测机制。建议每6个月进行一次目视检查（重点观察边缘、接缝、法兰连接处），每年采用电火花检测仪（电压设定为5V/μm膜厚）进行针孔普查，发现漏点立即修补。对于化工储罐内壁，每2年需进行附着力拉拔测试（在罐壁不同高度选取3-5个测试点），当附着力下降至初始值的70%或低于1.0MPa时，需进行局部修复。某油田污水罐（含H₂S、Cl⁻，温度60℃）的8年跟踪数据显示，采用2.5mm厚聚脲涂层后，前5年涂层完好率100%，第6-8年出现少量微泡（密度约0.5个/m²），经局部打磨后补涂0.8mm厚聚脲，继续使用3年未复发。需注意：在高温（>80℃）或强紫外线环境（如户外储罐顶部），聚脲涂层可能出现黄变或粉化，此时可在面层增加一道脂肪族聚脲面漆（厚度200-300μm），其耐UV性能较芳香族聚脲提升3-5倍。此外，对于机械磨损严重的区域（如搅拌罐内壁），建议在聚脲涂层表面镶嵌陶瓷颗粒（粒径0.5-1.0mm，覆盖率30%-40%），可使耐磨性提高2-3倍，实际案例中某磷肥厂反应釜使用寿命从2年延长至5年以上。
