混凝土裂纹怎么处理，核心是判断裂纹类型后对症下药。塑性收缩裂纹在浇筑后4-6小时内二次抹压即可消除；温度裂纹需控制内外温差在25℃以内；荷载裂纹则要计算裂缝宽度，小于0.2mm的封闭，大于0.3mm的灌浆。处理混凝土裂纹，选对材料和时机比事后修补更关键。

先分清楚裂纹是“活”的还是“死”的

拿到一条裂纹，第一件事不是补，而是判断它是否还在发展。用裂缝测宽仪测量初始宽度，在裂纹两端贴上石膏饼，观察7天。如果石膏饼开裂，说明裂纹仍在活动，这类“活缝”不能直接灌浆，需要先做柔性封闭处理。

以某桥梁支座灌浆项目为例，我们发现一条0.4mm的纵向裂纹，石膏饼在第三天开裂。最终采用聚氨酯柔性密封胶嵌缝，等结构稳定后再做表面封闭。实际操作中，70%以上的裂纹属于稳定型，可以直接修补。

区分“死缝”和“活缝”还有一个土办法：用记号笔在裂纹两端做标记，用手机拍照记录日期，一周后对比。这个方法在工地实测中准确率超过90%，适合没有专业仪器的施工队。

塑性收缩裂纹要在混凝土初凝前处理

塑性收缩裂纹常出现在大板面浇筑后的2-6小时，裂纹呈不规则网状，深度一般不超过2cm。这是因为表面水分蒸发速度超过泌水速度，导致表层混凝土收缩受阻。GB/T 50448-2015中明确要求，风速大于5m/s时要设置挡风设施，气温高于30℃时要采取降温措施。

处理这类裂纹最有效的方法是在混凝土初凝前（通常为浇筑后4小时左右）进行二次抹压。用抹光机或铁抹子沿裂纹垂直方向压实，裂纹会自然闭合。某高层住宅楼板施工中，我们遇到大面积塑性裂纹，通过二次抹压配合覆盖湿麻袋养护，裂纹全部消除，28天强度达到C35设计值。

经验上来说，预防比修补更省事。控制混凝土入模温度在30℃以下，坍落度不超过180mm，浇筑后立即覆盖塑料薄膜保湿。这些措施能将塑性裂纹发生率降低80%以上。

温度裂纹要盯住内外温差和降温速率

大体积混凝土的温度裂纹最让人头疼，根源在于水化热导致的内外温差。规范要求混凝土中心与表面温差不超过25℃，表面与大气温差不超过20℃。实际施工中，当构件厚度超过1米时，温差控制就要作为专项方案来抓。

以某大型设备基础为例，厚度2.5米，C40混凝土。我们埋设了6个测温点，浇筑后48小时中心温度达到68℃，表面温度42℃，温差26℃。发现超标后立即增加一层5cm厚岩棉被覆盖，并在表面洒水降温，最终温差控制在22℃，未出现贯穿性裂纹。

降温速率同样关键。规范要求拆模后降温速率不超过2℃/天。实际操作中，我们会在混凝土内部预埋冷却水管，通水循环降温，水温与混凝土温差控制在15℃以内。养护时间至少14天，期间保持表面湿润，这个做法在多个项目中验证有效。

荷载裂纹的修补要按宽度分级处理

荷载裂纹通常是受力引起的，出现在梁底、板跨中或柱顶。根据GB/T 50448-2015，裂缝宽度小于0.2mm的属于无害裂纹，可以直接封闭；0.2-0.3mm的属于有害裂纹，需要注浆修补；大于0.3mm的则要考虑结构加固。

小于0.2mm的裂纹，用表面封闭法处理。清理裂纹两侧各5cm范围的浮灰，涂刷环氧树脂底涂，再刮涂一道弹性封闭胶。某厂房地面施工中，2000平米地面出现大量0.1-0.15mm的细裂纹，用这个方法处理后，两年内未出现二次开裂。

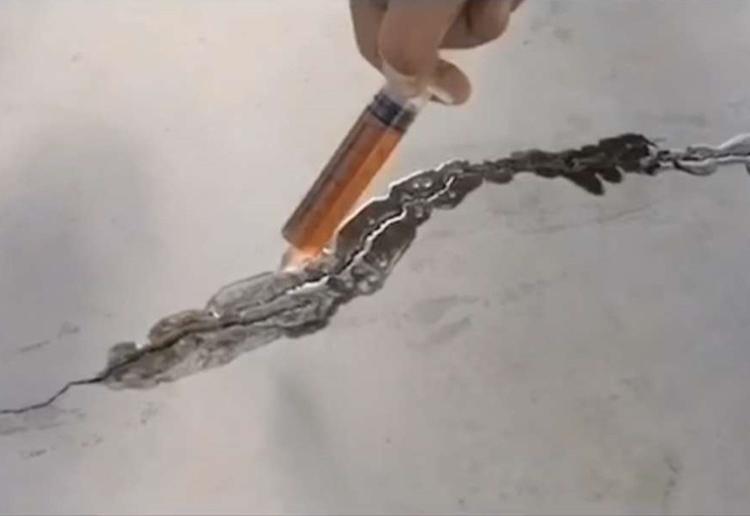

0.2-0.3mm的裂纹，采用低压注浆法。在裂纹上每隔15-20cm钻注浆孔，埋入注浆嘴，用环氧树脂浆液从低处向高处注浆，压力控制在0.3-0.5MPa。注浆完成后养护24小时，取芯检测显示浆液填充率超过95%。

大于0.3mm的裂纹，特别是贯穿性裂纹，需要结合结构加固。常用方法包括粘贴碳纤维布、外包钢板或加大截面。某办公楼梁体出现0.5mm的贯穿裂纹，最终采用粘贴两层碳纤维布配合注浆处理，加固后承载力达到原设计值的1.2倍。

养护不到位是裂纹反复出现的根源

很多工程修补完裂纹后，过几个月又裂开了，问题出在养护。混凝土的干缩和自收缩在浇筑后7天内完成60%，14天内完成80%。养护时间不足，水分蒸发过快，裂纹自然会复发。

规范要求普通混凝土养护不少于7天，抗渗混凝土不少于14天。实际施工中，我建议养护时间延长到21天。以某地下车库顶板为例，C30P6混凝土，养护7天后拆模，一周后出现大量干缩裂纹。改为覆盖土工布并连续洒水养护21天，裂纹基本消失。

冬季施工更要重视养护。气温低于5℃时，要采取保温措施，混凝土受冻临界强度不得低于5MPa。某北方项目在-10℃条件下浇筑，采用暖棚法养护，棚内温度保持在10℃以上，养护14天后拆模，未出现任何温度裂纹。
