设备基础灌浆后出现裂缝、螺栓松动？这不是偶然。水泥基无收缩灌浆料通过预膨胀补偿机制，从根本上解决了普通水泥收缩导致的界面脱离问题。你需要的不是一种材料，而是一个能保证二次灌浆层与基材共同受力的工程方案。

什么是真正的水泥基无收缩灌浆料

按GB/T 50448-2015《水泥基灌浆材料应用技术规范》的定义，水泥基无收缩灌浆料是以水泥为胶结材料，配以级配骨料和多种外加剂，在塑性阶段或硬化后体积不发生收缩、甚至产生微膨胀的特种砂浆。膨胀率通常控制在0.01%～0.03%之间，这个范围既能补偿早期收缩，又不会破坏结构。

实际操作中，很多工地把普通砂浆加膨胀剂当灌浆料用，结果半年后螺栓孔周围出现放射性裂纹。经验上来说，真正的无收缩性能来自颗粒级配和膨胀组分的协同作用，不是单靠外加剂能解决的。某桥梁支座灌浆项目中，我们对比了三种不同级配的产品，只有符合规范级配曲线的材料在28天强度达到了70MPa以上，且无收缩。

为什么设备基础必须用无收缩材料

设备运行时的振动荷载会放大任何微小的间隙。以某电厂汽轮机基础为例，二次灌浆层厚度为50mm，如果材料有0.02%的干缩，就会产生0.01mm的缝隙。这个缝隙在每分钟3000转的振动下，三个月内就会扩展成1mm以上的空鼓区，直接导致地脚螺栓预紧力衰减。

另一个关键点是温度变形。灌浆料水化热最高可达60℃，降温过程中如果体积收缩，与旧混凝土的温差应力叠加，必然脱层。水泥基无收缩灌浆料的微膨胀正好补偿了这部分冷缩量，施工温度在5℃～35℃范围内，膨胀率稳定。以某高铁轨道板灌浆为例，冬季施工时环境温度2℃，我们通过加热拌合水到30℃，依然保证了0.02%的膨胀率。

施工操作中三个最容易出错的环节

第一个是基面处理。很多施工队只浇水不凿毛，这是错的。规范要求基层必须露出粗骨料，且饱和面干。某化工厂压缩机基础灌浆前，基层含水率超过6%，结果灌浆层与基层界面粘结强度只有0.8MPa，远低于设计值2.0MPa。正确做法是提前24小时充分湿润，施工前用压缩空气吹除明水。

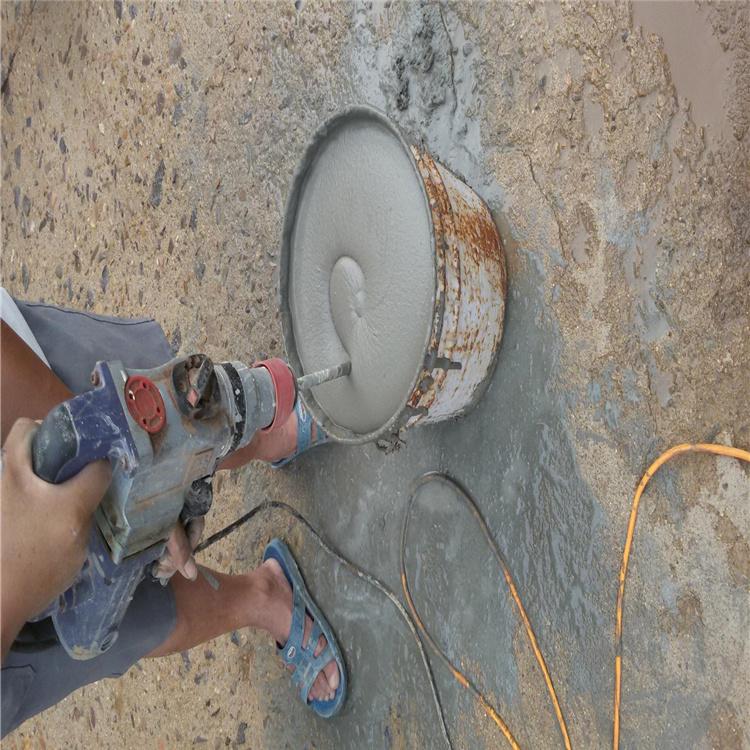

第二个是搅拌时间。用强制式搅拌机，先加水后加粉料，搅拌3分钟以上。实际操作中常见的问题是搅拌时间不足1分钟，导致膨胀组分分布不均。以某钢结构柱脚灌浆为例，搅拌不均匀的区域局部膨胀率超标到0.08%，反而撑裂了柱脚板。记住：搅拌时间不够，再好的配方也白费。

第三个是养护。很多人以为无收缩就不需要养护，这是误解。早期失水会导致膨胀组分无法充分反应，最终收缩。某桥梁支座灌浆后没有覆盖湿布，三天后表面出现龟裂纹。正确做法是终凝后立即覆盖湿麻袋或喷涂养护剂，养护时间不少于7天，冬季还要保温。

不同场景下的材料选择与配比调整

设备基础灌浆厚度在30～100mm时，选用细骨料型，最大粒径不超过4.75mm。以某轧机底座为例，灌浆厚度80mm，我们用了细骨料型，流动度达到280mm，自流平效果很好。如果厚度超过100mm，必须用含粗骨料的型号，否则收缩率会增大。

温度影响很大。夏季施工时，水温超过30℃会导致凝结时间缩短至20分钟以内，失去流动性。某钢结构厂房灌浆时环境温度38℃，我们采用冰水拌合，把浆温控制在25℃，流动度保持40分钟。冬季则相反，水温低于5℃时强度发展停滞，某设备基础灌浆后7天强度只有设计值的40%，后来用热水拌合并搭设暖棚才达标。

流动度调整要谨慎。规范要求初始流动度≥260mm，30分钟保留值≥230mm。某工地为了好施工，私自多加水，结果流动度达到320mm，但28天强度从70MPa降到45MPa。记住：加水量只能按产品说明操作，每公斤粉料加水0.12～0.14升，偏差不超过0.01升。

从失败案例看质量控制要点

某钢厂连铸机基础灌浆，施工后两个月发现地脚螺栓松动。检查发现灌浆层厚度不均，最薄处只有15mm，最厚处120mm。薄处水化热散失快，膨胀反应不充分，实际发生了收缩；厚处水化热集中，膨胀率超标。最后全部凿除重做。教训是：灌浆前必须用水平仪找平，厚度偏差控制在±5mm以内。

另一个案例是某风电基础灌浆，冬季施工后表面出现大量气泡。分析原因是搅拌时卷入空气，且未使用消泡剂。规范要求含气量≤3%，实际检测达到8%。解决办法是采用低速搅拌（转速不超过300r/min），并加入0.1%的消泡剂。重做后含气量降到1.5%，28天强度从50MPa恢复到68MPa。

经验上来说，水泥基无收缩灌浆料的成败80%在施工细节。材料本身只要符合GB/T 50448-2015标准，强度等级从C40到C80都能稳定供应。但基层处理、搅拌、养护这三个环节，必须安排专人盯控。以某桥梁支座灌浆项目为例，我们制定了"三检制"：施工队自检、技术员复检、监理终检，每个环节拍照存档，最终3000个支座无一返工。
