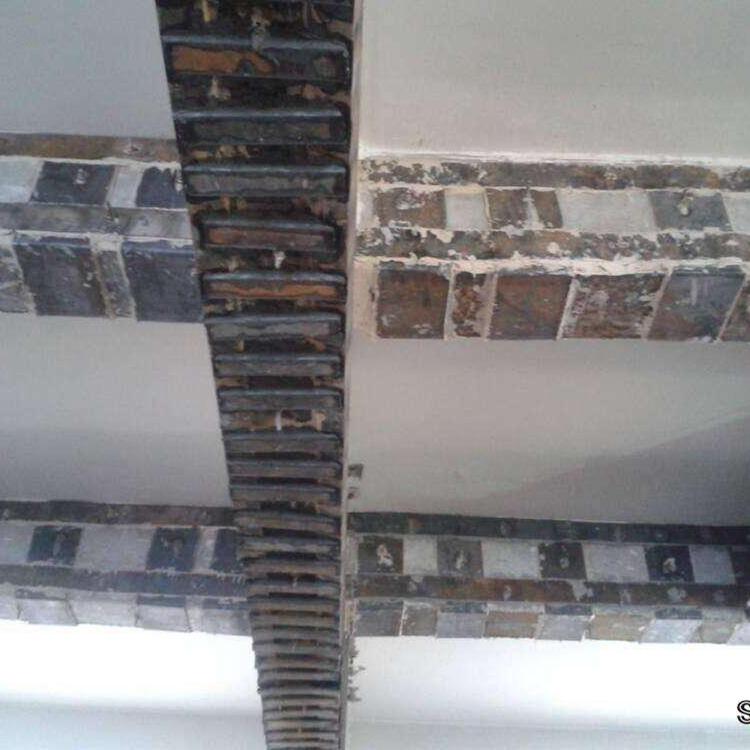

在桥梁支座灌浆或设备基础二次加固这类高荷载工况下，选对加固灌注型环氧树脂粘钢胶，直接决定锚固深度能否达标、结构能否安全服役。这种材料专门解决钢板与混凝土之间因间隙过小（0.5mm-5mm）而无法采用常规涂抹工艺的难题，靠自流平灌注实现全界面粘接，抗拉强度稳定在30MPa以上，确保新旧界面不脱层。

这种胶跟普通粘钢胶到底差在哪

普通粘钢胶通常设计成膏状，靠刮涂或挤压填缝，碰上窄缝或竖向施工时，空气容易裹在里面形成空鼓。加固灌注型环氧树脂粘钢胶的粘度控制在800-1200mPa·s（25℃），流动性刚好能顺着缝隙自动爬升，不用额外加压。

从分子结构看，这类胶的环氧当量配比经过调整，固化后线膨胀系数与混凝土接近（约1.2×10⁻⁵/℃），温度变化时界面不会因收缩不一致而开裂。以某高速路桥的支座垫石修复为例，现场实测灌注深度达到200mm，内部无气泡，28天正拉结强度直接拉断混凝土本体。

哪些工况必须用灌注型而不是涂抹型

实际操作中，遇到以下三种情况，直接上灌注型更稳妥：一是钢板与混凝土间隙小于3mm，刮刀根本伸不进去；二是垂直面或仰面施工，膏状胶挂不住；三是大面积钢板（比如2m×3m的补强板）需要一次成型，分层涂抹容易产生冷缝。

以某化工厂设备基础加固为例，原设计用涂抹型粘钢胶，但现场发现钢板与基础之间只有2mm间隙，工人用刮刀压了三次还是有空鼓。换成加固灌注型环氧树脂粘钢胶后，从底部预留的注浆孔灌入，顶部排气孔出胶后封堵，整块钢板背面被胶液完全浸润，敲击检测无空响。

施工时最容易踩的三个坑

第一个坑是基面含水率超标。国标GB/T 50448-2015要求基层含水率不大于4%，但现场经常遇到混凝土表面返潮。经验上说，用塑料薄膜覆盖4小时后，膜内没有明显水珠才算合格。如果急着灌胶，水分会乳化环氧树脂，后期强度直接打五折。

第二个坑是配胶时只看比例不看温度。环境温度低于5℃时，普通固化剂反应极慢，胶液流不动。这时候得用低温型固化剂，或者给钢板和混凝土提前预热到15℃以上。某地铁站改造项目在12月份施工，工人没注意温度，灌进去的胶三天还没硬化，最后被迫凿掉重来。

第三个坑是灌注压力控制不当。用灌注枪时，压力超过0.3MPa容易把钢板顶变形，尤其是薄钢板（厚度4mm以下）。正确的做法是慢灌快排，让胶液自然流动，排气孔出胶后再稳压10秒，确保气泡排净。

养护周期怎么定才不出问题

很多人以为胶硬了就能加载，实际上25℃条件下，24小时只是初步固化，能达到最终强度的60%左右。要达到设计值（比如抗压强度≥60MPa），需要养护至少7天，期间保持温度稳定，不能有水冲或震动。

冬季施工时，养护时间要翻倍。以-5℃环境为例，即使加了低温固化剂，也建议养护14天再拆模或施加荷载。某港口设备基础加固，冬季施工后第5天就装了设备，结果三个月后检查发现，胶层与钢板界面出现细微裂纹，原因是强度增长期被压缩，内部应力没释放完。

一个桥梁支座灌浆的真实案例

2023年某跨江大桥更换支座，设计图纸要求钢板与垫石之间灌注粘钢胶，间隙只有1.5mm。常规做法是用压力注浆机，但现场条件限制只能用手动灌注枪。我们采用加固灌注型环氧树脂粘钢胶，先把钢板四边用快干封缝胶密封，只留一个注浆口和一个排气口。

灌注时从低处往高处打，胶液顺着缝隙慢慢爬升，排气口冒出的胶液连续无气泡后封堵。7天后取芯检测，芯样完整无分层，界面剪切强度达到18MPa，超过设计要求的15MPa。这个项目说明，只要把材料选对、施工细节控住，薄层灌注的可靠性完全能保证。
