混凝土结构出现蜂窝麻面、裂缝或者强度不足时，很多人第一反应是砸掉重做。实际上，用高强聚合物修补砂浆进行薄层修复，28天抗压强度能达到60MPa以上，粘结强度超过2.0MPa，完全可以恢复结构整体性，成本却只有拆除重建的三分之一。下面我从一个干了15年现场施工的角度，把这材料怎么选、怎么用、注意什么，一次性讲透。

高强聚合物修补砂浆到底是什么材料

简单说，它是在普通水泥砂浆基础上，掺入了特种聚合物乳液和活性矿物掺合料。聚合物在水泥水化过程中形成连续网状膜，堵住了砂浆内部的毛细孔，所以它的抗渗等级能到P12以上，比普通砂浆高两个等级。

从成分上看，核心是改性环氧树脂或丙烯酸酯类聚合物，搭配超细硅灰、粉煤灰。这就带来了两个关键特性：一是早期强度上得快，2小时抗压强度就能达到20MPa，适合抢修；二是与老混凝土的粘结力强，拉拔试验值稳定在2.5MPa左右，不会空鼓脱落。

根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，这类材料的流动度要求初始值≥290mm，30分钟保留值≥260mm。实际工程中，我们测过不少批次，只要水灰比控制在0.14-0.16，流动度和强度都能达标。

什么情况下必须用聚合物修补砂浆

最典型的场景是桥梁支座更换。去年处理过一个项目，支座垫石因为长期受压，混凝土表面起皮、掉块，厚度只剩下设计值的70%。如果用普通砂浆修补，新旧界面粘结不牢，通车后三个月又得返工。换成高强聚合物修补砂浆后，界面拉拔强度达到2.3MPa，一年后复查依然完好。

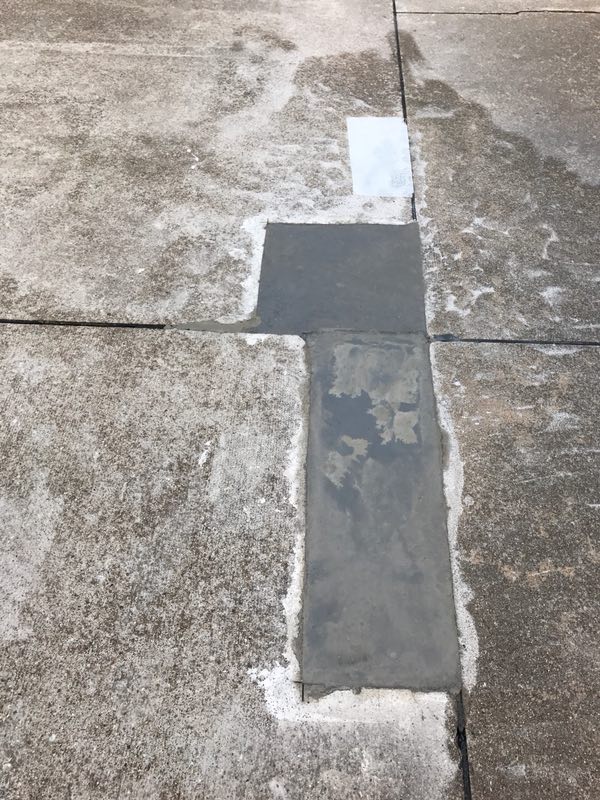

另一个常见场景是厂房地面裂缝修复。车间地面经常走叉车，裂缝如果不处理会越扩越大。聚合物砂浆的弹性模量与基层接近，收缩率只有0.02%，修补后不会因为温度变化再次开裂。实际操作中，我们建议裂缝宽度超过0.3mm的，先开V型槽，再用聚合物砂浆填充。

还有一个容易被忽略的地方——预制构件缺陷修补。比如预制梁端头局部蜂窝，或者预应力孔道灌浆不密实。聚合物砂浆可以薄层抹灰，最小修补厚度能到5mm，而且不会像普通砂浆那样干缩开裂。

施工操作要点：温度、界面和养护

温度控制是第一关。聚合物砂浆的施工温度最好在5℃到35℃之间。低于5℃，聚合物成膜不连续，粘结强度会下降30%以上；高于35℃，水分蒸发太快，表面容易起皮。经验上来说，夏天施工要避开中午，冬天要用温水拌合，水温控制在20℃左右。

界面处理比材料本身更重要。老混凝土基层必须凿毛，露出新鲜骨料，然后用高压水枪冲洗干净，表面不能有浮灰和油污。涂刷界面剂时，要等第一道表干后再刷第二道，两道间隔不超过30分钟。界面剂刷完2小时内必须抹砂浆，否则会失效。

养护时间不能省。聚合物砂浆虽然早期强度高，但后期养护不到位照样出问题。抹完后立即覆盖塑料薄膜保湿，24小时内禁止踩踏。第三天开始洒水养护，每天3-4次，持续7天。冬季施工还要加保温棉被，防止冻胀。

常见质量问题及现场处理办法

最容易出的问题是表面起泡。原因一般是搅拌时卷入空气，或者基层含水率太高。解决办法：搅拌机转速控制在200-300转/分钟，搅拌时间不少于3分钟；基层要提前洒水湿润，但表面不能有明水。如果已经起泡，用铲刀铲掉，重新抹一层。

另一个问题是颜色不均匀。聚合物砂浆里加了颜料，但不同批次色差难免。建议一次备足用量，同一部位用同一批料。如果必须分两次施工，新旧交接处要留成斜槎，抹灰时用力压实，让界面融合。

还有用户反映强度上不去。检查下来多半是水灰比没控制好。现场工人图省事多加水，水灰比超过0.18，强度直接打对折。要配个量水桶，严格按说明书加水量，宁少勿多。如果已经加水多了，只能报废，不能往里加干粉调整。

从两个真实项目看材料选型关键

先说一个公路隧道衬砌修复项目。衬砌表面有大量裂缝和渗水，业主要求修补后抗渗等级达到P10。我们选了双组分的聚合物修补砂浆，液料和粉料按1:4配比。施工时先堵漏，再刷界面剂，最后抹砂浆。完工后做闭水试验，渗水量从原来的每天15升降到0.5升以下。

再说一个化工厂地坪改造。车间地面长期接触稀酸，普通砂浆半年就被腐蚀了。这次用的是耐腐蚀型聚合物砂浆，里面加了特种纤维，抗弯强度达到12MPa。施工时地面做了2%的坡度，便于排水。使用两年后取样检测，强度损失不到5%。

选材时要注意，不同品牌的聚合物砂浆性能差异很大。建议先做小面积试验，拉拔强度和抗压强度达标了再大面积施工。另外，存放期超过6个月的粉料容易结块，用之前要过筛，不然搅拌不匀会影响强度。
