地基下沉、路面脱空、隧道渗漏……这些工程病害的核心解决方案，往往指向一种高性能修复材料——地聚合物注浆料。它并非传统水泥浆，而是一种以矿渣、粉煤灰等工业固废为原料，通过碱激发反应形成的无机胶凝材料，具有早强、高强、微膨胀、抗渗性好等突出特点，专门用于地基加固、结构补强和裂缝修复。

地聚合物注浆料与普通水泥浆的核心区别

很多工友问，直接用水泥浆注浆行不行？从实际工程效果看，普通水泥浆在软弱土层中收缩大、析水多，后期容易形成二次脱空。而地聚合物注浆料的体积稳定性更好，28天自由膨胀率控制在0.02%～0.05%之间，能有效填充孔隙。

强度方面，以C40标号为例，地聚合物注浆料1天抗压强度可达20MPa以上，3天达到30MPa，28天稳定在45MPa左右，远超普通水泥浆的同期强度。流动度初始值控制在260～320mm，30min保留值不低于200mm，满足泵送和自流平要求。

凝结时间可根据施工温度调整：夏季（30℃以上）初凝控制在45～60min，冬季（5℃以下）可延长至120～180min。这一点在低温季节施工时特别重要，普通水泥浆在5℃以下几乎不水化，而地聚合物体系通过调整碱激发剂掺量，仍能正常反应。

注浆加固的设计依据与适用场景

地聚合物注浆料的设计应用，主要参考《水泥基灌浆材料应用技术规范》（GB/T 50448-2015）和《混凝土结构加固设计规范》（GB 50367-2013）。对于地基不均匀沉降，注浆孔间距通常取1.5～2.5m，注浆压力控制在0.3～0.8MPa，具体根据土层密实度现场调整。

适用场景包括：湿陷性黄土地基加固、软土路基抬升、隧道衬砌背后空洞充填、桥梁支座脱空修复、工业厂房地坪下沉处理等。以某高速公路路基沉陷治理为例，采用地聚合物注浆后，工后沉降量控制在15mm以内，远低于规范要求的50mm限值。

需要注意的是，对于高饱和度淤泥质土层，单纯注浆效果有限，需要配合排水固结或置换垫层法联合处理。实际操作中，我们通常先进行现场注浆试验，确定浆液扩散半径和注浆量，再大面积施工。

施工工艺流程与关键参数控制

第一步是钻孔。孔径一般取42～50mm，孔深根据加固深度确定，通常超过软弱层底面0.5～1.0m。钻孔垂直度偏差控制在1%以内，孔位偏差不超过50mm。

第二步是浆液配制。地聚合物注浆料按水料比0.28～0.32（质量比）搅拌，先加水后加料，搅拌时间不少于3min，静置1～2min排泡后再使用。浆液温度宜控制在10～35℃，超出范围需采取保温或降温措施。

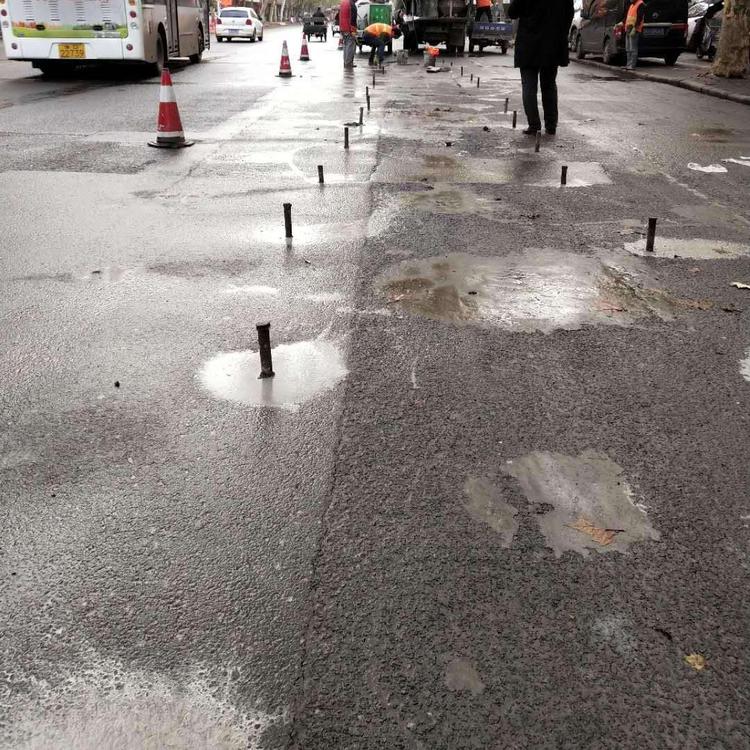

第三步是注浆施工。采用自下而上、分段注浆的方式，每段高度不超过1.5m。注浆压力稳定后持续注浆30s以上，或直至周边冒浆、压力骤升时停止。终注压力不宜超过1.0MPa，防止浆液串流或破坏结构。

第四步是养护。注浆完成后24h内避免扰动，环境温度低于5℃时需覆盖保温材料。质量验收按《建筑结构加固工程施工质量验收规范》（GB 50550-2010）执行，每100m²不少于1组试块，28天抗压强度不低于设计值的95%。

常见质量通病与现场处理对策

注浆后出现冒浆，通常是注浆压力过大或孔口封堵不严。经验上，发现冒浆立即停注，待浆液初凝后（约30min）再以低压复注。如果反复冒浆，考虑调整水料比至0.30～0.32，降低流动性。

注浆量远大于理论值，说明存在空洞或裂缝通道。此时应暂停注浆，换用掺有0.5%～1%速凝剂的浆液，或采用间歇注浆法（注浆5min、停歇3min），让浆液有时间凝固封堵通道。

冬季施工时浆液凝结过慢，可将水料比降至0.26～0.28，同时用温水（不超过40℃）拌合。注意不要直接加热干粉料，防止碱激发剂失效。检测标准按《混凝土结构工程施工质量验收规范》（GB 50204-2015）中关于灌浆材料的规定执行。

材料选型与工程验收要点

选择地聚合物注浆料时，重点看三项指标：流动度、膨胀率和抗压强度。流动度决定可注性，膨胀率保证填充密实，强度决定加固效果。正规产品应提供型式检验报告，包含GB/T 50448-2015规定的全部性能参数。

验收时除了强度试块，还要做现场取芯检测。芯样直径不小于50mm，长度比不小于1:1，芯样完整率不低于90%。对于重要结构，可增加超声波检测，判断注浆体的连续性。加固后地基承载力通过静载试验验证，复合地基承载力特征值应满足设计要求。

以某厂房地坪加固为例，设计承载力要求200kPa，注浆后静载试验实测值达到280kPa，沉降量仅8mm，完全满足使用要求。这类数据在技术交底时可以作为参考，但具体工程仍以现场试验为准。
