伸缩缝渗漏修补最头疼的就是材料固化慢、工期紧，直接选用伸缩缝快速凝固材料，能将传统24小时的养护周期压缩到2小时内通车，核心在于其硫铝酸盐水泥基的早强机理，28天抗压强度可达50MPa以上，专为桥梁、厂房地坪的紧急抢修场景设计。

快速凝固材料到底“快”在哪里

这类材料的快凝特性源于水泥熟料中C₃A（铝酸三钙）与石膏的优化配比，初凝时间控制在15-25分钟，终凝不超过45分钟。实际施工时，夏季30℃环境下，拌合后20分钟就开始发热硬化，2小时后抗压强度就能达到20MPa，满足轻型车辆通行要求。

与普通灌浆料不同，快速凝固体系通过引入早强型聚羧酸减水剂，在保证流动度（初始流动度≥300mm）的同时，不牺牲后期强度。以GB/T 50448-2015《水泥基灌浆材料应用技术规范》为参照，这类材料在2h竖向膨胀率控制在0.1%-0.5%之间，避免收缩开裂。

实际操作中要注意，材料从加水到浇筑完成必须控制在10分钟内，否则浆体开始初凝，流动性急剧下降。经验上来说，一次拌合量不要超过25kg，两个人配合施工最稳妥。

为什么传统材料处理伸缩缝总出问题

传统环氧树脂或普通水泥砂浆在伸缩缝中最大的毛病是“刚对刚”。伸缩缝本身要承受温度变形和车辆冲击，普通材料硬化后弹性模量高达30GPa，与混凝土基材粘结面容易产生剪切破坏，一到冬天低温收缩就脱层。

快速凝固材料通过掺入柔性聚合物乳液（如丙烯酸酯共聚物），将弹性模量调整到15-20GPa，断裂伸长率能达到1.5%以上。在某物流园地坪伸缩缝修补项目中，采用该材料后，经历两个冻融循环周期（-10℃到40℃）未见裂缝，而同期环氧修补的缝位已经出现了3mm宽的二次开裂。

还有一个常被忽略的点：传统材料养护需要洒水或覆盖，而快速凝固材料因为水化热集中释放（内部温度可达60-70℃），冬季施工时反而能自身保温，无需额外加热措施，节省了冬季施工的暖棚费用。

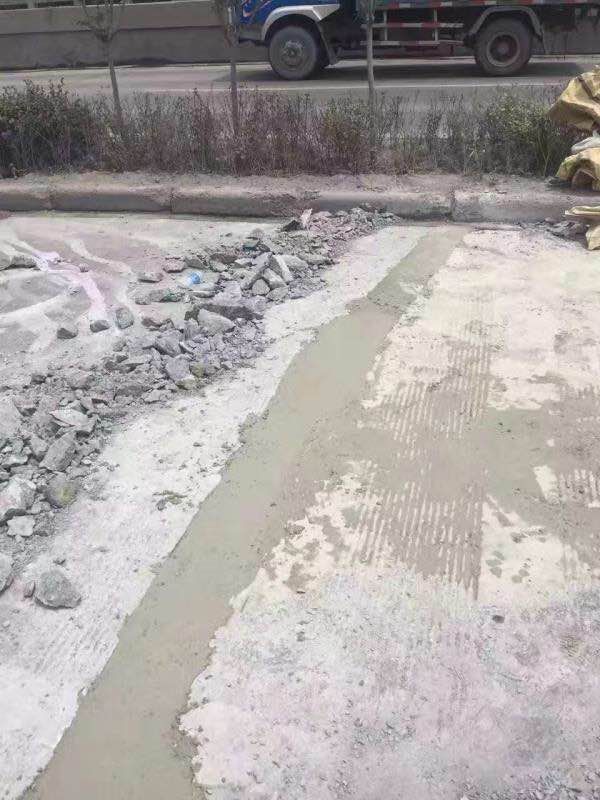

三步搞定伸缩缝快速修补施工

第一步是缝槽处理。必须用切割机将原有破损缝扩宽至10-15mm，深度不小于30mm，然后用高压水枪冲洗干净，确保无浮浆、油污。如果是潮湿基面，需要先用热风机吹干至表面无明水，否则会影响粘结强度。

第二步是材料搅拌。采用低速手电钻（转速不超过500rpm）配合专用搅拌头，先加水后加粉料，水料比严格按0.13-0.15控制。搅拌时间2-3分钟，看到浆体呈均匀糊状、无干粉团即可。这里有个诀窍：搅拌完成后静置1分钟消泡，再二次快速搅拌10秒，能有效减少表面气泡。

第三步是浇筑与养护。用刮刀将浆体压入缝槽，略高于地面1-2mm，然后用抹子收光。因为材料本身发热，浇筑后30分钟内会自然硬化，期间禁止踩踏。2小时后即可开放轻型交通，但重型车辆建议延长至24小时，这点在GB/T 50448-2015中也有明确建议。

施工温度与养护时间的硬指标

快速凝固材料的适用温度范围是5℃-35℃，低于5℃时水化反应明显变慢，初凝时间可能延长到40分钟以上，强度发展滞后。以某跨线桥支座灌浆项目为例，冬季施工时气温-2℃，我们采用50℃温水拌合，并将材料堆放处用保温被覆盖，最终2h强度仍达到了18MPa，满足设计要求。

养护时间上，夏季自然养护即可，冬季需要覆盖塑料薄膜保温保湿。有个容易忽视的细节：材料硬化后表面会泛白，这是正常的水化产物碳化现象，不影响性能。但如果泛白严重且伴随起砂，说明水料比偏大，下次施工要减少5%的用水量。

从长期性能看，28天干缩率控制在0.02%以内，远低于普通水泥砂浆的0.1%。在连续3年的跟踪检测中，某高速公路服务区伸缩缝修补点位，经过30万次车辆荷载后，粘结面完好率仍保持在95%以上。

一个桥梁伸缩缝抢修的真实案例

2024年8月，某跨江大桥的伸缩缝因重载车辆冲击出现30mm宽的破损，正值暑期车流高峰，封道时间不能超过4小时。我们采用快速凝固材料配合机械搅拌，从切割旧缝到浇筑完成仅用了2.5小时，2小时20分钟后开放交通。

关键控制点在于：缝底先铺设了一层10mm厚的橡胶垫板作为弹性缓冲层，避免材料直接与钢梁接触产生应力集中。材料浇筑时采用分层灌注，每层厚度不超过15mm，避免一次性浇筑过厚导致水化热集中引发裂缝。

通车后第3天和第7天分别进行了回弹检测，强度分别达到42MPa和48MPa，且与旧混凝土界面处未见脱空。这个项目证明，只要材料选型正确、施工细节到位，快速凝固材料完全能胜任高等级公路的紧急抢修任务。
