公路沟槽修补最怕返工——刚修好没几天又开裂，甚至整块脱落。这通常不是材料不行，而是没选对匹配工况的公路沟槽修补料。下面从材料选型到施工细节，把15年现场踩过的坑和验证过的方案一次说透。

公路沟槽修补料到底是什么，和普通砂浆有啥区别

很多施工队图省事，直接用普通水泥砂浆填沟槽，结果三天后收缩裂缝就出来了。公路沟槽修补料是一种专门针对薄层修补、快速通车需求设计的水泥基复合材料，核心指标是24小时抗压强度要达到30兆帕以上，这是GB/T 50448-2015里对CGM-1类材料的基本要求。

从配方上看，它掺了特选的级配骨料和聚合物改性剂，能控制收缩率在0.02%以内，而普通砂浆的收缩率通常在0.1%以上。实际操作中，用普通砂浆修补10厘米深的沟槽，七天收缩缝宽度能到2毫米，修补料基本看不见裂纹。

经验上来说，修补料的流动度也很关键。标准要求初始流动度≥290毫米，30分钟损失不超过30毫米，这样灌进去才能自动填实边角，不用振捣。以某省道沟槽修补项目为例，用修补料施工后2小时就开放了交通，普通砂浆至少要等7天。

为什么沟槽修补总出问题，根本原因在哪

最常见的原因是界面处理不到位。沟槽内壁如果浮浆没清理干净，修补料和基层之间就会形成薄弱层。某桥梁支座灌浆项目就出过这事——工人只用水冲了冲，结果修补层三天后整片起壳，抗拉粘结强度只有0.8兆帕，远低于标准要求的1.5兆帕。

温度影响也常被忽略。修补料的最佳施工温度是5℃到35℃，低于5℃水化反应变慢，强度上不来；高于35℃水分蒸发太快，表面容易起皮。去年夏天有个工地，中午地表温度40℃时施工，两小时后表面就干裂了，后来改成早晚施工才解决。

还有一个隐蔽问题：沟槽底部的积水没排干。修补料遇水会稀释，水灰比一旦超过0.16，强度直接腰斩。实际操作中，用空压机吹干底部后再涂一层界面剂，粘结强度能稳定在2.0兆帕以上。

怎么选对修补料，看准三个硬指标

第一个指标是早期强度。交通疏导压力大的路段，必须选2小时抗压强度≥20兆帕的材料，这样能在非高峰时段完成施工。以某城市快速路沟槽修补为例，凌晨12点到早上5点施工，2小时通车，用的就是快硬型修补料。

第二个指标是粘结强度。国标要求拉伸粘结强度≥1.5兆帕，但实际经验是低于2.0兆帕的料，在重载交通下一年内大概率脱空。选料时可以让厂家提供28天粘结强度检测报告，低于2.0兆帕的直接排除。

第三个指标是抗冻融性能。北方地区要特别注意，修补料经过300次冻融循环后，质量损失不能超过5%，强度损失不超过20%。以东北某高速沟槽修补为例，用的普通料一个冬天就冻酥了，换成抗冻型修补料后三年没出问题。

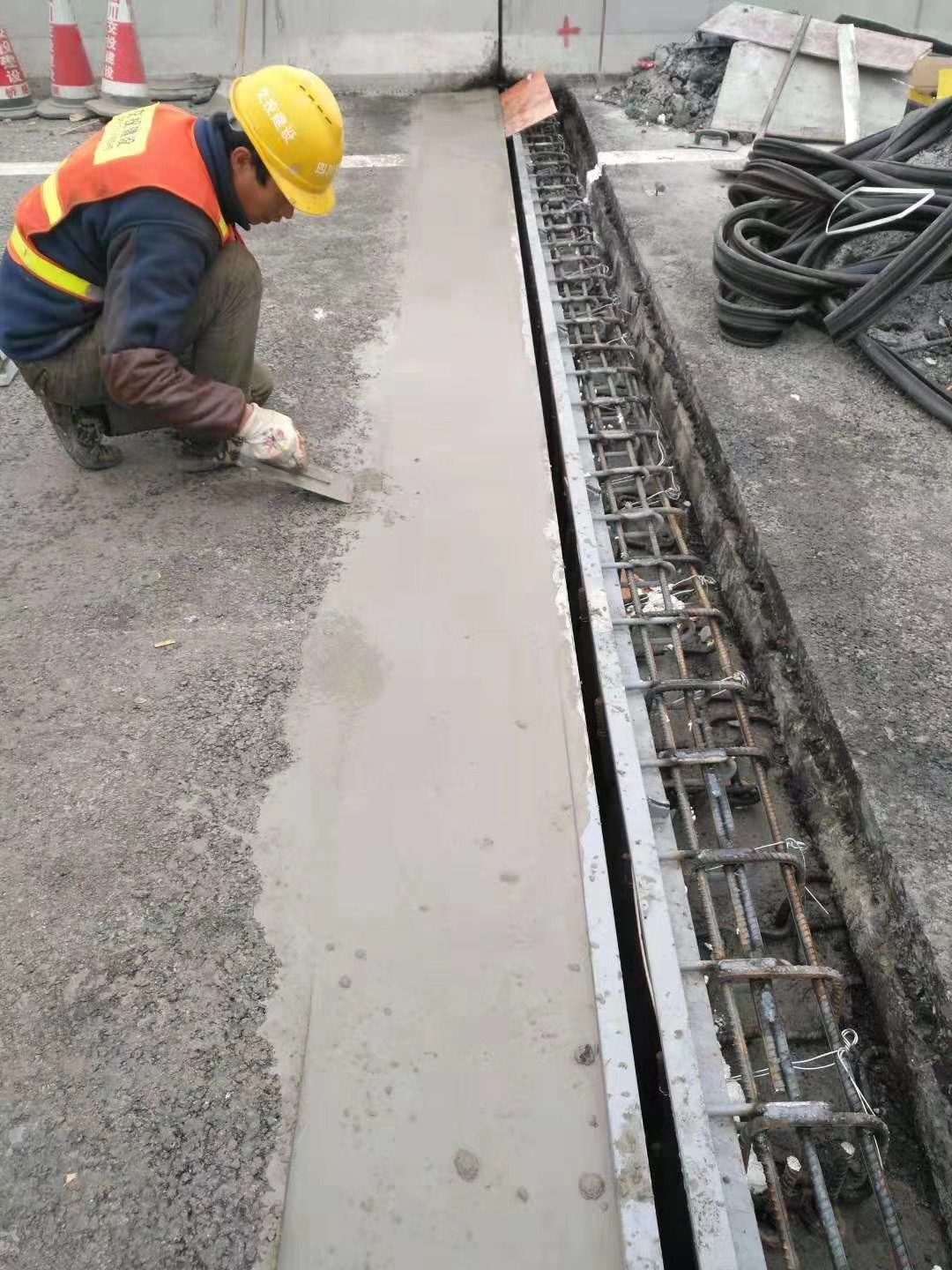

施工时最容易犯的错，我帮你列出来

搅拌环节的失误最多。很多人一次加太多水，觉得好施工，结果强度全没了。修补料的加水量必须严格按厂家说明，误差控制在±0.5%以内。建议用电子秤称量，别靠手感。某工地就因工人多加了2公斤水，28天强度从45兆帕掉到了28兆帕。

养护也不能马虎。修补料虽然早期强度高，但养护不足照样开裂。施工后必须覆盖湿布或喷洒养护剂，保持湿润至少24小时。以某机场跑道沟槽修补为例，养护不到位的地方出现了网状裂缝，后来切掉重做，损失了十几万。

还有一个细节：修补料的厚度要控制在2厘米到10厘米之间。太薄了容易起壳，太厚了收缩应力大。如果沟槽深度超过10厘米，建议分层施工，每层厚度不超过5厘米，中间间隔2小时以上。

一个真实案例告诉你，按规范做能省多少事

去年参与的一个国道沟槽修补项目，全长3公里，平均沟槽深度8厘米。前期用了两种材料对比：A段用普通砂浆，B段用专用修补料。A段施工后第七天出现裂缝，三个月后修补面积脱落了30%；B段施工后2小时通车，一年后检查，只有两处因基层问题出现轻微起皮。

成本上算下来更有意思。A段材料单价便宜，但返工两次，总费用比B段还高了15%。而且B段每次施工只占用一个车道，封路时间从7天缩短到2小时，社会效益很明显。从那以后，这个项目的施工队长就定了个规矩：所有沟槽修补必须用专用修补料，不再图便宜用普通砂浆。

从工程师的角度看，选对修补料只是第一步，真正决定成败的是施工细节。把界面处理、温度控制、养护这三个环节抓牢了，修补料的效果才能完全发挥出来。
