在桥梁支座或大型设备基础施工中，遇到狭窄空间无法振捣时，常规混凝土根本塞不进去。这时候就得用高强灌浆料，它自带流动度，能自己填满空隙，28天抗压强度稳定在70MPa以上，顶得上C70混凝土。咱们今天就从实际施工的角度，把这种材料的选型、配比和养护细节掰开揉碎了讲清楚。

高强灌浆料到底解决了什么现场难题

干这行十几年，最头疼的就是设备基础二次灌浆。传统细石混凝土收缩大，拆模后经常出现空鼓，螺栓周围一圈裂缝。高强灌浆料的核心价值在于微膨胀特性，浇筑后24小时膨胀率控制在0.02%到0.05%之间，能有效补偿塑性收缩。

以某高铁箱梁支座灌浆为例，设计要求流动度必须大于300mm，并且2小时内不沉降。普通水泥砂浆根本达不到这个标准，而专用灌浆料通过级配石英砂和特种外加剂的配合，初始流动度能做到320mm以上，30分钟后还能保持在260mm，足够工人从容操作。

实际操作中还有个关键点：材料本身必须与基面粘结牢固。在旧混凝土上植筋后灌浆，粘结强度至少要达到2.5MPa，否则后期受力容易分层。高强灌浆料在这方面比普通混凝土强得多，拉拔试验数据通常在3.0MPa左右。

现场施工时怎么配比和搅拌

很多工长图省事，觉得加水多好施工。这是个误区。按照GB/T 50448-2015规范，水料比必须严格控制在13%到14%之间，最多不超过15%。多加1%的水，28天强度可能掉下来10MPa。我见过一个电厂项目，工人为了好倒料多加了水，结果7天强度才30MPa，最后全部凿掉重做。

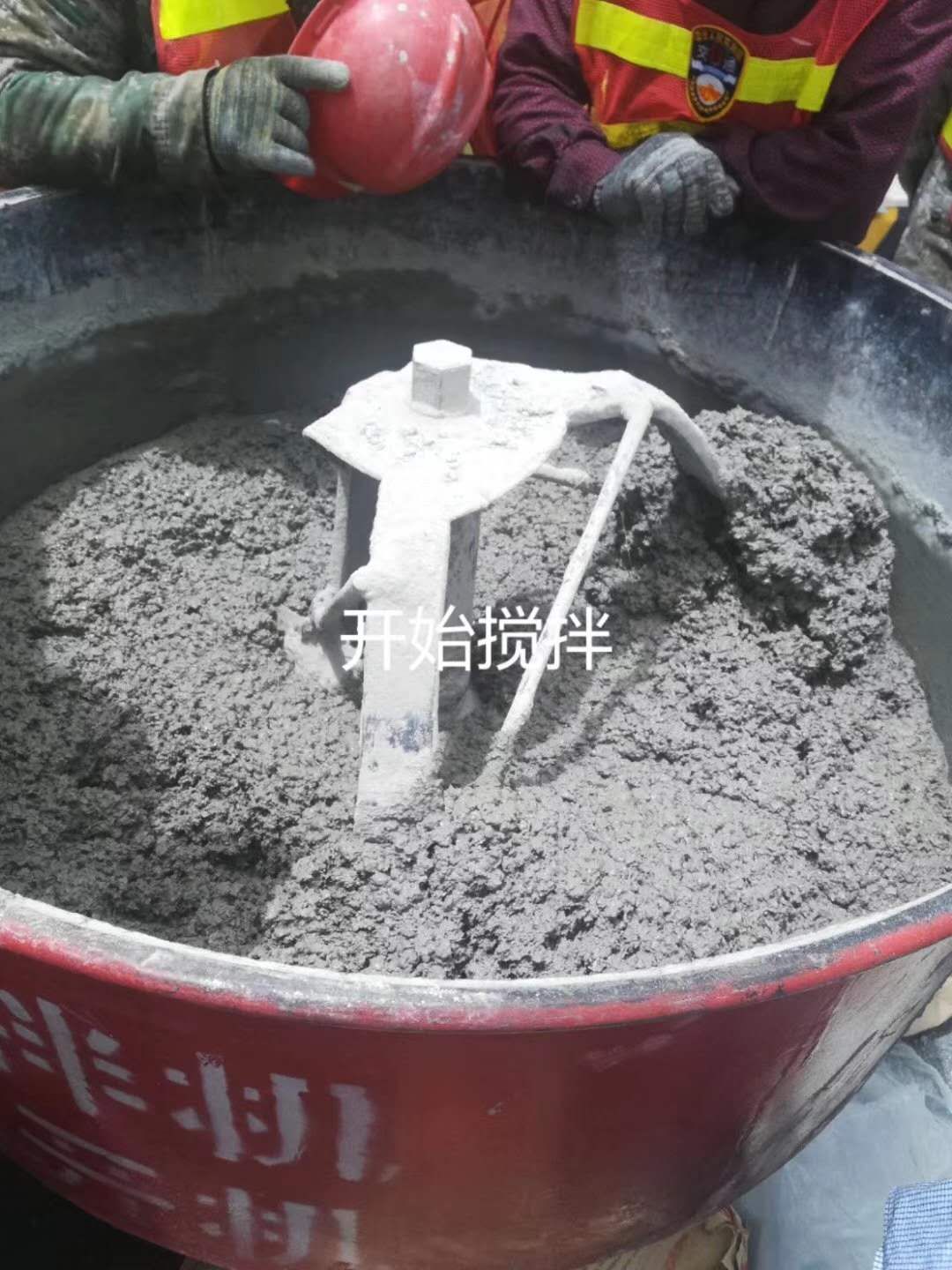

搅拌设备也有讲究。手持电钻配专用搅拌头是最稳妥的，转速控制在400到600转/分钟。先加80%的水，边搅拌边倒料，等干粉全部浸润后再把剩余水加进去，继续搅拌3分钟。经验上来说，搅拌时间不足容易有干粉团，超过5分钟又会引入过多气泡。

气温低于5℃时，必须用温水拌合，水温控制在30℃到40℃。冬季施工我习惯在搅拌水里加防冻剂，但要注意防冻剂不能含氯离子，否则会腐蚀钢筋。夏季温度超过35℃时，要加缓凝剂，把可操作时间从30分钟延长到45分钟以上。

浇筑和养护最容易出问题的环节

灌浆前基面必须泡水饱和，但表面不能有明水。很多项目在这个细节上翻车：基面太干会吸收浆体水分，导致界面粘结失败。正确的做法是提前4小时洒水，浇筑前用压缩空气吹掉积水。模板要支牢，漏浆的话流动度再高也白搭。

浇筑时从一侧连续注入，利用自重把空气从另一侧挤出。对于高度超过500mm的孔洞，要分两次灌浆，间隔时间不超过30分钟。有一次在石化设备基础施工，工人一次灌了800mm高，结果中间形成了冷缝，最后探伤发现空腔，只能注浆修补。

养护是重中之重。灌浆完成后2小时就要覆盖湿布或塑料薄膜，保持湿润养护至少7天。温度低于10℃时，要覆盖保温被，因为水化反应在低温下会变慢。实测数据表明，5℃环境下养护7天的强度只有标准养护的65%，所以冬季必须采取加热措施。

常见质量通病和现场处理办法

最常见的是表面起砂。这通常是因为养护期间失水过快，或者水料比偏大。预防措施很简单：终凝前用抹子压一遍，然后立即覆盖。如果已经起砂，把松散层凿掉，用环氧砂浆修补，厚度不小于10mm。

另一个问题是强度不达标。现场可以用回弹仪初步检测，但最准的还是同条件养护试块。我遇到过一批材料28天强度只有50MPa，查原因发现是水泥受潮结块。所以材料进场后必须架空存放，离地高度不小于300mm，且不能靠墙，防止吸潮。

流动度损失太快也让人头疼。除了气温因素，搅拌后静置时间过长也是原因。规范要求搅拌好的浆体必须在30分钟内用完。如果实在用不完，不能加水二次搅拌，只能废弃。在大型连续浇筑项目中，建议分批次搅拌，每次拌合量控制在半小时用量内。

一个实际案例：某跨海大桥支座灌浆

去年参与了一个跨海大桥的支座更换项目。旧支座拆除后发现垫石表面有2到5mm的蜂窝麻面，需要灌浆找平。设计要求灌浆层厚度最小处只有15mm，而且要在潮汐环境下施工，窗口期只有4小时。

我们选用了超早强型灌浆料，配合比里加了快硬组分。现场实测2小时抗压强度达到25MPa，4小时达到35MPa，满足了潮汐到来前拆模的要求。关键是流动度控制在290mm，能顺利流入15mm的薄层缝隙。养护期间用海水拌合的湿布覆盖，避免了淡水供应中断的问题。

这个项目给我的经验是：高强灌浆料的选型不能只看28天强度，更要关注早期强度发展和施工窗口期。对于薄层灌浆，材料本身的粒径分布也很关键，最大骨料粒径不能超过灌浆层厚度的1/3。这次用的材料最大粒径1.18mm，正好满足15mm层厚的要求。
