螺栓孔二次灌浆，说白了就是解决设备安装后地脚螺栓与基础孔洞之间的空隙填充问题。如果你正为灌浆后出现空洞、强度不足或螺栓松动发愁，那螺栓孔二次灌浆料的选择和施工细节，直接决定了设备运行的稳定性与寿命。

螺栓孔二次灌浆料到底解决什么问题

设备安装时，地脚螺栓通常先预埋或预留孔洞，等设备就位后再进行灌浆。这个环节的核心任务，是把螺栓与混凝土基础之间的间隙填实，让螺栓能有效传递荷载。实际操作中，如果灌浆料收缩大或流动性差，很容易留下蜂窝状空洞，螺栓受力后产生位移，严重时会导致设备振动甚至倾覆。

以某电厂汽轮机基座螺栓孔灌浆为例，我们曾遇到过因普通水泥砂浆收缩导致螺栓松动的问题。改用专用灌浆料后，28天抗压强度达到70MPa以上，且长期无收缩，彻底解决了这个问题。所以，选对材料是第一步。

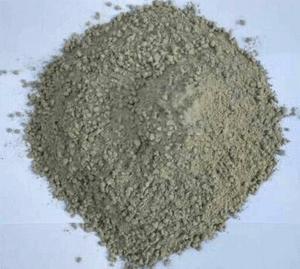

选材关键：看流动度与膨胀率

螺栓孔二次灌浆料必须满足高流动性，否则无法填满狭窄的螺栓孔和底部死角。按照GB/T 50448-2015《水泥基灌浆材料应用技术规范》的要求，用于螺栓孔灌浆的流动度应≥270mm（初始值），这样才能依靠自重完全填充。实际操作中，我们常用流动度在300mm左右的材料，配合适当的振捣，效果更稳定。

另一个关键指标是竖向膨胀率。普通砂浆硬化时会产生收缩，导致螺栓与灌浆层脱开。优质灌浆料要求竖向膨胀率控制在0.1%～0.3%之间，既能补偿收缩，又不会因膨胀过大撑裂孔壁。以某桥梁支座螺栓孔施工为例，我们选用膨胀率0.15%的材料，养护7天后用超声波检测，无任何脱空缺陷。

施工温度与养护时间不能马虎

灌浆料的强度发展与温度直接相关。经验上来说，施工环境温度最好控制在5℃～35℃之间。低于5℃时，水化反应变慢，早期强度上不来；高于35℃时，水分蒸发过快，容易产生塑性裂缝。冬季施工我们一般用温水拌合，水温控制在30℃左右，同时覆盖保温材料。

养护时间方面，24小时内必须保持湿润。实际工程中，我们要求灌浆后立即用湿草帘或塑料薄膜覆盖，前3天每天洒水3～4次。以某化工厂压缩机基础为例，养护不到位导致表面起砂，返工损失了3天工期。记住：1天拆模，3天保水，7天才能承重，这是底线。

常见施工误区与应对措施

很多施工队图省事，直接把干料倒进孔里再加水搅拌，这是大忌。干料遇水会结块，导致内部不密实。正确的做法是：按厂家推荐的水料比（通常13%～15%），用机械搅拌3～4分钟，静置1～2分钟消泡后再灌浆。以某钢结构厂房地脚螺栓为例，工人偷懒直接加水搅拌，结果28天强度只达到设计值的60%，最后全部凿掉重做。

另一个常见问题是灌浆后不排气。螺栓孔底部容易窝住空气，形成气孔。我们通常采用“低位灌浆、高位排气”的方法：从一侧缓慢注入浆料，让空气从另一侧预埋的排气管排出。实际操作中，用橡胶锤轻轻敲击孔壁，也能帮助气泡上浮。

某桥梁支座灌浆项目的实战经验

2023年我们参与了一座跨江大桥的支座更换项目。原设计采用C60自密实混凝土，但螺栓孔直径仅80mm，深度600mm，混凝土根本灌不进去。我们建议改用专用螺栓孔二次灌浆料，水料比控制在13.5%，流动度实测320mm。灌浆时采用人工辅助振捣，每个孔连续灌满，避免分层。

养护期间正值夏季高温，我们搭设遮阳棚并定时喷水，实测灌浆层表面温度控制在30℃以下。7天后取芯检测，抗压强度达到52MPa，28天强度突破75MPa，完全满足设计要求。这个案例说明，针对特殊工况，选对材料并严格执行施工规程，能省下大量返工成本。
