风电塔筒与基础的连接节点，是整座风机承受疲劳荷载最集中的部位。传统灌浆材料在强风反复作用下容易开裂、脱空，导致螺栓预紧力松弛。您需要一款具备超高抗疲劳性能、能在-15℃低温环境下正常流动并达到C120以上抗压强度的专用材料——这就是风电安装套筒灌浆料的核心价值所在。

风电安装套筒灌浆料到底是什么

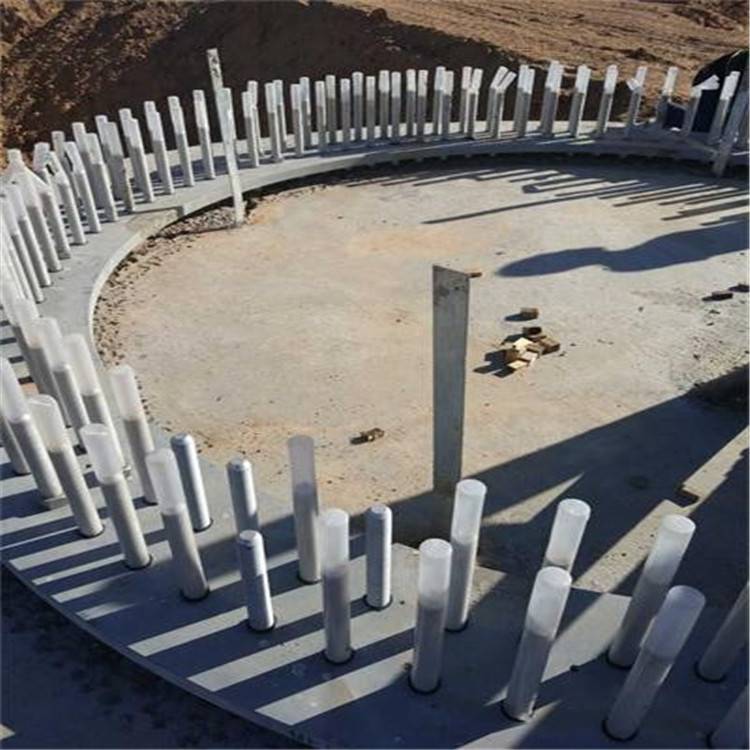

从结构上看，它专门用于填充塔筒底法兰与基础锚栓套筒之间的环形间隙。这个间隙通常只有50到80毫米，却要传递数百吨的竖向压力和弯矩。普通水泥基灌浆料收缩率大、弹性模量低，无法满足这个工况。

风电安装套筒灌浆料是一种经过颗粒级配优化的水泥基复合材料。它的最大骨料粒径控制在4.75毫米以内，通过添加特种膨胀组分和聚羧酸减水剂，实现竖向膨胀率0.02%到0.05%的微膨胀效果。以某陆上2.5MW风机项目为例，现场实测28天抗压强度达到128兆帕，远超GB/T 50448-2015中Ⅳ类灌浆料的技术要求。

实际操作中，材料还要具备良好的触变性。因为套筒间隙狭窄，灌浆时需要从一侧注入、从另一侧排气，浆体必须能在自重下流动但不离析。经验上来说，初始流动度控制在290毫米到320毫米之间，30分钟后流动度损失不超过50毫米，才能保证一次灌注密实。

为什么普通灌浆料不适合风电节点

风电塔筒在运行中承受的是交变荷载。一台2兆瓦风机，叶片每转一圈，塔筒底部就会经历一次拉伸和压缩的交替。普通灌浆料在200万次疲劳循环后，动弹性模量下降超过15%，界面开始出现微裂缝。这些裂缝一旦连通，螺栓预紧力会在三个月内衰减20%以上。

以某沿海风电场抢修案例为例，原设计使用了C80等级的普通支座灌浆料。运行两年后，检查发现8个套筒内部灌浆层出现环向裂缝，最大宽度达0.3毫米。更换为专用的风电安装套筒灌浆料后，同样工况下运行四年，取芯检测未发现任何疲劳裂纹。

另一个关键指标是长期体积稳定性。风电基础处于室外环境，四季温差可达60℃。普通材料在温度循环下会产生不可逆的收缩，导致套筒与灌浆层之间形成间隙。专用材料通过掺入钙矾石类膨胀源，在7天水养后膨胀率稳定在0.03%左右，能有效补偿温差引起的体积变化。

施工时温度控制怎么做才到位

低温环境是风电安装套筒灌浆料施工的最大挑战。当环境温度低于5℃时，水泥水化反应速度会显著减慢。以某北方山地风场冬季施工为例，现场实测夜间温度降至-12℃，我们采取了两项措施：一是将拌合水加热到35℃到40℃，二是给套筒外壁缠绕电伴热带保温。最终灌注后24小时，试块强度达到35兆帕，满足拆模要求。

高温季节施工同样需要重视。当气温超过35℃时，浆体流动度损失加快。实际操作中，我们要求材料进场后存放在阴凉处，拌合水温控制在20℃以下。必要时可以在浆体中加入不超过总水量5%的冰块降温，但必须确保冰块完全融化后再搅拌。

养护环节容易被忽视。风电安装套筒灌浆料在终凝后应立即覆盖湿麻袋或塑料薄膜。经验上来说，前7天每天洒水3到4次，保持表面湿润。如果采用养护剂涂刷，要选择成膜后透明、不影响后续防腐涂层附着力的型号。某海上风电项目曾因养护不到位，导致表面出现龟裂，最终返工处理，工期延误了12天。

现场灌注操作有哪些关键细节

灌浆前的准备工作直接决定成败。套筒内部必须清理干净，不能有油污、浮锈和积水。某项目施工时，工人用压缩空气吹了三次，但没检查底部是否有残留积水，结果灌注后浆体局部水灰比变大，强度低了20兆帕。我们后来规定：清理后用吸水海绵伸入套筒底部擦拭，确认无明水才能进行下一步。

灌注速度要控制均匀。采用专用灌浆泵时，出浆口压力保持在0.2到0.4兆帕之间。如果压力过大，容易在套筒底部形成气泡；压力过小，浆体流动慢，可能出现冷缝。以直径180毫米、深度800毫米的套筒为例，单孔灌注时间控制在90到120秒比较合适。

排气是另一个容易被忽略的环节。在套筒顶部预留排气孔，孔径不小于10毫米。当浆体从排气孔连续流出且无气泡时，立即用木塞堵住。实际操作中，建议在排气孔处接一根透明软管，观察浆体颜色和气泡情况。如果发现浆体颜色变深或气泡持续不断，说明底部可能存在漏气点，需要停机检查。

一个实际项目的教训与经验

2023年参与的一个陆上风电项目，使用的是4.5兆瓦机型，塔筒底部法兰与基础之间设计了36个套筒。施工时正值梅雨季节，空气湿度达到95%。我们按常规配合比拌制了第一批浆体，发现流动度比实验室数据低了40毫米。原因是骨料表面吸附了水汽，导致实际用水量不足。后来调整了配合比，将拌合水用量增加3%，才恢复正常。

这个项目还遇到一个典型问题：灌注后第三天，发现有两个套筒的灌浆料表面有浮浆层，厚度约5毫米。分析原因是灌注时振动棒插入过深，导致骨料下沉、浆体上浮。我们要求后续施工中振动棒插入深度不超过套筒深度的三分之二，并且快插慢拔，这个问题再没出现过。

从验收数据来看，36个套筒全部取芯检测，28天抗压强度平均值达到132兆帕，标准差只有4.2兆帕。竖向膨胀率在0.025%到0.045%之间，完全满足设计要求。这个项目让我深刻体会到，风电安装套筒灌浆料的使用，材料性能是基础，但施工细节才是决定成败的关键。每道工序都按规范执行到位，才能保证风机在20年设计寿命内安全运行。
