地面裂缝修补，关键不是“堵”，而是“对症下药”。根据裂缝性质（静态或动态）和基层材质（混凝土、水泥砂浆或环氧地坪），选对修补料的类型和强度等级，才能保证不开裂、不脱落。我干了15年现场，处理过上千条裂缝，今天直接把这套选料逻辑讲透。

先搞清楚裂缝是“活的”还是“死的”

修补前第一件事，不是选料，而是判断裂缝是否还在发展。用塞尺测宽度，用裂缝测宽仪或石膏饼观察1-2周。如果宽度变化超过0.1mm，这就是动态裂缝，必须用弹性修补料。

静态裂缝相对简单。比如楼板收缩裂缝、墙地面干缩缝，宽度在0.2mm-3mm之间，用刚性修补料就能解决。但动态裂缝（比如温度变形缝、地基沉降缝）如果用刚性料，一个月内必然二次开裂，这是很多施工队栽跟头的地方。

实际操作中，我见过不少项目因为没做裂缝动态监测，直接用普通水泥砂浆抹平，结果三个月后裂缝原路返回。所以第一步，花一周时间观察，比盲目施工强十倍。

不同宽度裂缝对应不同修补料

裂缝宽度直接决定修补料的粒径和流动性。宽度小于0.5mm的微细裂缝，要用低粘度环氧树脂或改性丙烯酸酯灌缝胶。这类材料渗透性好，能顺着毛细孔渗入裂缝深处，形成“内粘合”。

宽度在0.5mm-3mm的常规裂缝，推荐使用聚合物改性水泥基修补料。这类材料按GB/T 50448-2015《水泥基灌浆材料应用技术规范》要求，28天抗压强度应达到40MPa以上，粘结强度不低于1.5MPa。现场施工时，水灰比控制在0.28-0.32，太稀会收缩，太稠灌不进去。

宽度超过3mm的宽裂缝，必须采用“开槽+填充”工艺。用切割机沿裂缝开V型槽，槽深不小于20mm，然后填入高强无收缩灌浆料。这类材料通常含有膨胀组分，能补偿收缩，确保与老混凝土粘结牢固。以某桥梁支座灌浆项目为例，我们处理过一条8mm宽的裂缝，开槽后灌入C60级灌浆料，28天强度达到65MPa，至今三年未复发。

修补料的施工窗口期与养护要求

很多人忽略温度对修补料性能的影响。水泥基修补料的最佳施工温度是5℃-35℃，低于5℃时水化反应停止，强度上不来；高于35℃时水分蒸发太快，容易干裂。环氧树脂类修补料对温度更敏感，低于10℃时固化时间延长至24小时以上，且粘结强度下降30%。

养护同样关键。水泥基修补料终凝后（约2-4小时），必须覆盖湿麻袋或喷洒养护剂，保持湿润养护至少7天。环氧类材料则要避免在潮湿环境下施工，基层含水率应低于6%。我见过一个地下车库项目，工人赶工期，环氧树脂刚涂完就遇回潮，结果大面积起皮脱落，返工成本超过20万。

经验上来说，修补料施工后24小时内禁止上人，72小时内避免重载。如果条件允许，用红外测温仪监测修补区域温度，确保温差不超过10℃，这是防止热胀冷缩导致二次开裂的实用手段。

常见修补料性能对比与选型误区

市场上主流修补料分三类：水泥基、环氧树脂、聚氨酯。水泥基价格低，与基层热膨胀系数一致，适合大面积修补，但养护期长。环氧树脂粘结强度高（可达3-5MPa），固化快，但价格贵且对基层干燥度要求高。聚氨酯弹性好，延伸率可达300%，专门用于动态裂缝，但耐紫外线差，室外使用需覆盖保护层。

一个常见误区是“越贵越好”。某商场地面裂缝，采购部直接买了进口环氧树脂，结果因为基层含水率超标（实测8.5%），两个月后全部脱壳。后来换成聚合物水泥基修补料，配合界面剂处理，成本降低40%，效果反而更好。选料不是比价格，而是比匹配度。

另一个误区是忽略界面处理。无论用哪种修补料，基层必须凿毛、清理浮灰、涂刷界面剂。按JGJ/T 259-2012《混凝土基层处理技术规程》，界面剂的拉拔强度应不低于0.6MPa。很多修补失败，问题就出在“料好但没粘住”。

一个真实案例：某物流仓库地面裂缝修补全程复盘

去年处理过一个6000㎡的物流仓库，地面是C30混凝土，使用五年后出现大量网状裂缝，最宽处达5mm。业主想省钱，打算直接铺环氧地坪盖住。我坚持先修补裂缝，否则环氧层会随着裂缝拉开。

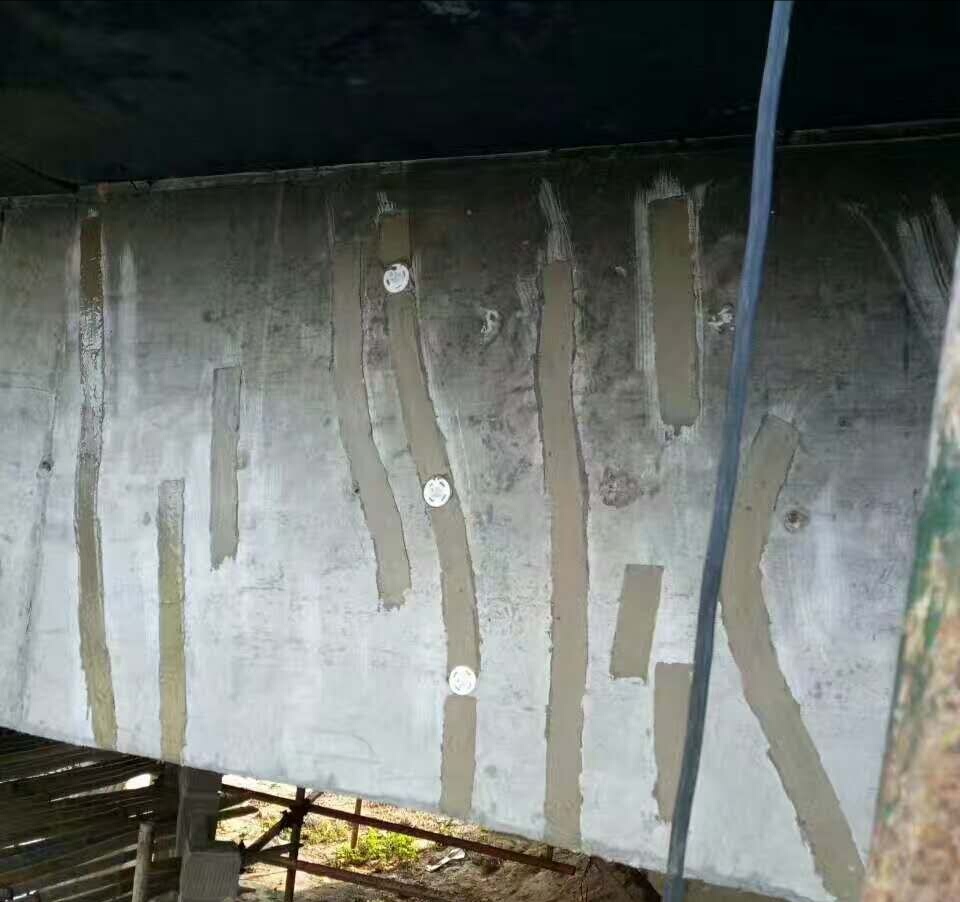

第一步，用裂缝测宽仪全仓扫描，标记出动态裂缝（约占30%）。第二步，对宽度小于1mm的裂缝，采用低压注浆工艺，注入低粘度环氧树脂；对1-5mm的裂缝，开V型槽后填充高强无收缩灌浆料（28天抗压强度55MPa）。第三步，整体打磨后涂刷环氧底涂，再铺2mm厚自流平环氧面层。

施工完成后，养护7天，用回弹仪检测修补区域强度，全部达到设计值的95%以上。半年后回访，没有一条裂缝反弹。这个项目的关键经验是：地面裂缝修补不能只看表面，必须把裂缝分类处理，动态裂缝用弹性材料，静态裂缝用刚性材料，最后用整体面层做保护，才能一劳永逸。
