计算预应力孔道压浆水泥实际用量，核心公式是：孔道净体积乘以充盈系数。具体来说，水泥用量（kg）= 孔道截面积（波纹管外径对应面积减去钢绞线总面积）× 孔道长度 × 压浆材料密度（约1.8-2.0 t/m³）× 1.05~1.10的损耗系数。这个系数考虑了孔道局部变形、浆液泌水及操作损耗，比原文中直接乘以0.8更符合现场实际和现行规范要求。

孔道净体积怎么算才准

计算预应力孔道压浆水泥用量，第一步是算准孔道内的净空体积。波纹管的内径和钢绞线的公称直径是关键参数。以常用Φ90mm波纹管、7φ5钢绞线为例：波纹管单孔截面积约6362mm²，7根钢绞线截面积约980mm²，净截面积约5382mm²。乘以孔道长度（比如30米），净体积就是0.161m³。这个数据是理论值，实际施工中还要加上波纹管接头、锚垫板内腔等额外空间。

经验上来说，每立方米净体积对应的水泥用量在1.8吨到2.0吨之间，具体取决于水胶比。按规范要求，水胶比控制在0.26-0.28时，水泥用量约1.85吨/立方米。以刚才的30米孔道为例，理论水泥用量约298公斤，加上10%损耗，实际备料按330公斤准备比较稳妥。

压浆料和压浆水泥不是一回事

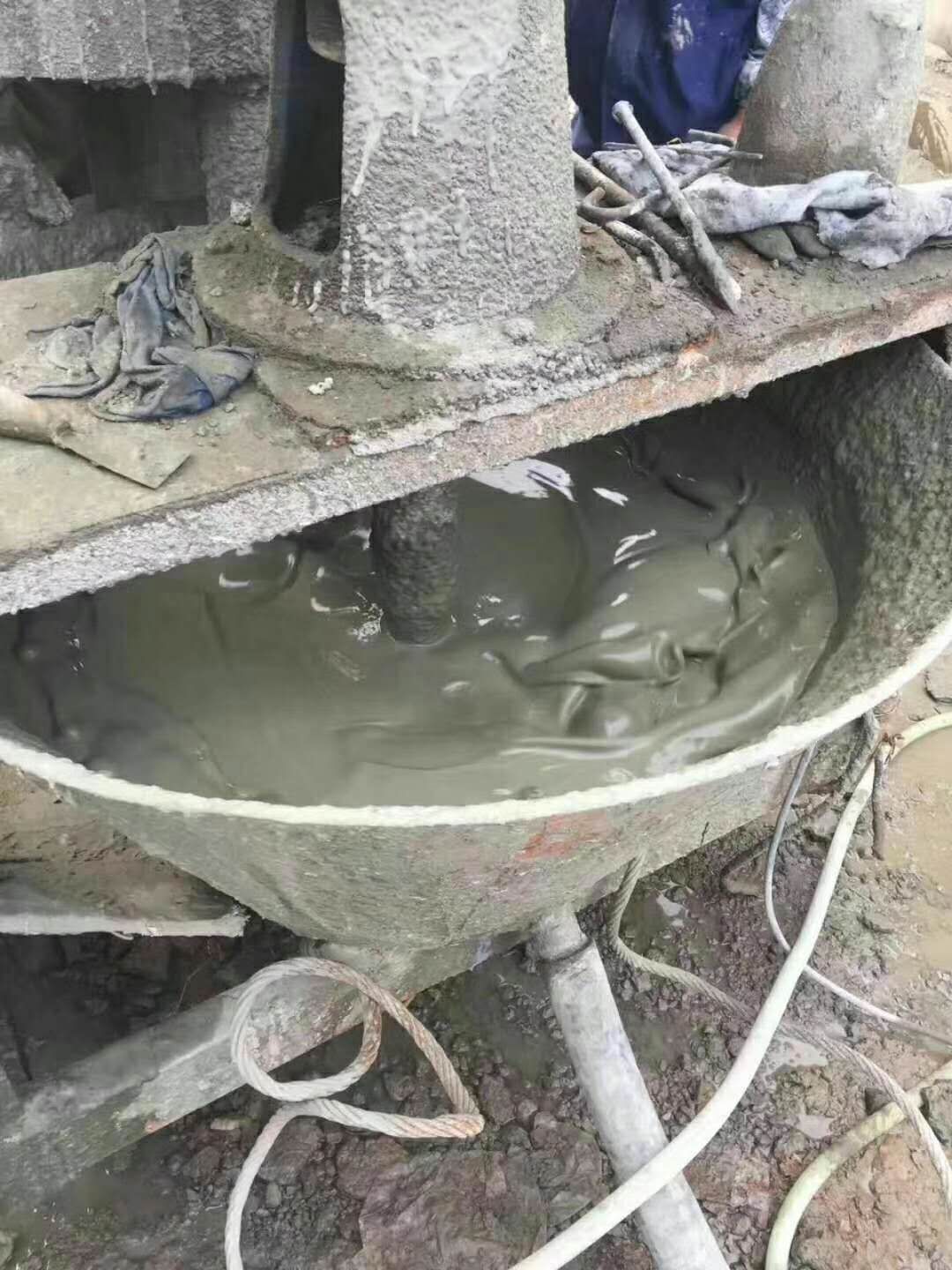

原文提到“与其他外加剂无关”，这个说法需要纠正。根据GB/T 50448-2015《水泥基灌浆材料应用技术规范》，预应力孔道压浆必须使用专用压浆料或压浆剂。专用压浆料是预拌好的干混料，现场只需加水搅拌；压浆剂则是与水泥、水现场配制的。两者都含有减水剂、膨胀剂、缓凝剂等组分，目的是控制浆液的流动度、泌水率和膨胀率。

实际操作中，流动度是控制指标：初始流动度应在10-17秒（流锥法），30分钟后流动度不低于10秒。泌水率24小时应小于1%，且泌水在48小时内能被浆体吸收。这些指标直接关系到压浆密实度，也是GB 50204-2015《混凝土结构工程施工质量验收规范》第7.4节的强制性要求。

压浆施工的温度和时间控制

压浆施工对温度有明确要求。根据JTG/T J22-2008《公路桥梁加固设计规范》和现场经验，环境温度低于5℃时不宜压浆，高于35℃时应采取降温措施。浆液温度应控制在5-30℃之间，拌合水温不超过35℃。压浆过程中，出浆口压力应保持在0.5-0.7MPa，稳压时间不少于3分钟，这是保证孔道内气泡排净的关键。

以某跨海大桥项目为例，我们在冬季施工时采用热水拌合（水温30℃），并在管道外包裹保温棉，确保浆液入模温度不低于10℃。稳压阶段，我们要求现场技术人员记录压力曲线，确保压力降不超过0.1MPa。如果压力下降过快，说明孔道存在漏浆点，需要立即排查。

质量验收的硬指标

压浆质量的验收依据GB/T 50448-2015和GB 50204-2015。抗压强度是核心指标：28天抗压强度应不低于30MPa（M30等级），且同一验收批次的试块强度平均值不低于设计值，最小值不低于设计值的0.75倍。原文提到的“1.35倍系数”是砂浆试块的抗压强度换算系数，不适用于预应力孔道压浆。压浆试块应采用70.7mm×70.7mm×70.7mm的立方体试模，每组3块，按标准养护条件养护。

现场检测还有一个关键指标——压浆饱满度。目前常用的是电磁波检测法或超声波检测法。如果检测发现空洞率超过5%，必须进行补压处理。补压时，在缺陷孔道两端钻孔，用高压注浆机注入环氧树脂浆液，压力控制在0.4-0.6MPa，直至出浆口流出纯净浆液。

常见问题：水泥用量算多了怎么办

实际施工中，水泥用量偏多是常态，但偏少就麻烦了。如果备料时发现水泥用量超出理论值30%以上，先检查孔道是否堵塞或变形。用直径略小于波纹管内径的探孔器通孔，确认无缩径或杂物。如果孔道通畅，那可能是波纹管接头处漏浆严重，这时需要调整压浆配合比，适当增加膨润土或微硅粉，提高浆液粘度，减少漏失。

另外，每批水泥进场后要做标准稠度用水量试验。不同批次的水泥需水量有差异，直接影响浆液流动度。建议每100吨水泥为一个检验批，检测其标准稠度、凝结时间、安定性三项指标。如果凝结时间异常（初凝＜45分钟或终凝＞10小时），立即停用并退场处理。
