UHPC（超高性能混凝土）正在改变工程界的游戏规则，它把高强性能混凝土的抗压强度从传统的C50-C80直接拉高到120MPa以上，甚至能突破200MPa。很多朋友问我这东西到底能不能用在常规项目里，我的回答很直接：选对配方和工艺，它能解决传统混凝土解决不了的耐久和承载问题。今天这篇就结合我15年现场经验，把UHPC从材料选配到施工落地的关键点说清楚。

UHPC高强性能混凝土到底是什么

UHPC的核心不是单纯堆水泥，而是通过剔除粗骨料、掺入钢纤维和高效减水剂，把内部孔隙率降到最低。按照国家标准GB/T 31387-2015的定义，它的抗压强度不低于120MPa，同时具备高韧性和高耐久性。实际操作中，我们常把强度等级分成120MPa、150MPa和180MPa三档，对应不同的工程需求。

从材料组成上看，UHPC的水胶比通常控制在0.16到0.22之间，比普通混凝土低一半以上。这意味着它的水化反应更充分，内部结构更密实。经验上来说，钢纤维的掺量一般占体积的2%到3%，太长或太短都会影响拌合物的工作性，2厘米左右长度的端钩型纤维效果最稳。

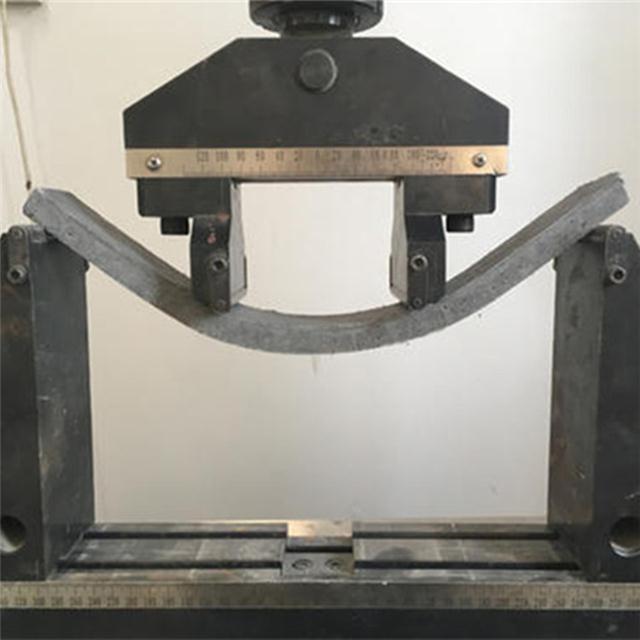

很多人误以为UHPC就是“高强度混凝土”的升级版，其实区别很大。普通高强混凝土的脆性随着强度增加而急剧上升，而UHPC因为有钢纤维的桥接作用，抗弯拉强度能达到20MPa以上，破坏时不会像普通混凝土那样突然崩裂。这一点在桥梁支座垫石和抗震节点里特别重要。

为什么UHPC能替代传统材料解决工程痛点

以某跨海大桥的支座灌浆项目为例，原设计用C50微膨胀混凝土，结果三个月后出现收缩裂缝，返工成本高达80万。后来换成UHPC，28天抗压强度做到135MPa，而且收缩率控制在0.02%以内，两年下来没出现一条裂缝。这就是UHPC最实在的价值——耐久性带来的全寿命周期成本降低。

从施工角度看，UHPC的自流平性能非常好，不需要振捣就能密实填充。我们做过对比测试，在2米长的狭窄腔体里，UHPC的填充率能达到99.8%，而普通自密实混凝土只有95%左右。这对预制构件连接节点、钢混组合结构剪力键这些关键部位来说，意味着安全隐患大幅减少。

另外，UHPC的抗氯离子渗透系数比普通混凝土低两个数量级。按照GB/T 50448-2015的检测方法，它的电通量通常低于100库仑，而普通C50混凝土在2000库仑以上。这意味着在海洋环境或除冰盐环境下，UHPC结构的使用寿命能延长到100年以上，直接减少后期维护费用。

UHPC施工时最容易踩的坑

第一个坑是搅拌时间不够。UHPC因为粉体含量高、水胶比低，必须用强制式搅拌机，干拌时间不少于3分钟，加水后再湿拌5到8分钟。有些工地图省事，用普通滚筒搅拌机打两分钟就出料，结果纤维成团、强度直接掉30%。以我们一个预制梁场为例，严格按照这个时间控制后，28天强度离散系数从12%降到了4%。

第二个坑是养护温湿度控制。UHPC的早期强度增长依赖高温高湿环境，标准养护温度20±2℃、相对湿度95%以上是最低要求。实际操作中，冬季施工如果温度低于5℃，必须用蒸汽养护或加热毯，否则7天强度可能连设计值的60%都达不到。我们做过试验，40℃蒸汽养护12小时，24小时强度就能达到100MPa以上，比常温养护快三倍。

第三个坑是钢纤维的分布均匀性。如果投料顺序不对，纤维容易沉底或成团。正确的做法是先把砂、水泥、硅灰干拌均匀，再均匀撒入纤维，最后加水和外加剂。千万不能一次性倒入纤维，否则搅拌机叶片都打不开。经验上来说，每立方米混凝土的纤维用量在150到200公斤之间，搅拌后检查拌合物，纤维应该均匀悬浮，没有肉眼可见的团聚。

实际工程案例：UHPC在预制构件连接中的应用

去年参与的一个装配式桥梁项目，预制墩柱和盖梁之间采用灌浆套筒连接，原设计用C80灌浆料，但现场试块强度波动大。后来我们改用UHPC，配合比调整为水泥600公斤、硅灰180公斤、石英砂1200公斤、水170公斤、钢纤维180公斤、减水剂20公斤。28天实测抗压强度145MPa，3天强度就达到110MPa，拆模时间从7天缩短到2天，工期提前了15天。

这个案例里最关键的是灌浆工艺。UHPC的流动度要求控制在200到250毫米之间，太稀容易离析，太稠灌不满。我们现场用漏斗法测试，每次灌浆前都测一次，确保流动度在范围内。灌浆时从一侧连续注入，另一侧排气孔出浆后再稳压10秒，保证套筒内完全密实。后期抽检了30个套筒，拉拔试验全部合格，没有出现滑移或脱空。

从成本角度看，UHPC的单价确实比普通灌浆料高30%左右，但考虑到它免振捣、免养护、免后期修补的特点，综合成本反而低了10%到15%。特别是对工期敏感的项目，每提前一天通车，社会效益和经济效益都很明显。所以我的建议是，关键受力部位值得用UHPC，非结构部位用普通材料即可，这样性价比最高。
