超高性能混凝土（UHPC）是抗压强度超过120MPa、具备高延性与超高耐久性的新型水泥基复合材料。它通过优化颗粒级配与添加钢纤维，解决了普通混凝土脆性大、易开裂的痛点，目前已在桥梁、建筑加固、装配式构件等领域广泛应用。

UHPC的核心性能指标与国标依据

UHPC的抗压强度通常在120MPa至200MPa之间，远超普通混凝土（C30-C60）。根据现行国家标准《GB/T 50448-2015 水泥基灌浆材料应用技术规范》，类似高强材料的抗压强度检测需按标准试件（100mm×100mm×100mm）进行。在抗折强度方面，UHPC可达20MPa以上，同时其抗拉强度（含残余抗拉强度）可控制在6MPa以上，这些参数是设计选型的关键依据。

在实际工程中，UHPC的耐久性指标同样重要。其氯离子扩散系数可低至0.02×10⁻¹²m²/s以下，抗冻融循环次数可达F300以上。这些数据直接对应《GB 50204-2015 混凝土结构工程施工质量验收规范》中关于耐久性验收的要求。操作上，建议在进场验收时同步委托第三方检测机构出具抗压强度、抗冻等级及抗渗等级报告。

UHPC的施工工艺与温度控制要点

与普通混凝土不同，UHPC的施工对温度和时间非常敏感。标准施工温度范围应在5℃至35℃之间，低于5℃时需采取加热搅拌或保温养护措施。以实际项目为例，在冬季施工中，我们通常将搅拌水温控制在30℃左右，并在浇筑后立即覆盖保温棉，防止早期冻害。

UHPC的搅拌时间比普通混凝土长，一般需3至5分钟，确保纤维均匀分散。浇筑后2小时内应完成振捣，避免纤维下沉。养护方面，标准养护时间不少于7天，早期保湿养护尤其关键，否则表面易出现塑性收缩裂缝。对于早强型UHPC产品，2小时后即可拆模，但建议仍保持覆盖保湿至24小时后再进入下一道工序。

UHPC的纤维增强机理与裂缝控制

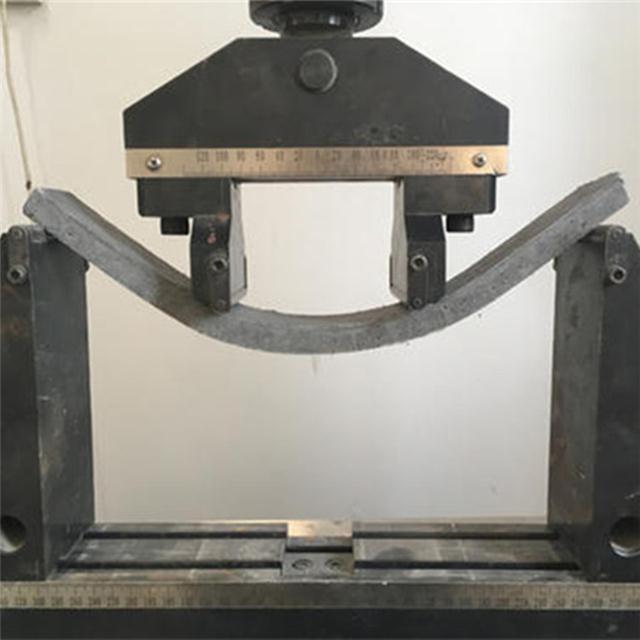

UHPC中均匀分布的钢纤维或有机纤维是其实现类金属应变硬化行为的关键。纤维体积掺量通常在2%至4%之间，长度多为12mm至20mm。当基体开裂后，纤维在裂缝处起到桥接作用，将裂缝宽度控制在0.1mm以下，从而大幅提升结构的抗渗与抗爆性能。

在实际工程中，纤维的分散性直接影响最终性能。搅拌时建议采用“先干混后加水”的投料顺序，避免纤维结团。如果现场发现纤维成团，应延长搅拌时间或调整投料顺序。验收时可参考《JGJ 145-2013 混凝土结构后锚固技术规程》中关于纤维增强材料的质量验收要求，重点检查纤维含量是否达到设计值。

UHPC在复杂工况下的自流平与预制应用

UHPC在加水后具有自流平性能，流动度通常控制在250mm至300mm（按《GB/T 50448-2015》附录A的流动度试验方法测定）。这一特性使其适用于模板复杂、配筋密集的节点部位，无需额外振捣即可填充密实。以某桥梁支座垫石施工为例，采用UHPC后，人工振捣工作量减少60%以上，且密实度检测合格率提升至100%。

在预制构件生产中，UHPC可浇筑出薄壁、异形构件，如预制楼梯、景观装饰板等。工厂预制时需控制脱模强度不低于40MPa，养护温度宜保持在20℃±5℃。运输过程中应注意防碰撞，构件边角易损部位可用泡沫垫保护。现场安装后，建议按《GB 50367-2013 混凝土结构加固设计规范》进行接缝处理，确保整体性。

UHPC与RPC的区别及常温养护优势

传统活性粉末混凝土（RPC）通常需要90℃以上高温蒸汽养护才能达到设计强度，而UHPC通过分子活化技术与高密度颗粒级配设计，实现了常温养护下的高强度与高耐久性。这一突破使UHPC的应用场景从工厂预制扩展到现场浇筑，包括隧道衬砌、水下结构、港口码头等。

在常温条件下（20℃±5℃），UHPC的28天抗压强度即可达到设计值的95%以上。对于早强型产品，2小时抗压强度可达20MPa以上，满足快速抢修工程的需求。但需注意，常温养护并不意味着可以省略保湿措施。经验上来说，养护期间相对湿度应保持在80%以上，否则强度增长会明显滞后。
