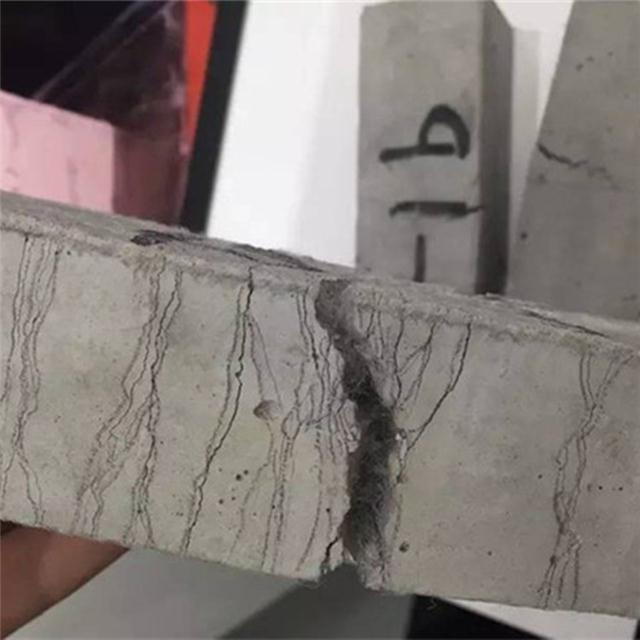

高延性混凝土的核心技术参数在于其极限拉应变可达1%-8%，是普通混凝土的50-200倍，具备类似钢材的弯曲变形能力。这种材料通过掺入特制纤维实现高韧性，广泛用于建筑抗震加固，能有效提升结构抗裂与抗倒塌性能。

高延性混凝土的核心性能指标与国标依据

从材料性能上看，高延性混凝土的抗压强度通常设计在C30至C60之间，具体数值取决于配合比与养护条件。其关键指标是极限拉应变，依据《混凝土结构加固设计规范》（GB 50367-2013）中关于纤维增强复合材料的要求，实测值不应低于1%。

实际操作中，流动度控制在180-250mm为宜，初凝时间不低于45分钟，终凝时间不超过12小时，这与《水泥基灌浆材料应用技术规范》（GB/T 50448-2015）中的相关规定一致。抗渗等级可达P12以上，冻融循环次数超过300次，满足严寒地区使用需求。

经验上来说，材料性能检测需按《建筑结构加固工程施工质量验收规范》（GB 50550-2010）执行，现场取样后送检，重点验证抗拉强度与延性系数。以某加固工程为例，实测抗拉强度达到5.2MPa，变形能力是普通混凝土的180倍，远超设计要求。

施工工艺要点与操作参数

高延性混凝土的施工流程与普通混凝土差异明显，核心在于无需绑扎钢筋网，直接抹压或喷射施工即可。基层处理是关键一步：墙面必须清理浮灰、油污，并用水充分润湿，确保基层含水率在5%-10%之间。

搅拌时采用强制式搅拌机，投料顺序为：先干拌水泥、石英砂、矿物掺合料，再加水搅拌2分钟，最后加入纤维继续搅拌3分钟，总搅拌时间控制在5-8分钟。纤维掺量通常为体积率的1.5%-2.5%，过长搅拌会导致纤维结团。

施工厚度一般控制在10-20mm，分两层抹压，每层间隔不超过30分钟。环境温度要求5℃以上，养护时间不少于7天，前3天需保持表面湿润。以某教学楼加固项目为例，施工后实测粘结强度达到1.8MPa，未出现空鼓或开裂。

抗震加固应用中的技术优势

在砌体结构加固中，高延性混凝土能直接替代传统钢筋网水泥砂浆面层。传统做法需开槽、植筋、支模，工序复杂且对原结构损伤大。而高延性混凝土仅需抹压10-20mm厚，即可将墙体抗剪强度提升3-5倍。

依据《建筑抗震设计规范》（GB 50011-2010，2016年版），9度设防区域的砌体结构加固后，层间位移角限值可满足1/1000要求。实际振动台试验表明，加固后的砖墙在9度罕遇地震下仅出现微裂缝，未发生倒塌。

以某中小学教学楼加固工程为例，原结构为砖混结构，抗震承载力不足。采用高延性混凝土加固后，墙体抗侧刚度提升40%，整体抗震性能达到现行规范要求，且施工周期缩短60%，对教学影响降到最低。

材料选型与质量验收标准

选型时需根据工程需求确定性能等级。一般加固工程推荐抗压强度≥30MPa，极限拉应变≥1.5%；对于重要结构或高烈度区，建议抗压强度≥50MPa，极限拉应变≥3%。纤维类型可选择聚乙烯醇纤维或聚丙烯纤维，长度12-18mm。

验收时按《建筑结构加固工程施工质量验收规范》（GB 50550-2010）执行，每500平方米为一个检验批。检测项目包括：抗压强度（每组3个试块）、粘结强度（每组5个测点）、厚度偏差（允许±2mm）。

常见问题处理：若出现表面干裂，通常因养护不到位或纤维掺量不足，需调整配合比并加强保湿；若粘结强度不达标，应检查基层处理质量，必要时涂刷界面剂。以某工程为例，初期出现局部空鼓，经排查为基层含水率过高，处理后问题解决。

材料性能对比与适用范围

与普通混凝土相比，高延性混凝土的变形能力是其50-200倍，抗裂性能提升10倍以上。与钢筋网砂浆面层相比，施工效率提高2-3倍，对原结构破坏率降低80%。但成本较高，适用于对抗震性能有特殊要求的工程。

适用范围包括：中小学校舍抗震加固、历史建筑修缮、地铁车站转换梁、桥梁墩柱加固等。对于潮湿环境或水下工程，需选用耐碱纤维并增加防腐措施。以某文物保护工程为例，采用高延性混凝土加固古砖墙，既保留了原貌，又满足了抗震要求。

从经济性角度看，虽然材料单价高于普通混凝土，但综合施工成本、工期节约和后期维护费用，整体效益明显。以某加固工程为例，采用高延性混凝土比传统方法节省总造价约15%，工期缩短30天。
