混凝土表面露筋破损，说白了就是保护层失效、钢筋外露，必须立即修补。这个问题在施工现场很常见，处理不当会直接影响结构耐久性。根据现行《混凝土结构工程施工质量验收规范》（GB 50204-2015）的要求，露筋深度超过保护层厚度1/3就必须做专项修补。

露筋破损是怎么发生的

混凝土表面露筋，根源在于保护层厚度不足或浇筑振捣不到位。以我经历的一个立交桥墩柱项目为例，工人振捣时插棒太深，直接碰到钢筋笼，导致水泥浆局部离析，拆模后露筋面积达到0.5平方米。这种情况在梁底、柱角这些钢筋密集区尤其常见。

另一个原因是模板拼缝不严漏浆。去年处理过一个高层住宅的剪力墙露筋，就是因为模板底部封堵不严，浇筑时水泥浆流走，石子堆积在钢筋周围。检测下来，那个部位的保护层实际厚度只有8毫米，而设计要求是25毫米。

还有养护不到位引发的表面收缩开裂。特别是夏季高温施工，水分蒸发过快，表层混凝土还没充分水化就开裂了，雨水顺着裂缝渗进去，钢筋锈胀后把保护层顶破。这类问题在顶板、梁侧面出现最多。

修补前必须做的检测

动手修补前，先要搞清楚露筋的范围和深度。用钢筋探测仪扫一遍，标出所有露筋点和保护层不足的区域。按《建筑结构检测技术标准》（GB/T 50344-2019）的要求，每10平方米至少测5个点。

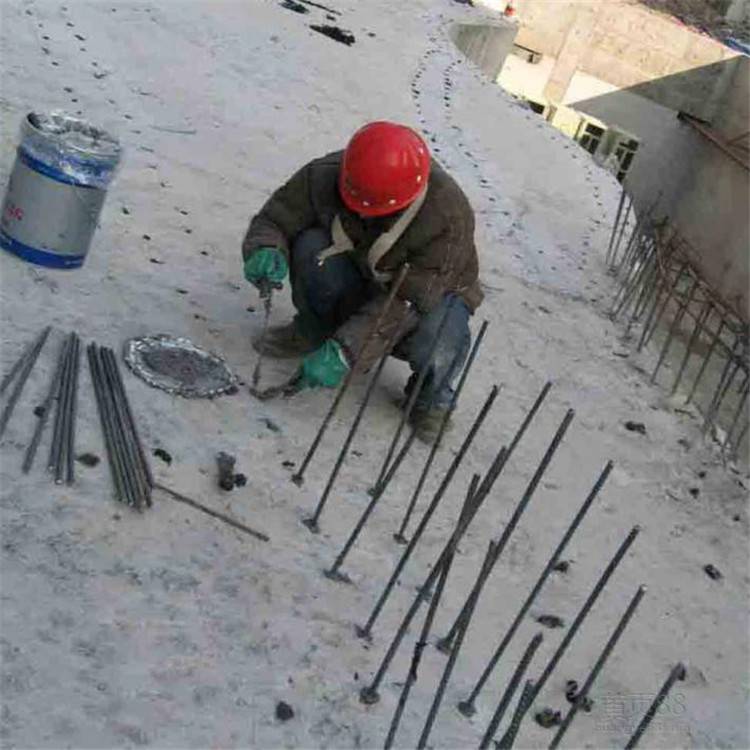

还要检查钢筋的锈蚀程度。用钢丝刷把露出的钢筋表面刷干净，如果锈蚀深度超过1毫米，或者截面损失率大于5%，就得先做除锈和阻锈处理。我在一个旧桥加固项目中遇到过钢筋锈断的情况，那就要先植筋补强。

实际操作中，别忘了敲击检查周边混凝土是否空鼓。用木锤轻敲，声音发闷的地方说明内部已经分层了。这类区域必须凿掉重做，否则修补上去也是白费功夫。

修补材料怎么选

修补混凝土表面露筋，材料选对就成功了一半。小面积露筋（深度小于10毫米）用聚合物水泥砂浆就行，这种材料粘结强度能达到1.5兆帕以上，干缩率控制在0.15%以内。大面积露筋或深度超过20毫米的，建议用自流平高强修补砂浆，28天抗压强度不低于40兆帕。

如果露筋部位处于潮湿环境或水位变动区，比如污水处理池、码头等，必须用环氧树脂砂浆或聚脲类材料。这类材料抗渗等级能达到P12以上，而且不怕氯离子侵蚀。有个码头桩帽修补项目，用环氧砂浆做了5年，钻芯取样看界面粘结完好。

选材时注意看产品标准。聚合物水泥砂浆执行JC/T 984-2011，环氧树脂砂浆执行GB/T 50726-2011。别图便宜买杂牌货，修补材料一旦失效，返工成本比材料费高得多。

施工步骤和关键控制点

第一步是基层处理。用切割机沿露筋区域切出修补边界，切深不少于10毫米，然后凿除松散混凝土。基面必须露出坚实的新鲜面，用高压水枪冲洗干净，保持湿润但无明水。这一步最容易被忽视，基面处理不好，再好的材料也粘不牢。

第二步是钢筋处理。用钢丝刷或喷砂把钢筋表面锈迹除掉，露出金属光泽。涂刷两遍阻锈剂，间隔时间按产品说明控制，一般不少于30分钟。阻锈剂干透后才能进行下一步。

第三步是涂刷界面剂。在湿润的基面上均匀涂刷聚合物界面剂，趁湿抹修补砂浆。界面剂涂刷后超过20分钟还没抹砂浆的，必须重新涂刷。修补砂浆要分层压实，每层厚度不超过15毫米，最后一层收光抹平。

养护环节不能省。修补完成后立即覆盖湿麻袋或塑料薄膜，养护期不少于7天。温度低于5摄氏度时，要用保温材料覆盖，否则修补层容易冻裂。经验上来说，养护期间每天洒水3-4次，保持表面始终湿润。

几个典型工程案例

去年处理过一个地铁站台板的露筋问题。站台板厚度只有120毫米，钢筋间距80毫米，振捣难度大。露筋面积约3平方米，深度在15到25毫米之间。我们采用自流平高强修补砂浆，施工时用模板支模灌浆，24小时拆模后表面平整，28天回弹强度达到45兆帕，比原设计强度还高5兆帕。

另一个案例是某化工厂的混凝土储罐基础。露筋位置在罐底边缘，长期接触酸碱溶液。我们用环氧树脂砂浆修补，先凿除到钢筋背面，再用环氧胶泥做防腐隔离层。这个方案用了两年多，定期检测发现修补层与基面粘结牢固，没有出现起壳脱落。

还有一个教训值得说。某小区地下室顶板露筋，施工队图省事直接用水泥砂浆抹平，结果三个月后修补层就开裂脱落了。原因很简单：水泥砂浆收缩率大，和原混凝土的弹性模量不匹配。后来凿掉重做，用聚合物砂浆修补，至今没出问题。这说明材料选型一定要对路，不能图省事。
