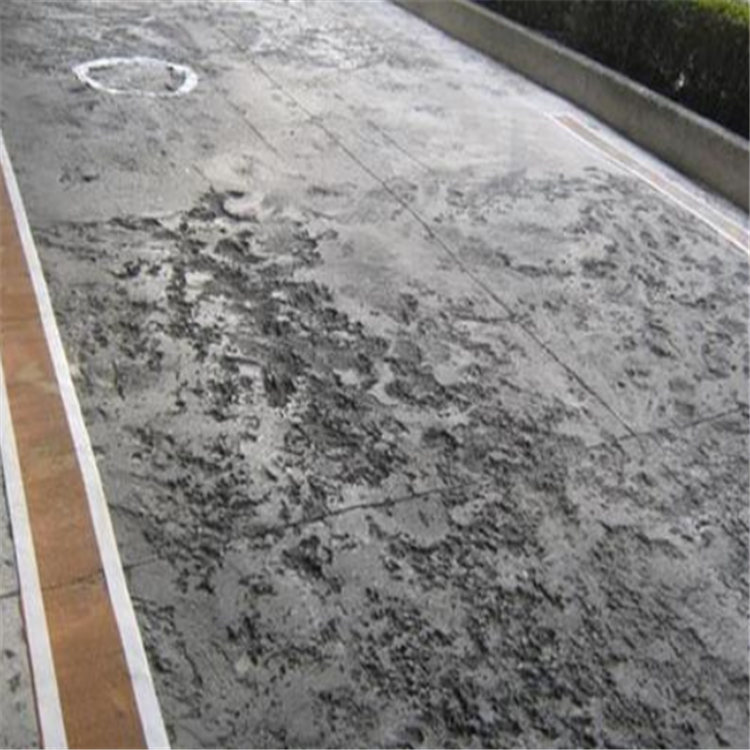

在建筑工程修补加固中，环氧树脂砂浆和环氧胶泥是两种常见的聚合物修补材料，核心区别在于骨料粒径与施工用途：砂浆含粗骨料（砂或细石），用于结构性厚层修补；胶泥为粉末状，用于薄层找平与防水防腐。选错材料会直接影响粘结强度与耐久性。

材料组成与骨料粒径的底层差异

环氧树脂砂浆由环氧树脂、水性环氧固化剂与粗骨料（石英砂或细石）按比例混合而成，骨料粒径通常在0.5mm-2.0mm之间，可承受较大荷载。环氧胶泥则以环氧树脂、固化剂与超细粉末（如硅微粉、水泥）为主，不含粗骨料，属于薄层修补材料。

从GB/T 50448-2015《水泥基灌浆材料》的骨料分级逻辑来看，砂浆类材料需满足≥50mm的流动度要求，而胶泥类材料更侧重于触变性与抗流挂性能。实际操作中，用环氧胶泥填补深度超过5mm的坑洞，会出现收缩开裂；用环氧砂浆做2mm以下的薄层找平，则因骨料裸露导致表面粗糙。

以某高速桥梁支座垫石修补为例，设计要求修补层厚度为10-20mm，采用环氧树脂砂浆一次成型，28d抗压强度达到55MPa以上，满足JTG/T J22-2008《公路桥梁加固设计规范》中对修补材料强度不低于原混凝土C40的要求。若错用胶泥，厚度超过5mm即出现干缩裂缝。

核心性能参数与适用场景对照

环氧树脂砂浆的28d抗压强度通常在40-60MPa之间，抗折强度≥8MPa，与混凝土的粘结强度≥2.5MPa（依据GB 50367-2013《混凝土结构加固设计规范》第4.5条）。环氧胶泥的抗压强度较低，约20-35MPa，但粘结强度更高，可达3.0MPa以上，且具备更好的抗渗性（渗透系数≤1×10⁻¹¹cm/s）。

经验上来说，选择依据主要看修补层厚度：厚度≥5mm的结构性修补，用环氧树脂砂浆；厚度在1-5mm的防水、防腐、找平层，用环氧胶泥。以某污水处理池内壁防腐工程为例，池壁混凝土表面存在蜂窝麻面，深度3-5mm，采用环氧胶泥刮涂两遍，总厚度控制在4mm，经28d养护后闭水试验无渗漏，满足GB 50204-2015《混凝土结构工程施工质量验收规范》中对防水层的要求。

注意：环氧胶泥不适用于承重部位。某商业楼板面找平层施工时，因设计厚度仅3mm，工人误用环氧树脂砂浆，导致骨料外露、表面无法收光，最终返工。这类案例提醒我们，材料选型必须与设计厚度、受力状态挂钩。

施工工艺参数与养护要点

环氧树脂砂浆施工前，基面需进行凿毛处理，露出坚实基层，并用高压水枪清除浮灰。钢筋除锈后，应涂刷两道环氧防腐底漆（干膜厚度≥100μm），这是GB 50550-2010《建筑结构加固工程施工质量验收规范》第5.3条的强制要求。砂浆拌合时，环境温度宜控制在10-30℃，超过35℃需采取降温措施，否则适用期缩短至20分钟以内。

环氧胶泥施工相对简便，可直接用刮刀批刮，但需注意：一次刮涂厚度不宜超过3mm，若需多层施工，层间间隔应控制在4-6小时（25℃条件下）。养护方面，两种材料均需在湿润环境下养护7天以上，湿度保持在60%-80%，避免暴晒和强风。某电厂冷却塔内壁修补案例显示，养护不足3天就通水运行，环氧树脂砂浆出现起皮脱落，原因就是早期强度未达标。

对于冬季施工，当环境温度低于5℃时，应选用低温型固化剂，并采取暖棚保温措施。JGJ 145-2013《混凝土结构后锚固技术规程》中明确要求，环氧类材料在低于5℃时不得施工，这一点在工程交底时经常被忽视。

质量验收标准与常见问题处理

验收时，环氧树脂砂浆需检测28d抗压强度、与混凝土的粘结强度（拉拔试验）、以及外观质量（无空鼓、无裂缝）。GB 50367-2013规定，修补后粘结强度不得低于原混凝土抗拉强度的80%。环氧胶泥则侧重检测抗渗等级（≥P10）和粘结强度（≥2.0MPa），外观要求表面平整、无气泡、无流挂。

常见问题中，环氧树脂砂浆最容易出现的是“骨料下沉”和“表面泛油”。骨料下沉通常是因为固化剂用量不足或搅拌不均匀，可调整固化剂比例至树脂:固化剂=2:1（重量比），并延长搅拌时间至3分钟以上。表面泛油则是树脂未完全固化，需检查是否在低温或高湿环境下施工，必要时改用低粘度固化剂。

环氧胶泥的典型问题是“起泡”和“龟裂”。起泡多因基面含水率超过8%或未做封闭底漆，解决方案是：施工前用含水率测试仪检测，超标时先涂一道环氧封闭底漆。龟裂则是一次刮涂过厚所致，应控制单层厚度≤2mm，并分次施工。以某地下室防水修补为例，原方案用环氧胶泥一次刮涂5mm，7天后出现网状裂纹，后改为分三次刮涂（每次1.5mm），问题解决。

材料储存与现场调配规范

环氧树脂砂浆和环氧胶泥均需在阴凉干燥处储存，温度控制在5-35℃，避免阳光直射。树脂与固化剂分开存放，保质期一般为12个月（未开封）。现场调配时，必须使用电子秤精确计量，误差控制在±2%以内。某工地因工人凭经验“随手倒”固化剂，导致树脂不固化，最终铲除重做，损失近3万元。

搅拌时，先加入树脂组分，再缓慢加入固化剂，用低速搅拌机（转速≤300rpm）搅拌2-3分钟至颜色均匀。注意：搅拌时间过长或转速过高，会引入气泡，影响最终强度。对于环氧胶泥，搅拌后需静置1-2分钟消泡，再进行批刮。这一点在GB 50550-2010附录C中有明确要求。

经验上来说，每次拌合量应控制在30分钟内用完，夏季高温时缩短至15分钟。剩余材料不得倒回原桶，避免污染整桶物料。以某桥梁支座灌浆为例，现场一次拌合20kg环氧树脂砂浆，3名工人配合施工，15分钟内完成浇筑，28d后钻芯取样检测，强度达到设计值的110%。
