道钉锚固剂的使用方法其实不复杂，核心就三步：清孔、搅拌、注浆。作为在工地上摸爬滚打十几年的材料工程师，我见过太多因为细节没到位导致的返工。今天直接把这套道钉锚固剂使用的实操流程拆开讲透，从材料选择到养护完成，保证你看了就能上手。

选对材料比干活更重要

不是所有锚固剂都适合道钉固定。铁路、矿山、桥梁用的道钉，承受的是高频振动和剪切力，必须用改性环氧树脂类或无机快硬型锚固剂。普通水泥砂浆强度上不去，用不了半年就会松动。

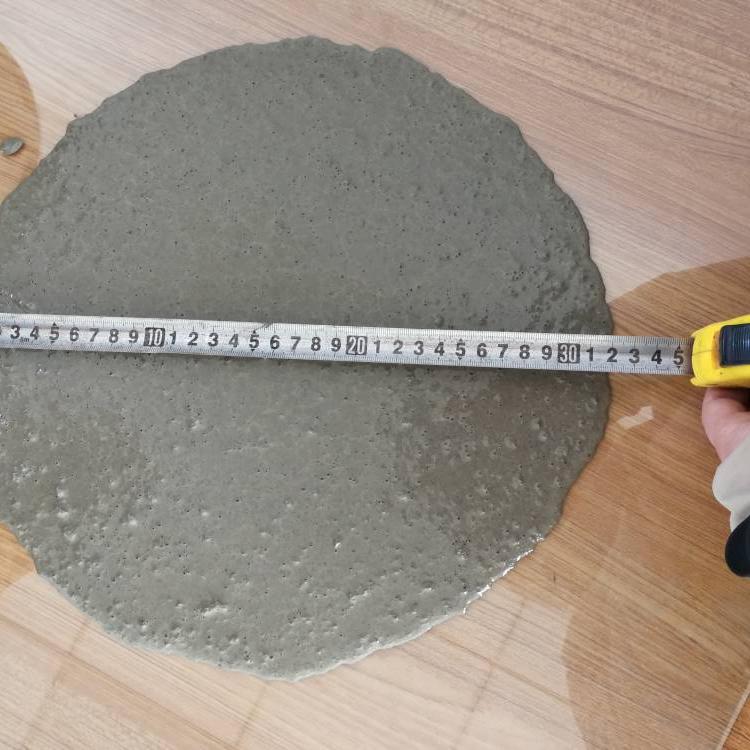

选材时重点看两个指标：一是抗压强度，按GB/T 50448-2015标准，锚固道钉用的材料28天抗压强度不能低于60MPa；二是流动度，初始流动度要≥300mm，保证能填满孔道。实际操作中，我建议直接选检测报告里带“铁路用”字样的产品，省心。

另外注意环境温度。低于5℃时，无机类锚固剂水化反应会变慢，得用低温型配方；高于35℃时，环氧类材料固化太快，施工时间会被压缩到10分钟以内，新手容易手忙脚乱。

清孔这道工序，马虎不得

钻孔直径通常比道钉大6-8mm，深度按设计走，一般不低于150mm。钻完孔别急着灌浆，先用高压气枪把孔内粉尘吹干净，再用毛刷来回刷几遍，最后用湿布擦一圈。这一步叫“三吹两刷一擦”，是行业里的老规矩。

有个真实案例：某桥梁支座更换项目，施工队图省事没清孔，直接灌浆。结果三天后拉拔测试，道钉一拉就出来，拔出来的锚固剂表面全是浮灰。最后全部返工，多花了三天工期。经验上来说，清孔不干净是锚固失败的头号原因，没有之一。

清完孔最好用丙酮或酒精洗一遍，把油污和水分都带走。特别是旧孔改造项目，孔壁可能渗油，这一步不能省。

搅拌和注浆，节奏要稳

按厂家给的配比称料，别凭感觉倒。先把液体组分倒进桶里，再慢慢加粉料，边加边用低速电钻搅拌（转速400-600转/分钟）。搅到没有干粉团、颜色均匀为止，大概2-3分钟。搅好的浆料像酸奶一样稠，能挂住搅拌棒就行。

注浆时用灌浆枪或长嘴漏斗，从孔底开始往上灌，让浆料自己往外冒，把空气排干净。灌到孔口溢出浆料时停手，别灌太满，留1-2mm空间给道钉插入时挤出多余浆料。道钉插进去后，轻轻旋转半圈，让锚固剂和道钉表面充分接触。

注意操作时间。环氧类锚固剂的可施工时间一般在20-30分钟（25℃环境下），过了这个时间浆料开始发粘变稠，再灌进去就填不实了。夏天施工时，一次别拌太多，够10分钟用的量就行。

养护到位，强度才出得来

道钉插好后别急着上荷载。无机类锚固剂需要保湿养护，用湿布盖住孔口，每天洒水2-3次，养护期至少7天。环氧类不需要洒水，但要防止暴晒和雨淋，养护期3-5天即可达到设计强度的80%。

有个关键点：养护期间不能振动道钉。有些施工队为了赶进度，养护不到24小时就拧螺母上轨道，结果锚固剂还没硬化到位，道钉被拧松了。按GB/T 50448-2015要求，锚固剂抗压强度达到设计值的70%以上才能施加荷载，这个数值一般对应养护3-5天（视温度而定）。

做拉拔测试时，按规范抽检5%的道钉，拉力值要达到设计要求的1.5倍才算合格。以常用规格M24道钉为例，拉拔力通常不低于150kN。

几个容易翻车的细节

第一个是孔内积水。钻孔时如果遇到含水层，水会从孔壁渗出来。这时候得先用热风机把孔吹干，再灌浆。带水施工的话，锚固剂和孔壁粘结不牢，后期道钉会慢慢松动。

第二个是道钉表面处理。新道钉表面有防锈油，得用钢丝刷或砂纸打磨一下，露出金属光泽再插。油膜会阻断锚固剂和道钉的粘结，这个坑我见过不止一次。

第三个是冬季施工。气温低于0℃时，无机锚固剂里的水会结冰，导致强度直接归零。这时候要么用低温型材料，要么搭暖棚加热。经验上来说，-5℃以下不建议施工，除非有可靠的保温措施。

最后提醒一句：每批锚固剂进场后，先做小样试验。按实际配比拌一点，插一根道钉，养护到规定时间后做拉拔测试。合格了再大面积施工，这是最稳妥的做法。
