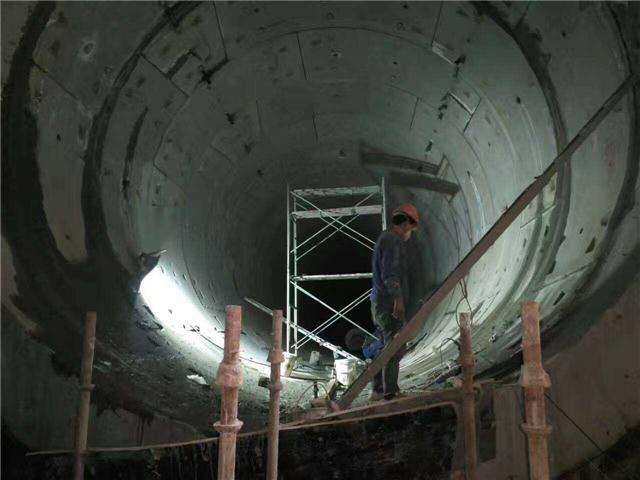

隧道施工中，注浆环节直接决定盾构管片与地层的填充密实度与防水效果。预拌盾构注浆材料因其质量稳定、施工便捷，正逐步替代传统现场搅拌工艺。本文从材料特性、配比设计、施工控制到工程案例，系统解析这一技术要点。

什么是预拌盾构注浆材料

预拌盾构注浆材料是指在工厂按固定配比将水泥、细骨料、膨润土、外加剂等组分预先混合均匀，现场只需加水搅拌即可使用的干混砂浆。与现场人工配比相比，其核心优势在于材料匀质性和性能稳定性。

按《盾构法隧道施工与验收规范》（GB 50446-2017）要求，注浆材料需满足流动性、填充性、早期强度及抗渗性等指标。预拌产品出厂时即附带配合比报告和性能检测数据，省去了现场多次试配的麻烦。

实际操作中，预拌盾构注浆材料根据工程需求分为惰性浆液和硬性浆液两类。前者用于临时填充，28天强度控制在0.5-1.0MPa；后者用于永久结构，28天强度可达5-10MPa，满足不同地层条件。

为什么选择预拌盾构注浆

从施工效率来看，传统现场搅拌需要单独存放水泥、砂、膨润土等材料，占用场地且容易受潮结块。预拌材料采用密封袋装或散装罐车运输，到场后直接加水搅拌，单台设备每小时可制备8-12立方米浆液，效率提升30%以上。

质量管控方面，预拌产品由工厂按固定配方生产，每批次留样检测。以某地铁区间施工为例，采用预拌材料后，注浆体28天强度离散系数从现场搅拌的0.25降至0.08，填充密实度从85%提升至95%以上。

另外，预拌材料能有效控制泌水率和收缩率。根据《水泥基灌浆材料应用技术规程》（GB/T 50448-2015），注浆材料泌水率应小于2%。工厂通过调整膨润土和纤维素醚掺量，可将泌水率稳定控制在1.0%以内，避免浆液离析。

如何正确使用预拌盾构注浆材料

第一步是水料比控制。预拌材料出厂时标注了推荐加水量，但现场需根据实际温度调整。夏季施工时，水温超过30℃会导致浆液流动度损失加快，此时需将加水量上调2%-3%并加入缓凝型外加剂；冬季低于5℃时，需用温水拌合并加入防冻组分。

搅拌时间同样关键。使用高速搅拌机时，投料后搅拌时间不应少于3分钟，确保干粉与水充分混合。经验上来说，搅拌完成后静置1-2分钟消泡，再进行注浆作业，能有效减少气泡造成的空洞。

注浆压力控制需根据埋深和地层条件设定。一般软土地层注浆压力控制在0.3-0.5MPa，砂卵石地层可提高至0.6-0.8MPa。实际操作中，以注浆量为主、压力为辅，当压力突然升高超过设定值10%时，应暂停注浆并检查管路是否堵塞。

施工中常见的质量问题与对策

浆液堵管是现场最头疼的问题。原因多为加水不足或搅拌时间不够导致干粉结团。预防措施包括：使用前检查搅拌机叶片磨损情况，确保搅拌充分；每次停机超过30分钟需清洗管路；在注浆泵入口加装过滤网（孔径2-3mm）。

注浆体强度不足通常与养护条件有关。盾构隧道内湿度大、温度低，注浆后应保持管片背后环境湿度不低于80%，养护时间不少于7天。若发现强度异常，需取样做抗压试验，并与出厂配合比进行比对，排查是否因加水过多导致水灰比超标。

还有一个容易被忽视的问题是材料储存。预拌盾构注浆材料采用防潮包装，但现场堆放时仍需离地20cm以上，并覆盖防水布。存放超过3个月的材料，使用前应重新检测流动度和强度，确认合格后方可使用。

某地铁区间盾构注浆案例经验

2023年参与的某市地铁6号线区间施工，隧道埋深18-25米，穿越粉质黏土和砂层交替地层。初期采用现场搅拌浆液，出现多次堵管和注浆不饱满问题，导致管片错台超过规范允许值（5mm）。

改用预拌盾构注浆材料后，配合比调整为水泥：砂：膨润土：外加剂=1:2.5:0.3:0.02，水料比0.45。现场每车次取样检测流动度（控制在16-20秒）和泌水率（＜1.5%）。注浆完成后，每环管片进行雷达扫描检测，填充密实度达到97%以上，管片错台控制在3mm以内。

这个案例说明，预拌材料配合严格的现场管控，能有效解决复杂地层下的注浆质量难题。后续该标段3000环管片注浆全部采用预拌材料，未出现一次质量返工。
