C80/C90/C100/C110/C120风电灌浆材料主要用于大型风电基础二次灌浆，加水搅拌均匀后直接使用，具有高抗疲劳、韧性好、耐老化、强度高、早强、耐腐蚀等特点。

第一，产品优势

1、抗拉强度高：超过EN206级，例如，C100/115级。

2、抗疲劳能力好。

3、早期强度发展迅速，可以快速投入使用和拆卸临时支撑。

4、在20°C下24小时，≥50MPa

5、高流态，不泌水，防锈。

适用范围

1、风力涡轮机装置注浆，即采用预应力技术安装的装置，例如，在陆地风能发电机的前提下安装注浆。

2、所需的抗疲劳设备。

3、在非常严格的条件下进行灌浆，例如气温低至2°C.

4、锚定风力发电机塔体螺栓。

5、对于25mm到300mm的强度、模量、延展性要求较高的间隙添加。

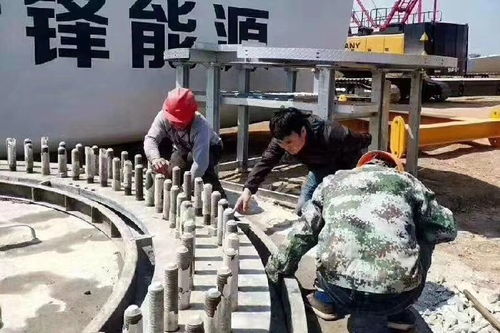

施工工艺

施工技术

(1)锚板埋件按螺栓基础图安装。

(2)将锚板支撑螺栓与相应的埋件焊接牢固，焊脚高度≦6mm，调整支撑螺栓，使下锚板达到图纸建筑标高，且下锚板平整度≦3mm，锚板与基础同轴度≦5.0mm.

(3)混凝土浇筑后，规定锚板顶面在一个平面内，其偏差不得超过2毫米。当制造商有特殊要求时，应按照制造商的要求执行，并尽可能减少安装误差。

(4)锚栓穿入下锚板后，下锚板底部应全部垫上垫片，同时将下螺母拧紧至300N。.m,不能错过。在浇筑锚板下部分垫层之前，应进行隐蔽工程验收。经监理验收，露出的丝口不得少于2个扣子和签证。只有达到标准(螺母无遗漏、拧紧)后，才能浇筑。

左右锚板的同轴度应该是5)≦3mm.

(6)螺栓组合件应在混凝土浇筑过程中进行关键维护，上锚板和螺栓的上端应用塑料布或雨布包裹，以免上锚板和螺栓在浇筑混凝土时被污染或损坏。

(7)主体混凝土浇筑完成3天后，可进行灌浆施工。二次灌浆规定无收缩、无泌水、自流平、性能、防腐蚀(锈蚀)。灌浆材料的厚度允许误差±5mm，应该继续施工。灌浆材料的施工、维护应按照GB/T50448-2015的《水泥基灌浆材料应用技术规范》进行。

(8)水泥基灌浆材料接触的混凝土表面应充分凿毛。灌浆前，应清洗接触灌浆材料的机器底板和混凝土基础表面，不得有松动碎石、浮浆、浮灰、油渍、果蜡等。灌浆前24小时，基本混凝土表面应充分浸泡，灌浆前1小时清除水分。

(9)二次灌浆时，应从一侧进行灌浆，直至从另一侧溢出，不得从相对两侧同时进行灌浆。灌浆开始后，应继续进行，灌浆时间应尽可能减少。

灌浆材料达到设计强度后，表面涂上普通环氧煤沥青，干膜厚度不低于300um。.按照“埋地钢管环氧煤沥青防腐层技术标准(SY0447-2014)”实施。

(11)基本混凝土强度达到后，可进行吊装施工，螺栓张拉至设计预拉力926kN，超张拉指数1.15，螺栓验收合格后，风扇可调节发电。
