桥梁损坏的原因及整改目标：

病因:道路桥梁变形缝设备长期暴露在空气中，直接承受车轮载荷的反复冲击，是桥梁结构容易损坏、难以修复的部分。变形缝位置损坏的原因如下:

载荷原因：具体经营车轴载荷远高于设计轴载荷，加之车流量增大，汽车冲击效果也明显增大，造成损坏。

设计原因:桥梁变形缝顶层钢板厚度不足，导致剪切损坏。防潮排水设施不完善，因渗水、渗水、锚固件腐蚀严重，梁端和支座腐蚀严重，成为损坏的原因之一。

施工原因:部分桥梁变形缝的锚固件很少与主梁(板)连接。在荷载的影响下，容易造成焊接和脱落，不易传递力量。微小的变形可能会转化为大的偏移，最终导致变形缝混凝土失去粘结性。

锚固件焊接质量差，只注重表面质量，忽略内部质量标准。

有些细节结构不能完全按照图纸要求施工。

日常管理维护原因：

未能及时仔细清理散落在变形缝上的杂物，严重影响变形缝的伸缩权。

桥梁老化缓慢，维修不足，破坏程度不断扩大。

自然化环境腐蚀：化冰盐腐蚀和冻融破坏，导致结构混凝土由浅入深的破碎、脱落，以及结构钢筋腐蚀。

需要注意的是，螺钉之间的间隔应提前确定，以便与橡胶垫孔对齐。螺丝的长度要合适，既不能太长也不能太短。如果太长，会比地面刺穿轮胎。如果太短，螺母的扣子太少，很容易导致脱扣。

整治目标：

对于钢筋进行防锈处理，减缓钢筋的生锈速度。如有必要，更换损坏严重的钢筋，修复承载力。

彻底清除损坏、粉碎、已失去强度的混凝土，用维修宝高性能快速修复材料修复原有结构，修复混凝土的压实度、强度和整齐性。

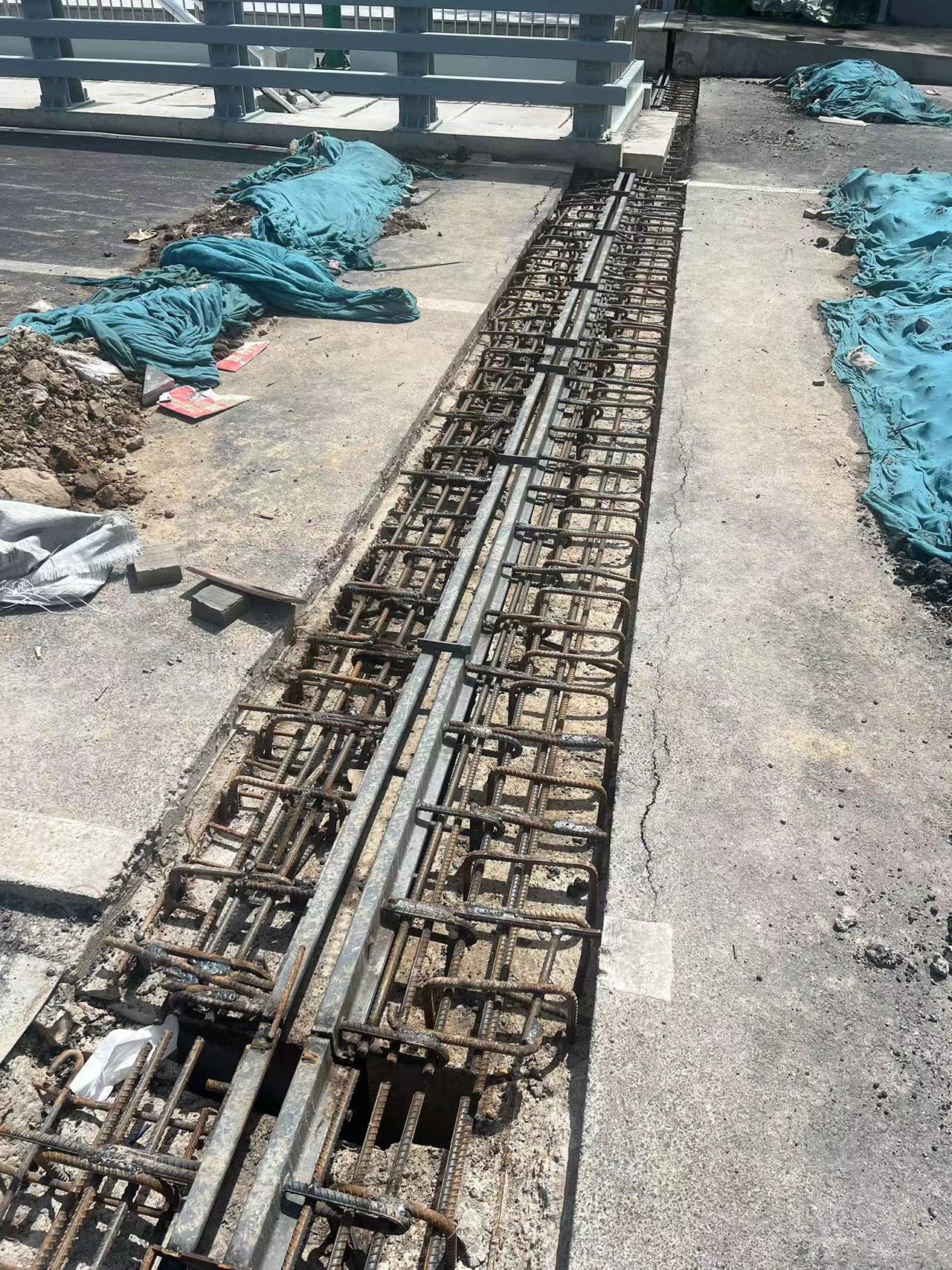

施工流程：

画线切割→切割缝内填充物清除→搅拌材料→修复浇制砼→砼养生

1、切割机画线切割：用切割机切割需要修复的缝隙区域进行切割。

2、清洁：风镐将操作面内的松动水泥混凝土凿除整齐，应凿毛至硬层。

3、清洗：用高压风枪清洗修补槽内的碎石、烟尘等，确保无松动物，然后用高压水枪进行彻底清洗。

4、湿润：充分湿润切割好的修复槽，确保没有明水，如果有明水，用海绵或毛巾析出水。

5、原料加水搅拌:将材料和水充分搅拌，加水量在13%-15%时效果良好。搅拌时，应充分搅拌均匀，以确保没有粉末球和气泡。如果仍然有粉末球和气泡，搅拌前可以静止一分钟，搅拌时间应为5分钟。

6、修复裂缝:将搅拌均匀的修复宝RT-2修复材料倒入裂缝修复槽中，立即用振动棒振捣，用刮刀平整控制标高，然后用刮刀收集光线一次成型。操作时间在20分钟以内，不得二次擦拭。

7、维修：待材料终凝后，立即撒水，并覆盖土工布进行维修，等待2小时即可开通交通。
