C110风电灌浆料是用于风电等大型设备基础灌浆处理的高新科技复合材料。它性价比超高，在风电领域优势明显，随着中国风电发展，其应用越来越广泛。下面为您详细介绍C110风电灌浆料的特性、施工要点及养护方法。

C110风电灌浆料特性

C110风电灌浆料以优质水泥为主要胶凝材料，高强度骨料增强，辅以高效塑化剂、膨胀剂等高科技材料，依据活性粉末及最紧堆积原理复合而成。它具有良好的流动性和稳定性，能确保灌浆密实。风电灌浆料的强度增长快，可有效提高设备基础的承载能力。

根据GB/T 50448-2015，其抗压强度等性能指标有严格要求。例如，1天抗压强度不应低于20MPa，3天抗压强度不应低于40MPa，28天抗压强度不应低于60MPa。这些数据保障了风电设备基础的稳固性。

C110风电灌浆料施工要点

建议使用强制混合器进行机械混合。先加3/4所需水搅拌3至5分钟，再加剩余水搅拌至均匀。手动搅拌时，先将3/4物料和水倒入搅拌，30秒后倒入剩余物料和水搅拌均匀，整个混合时间不超2分钟。风电灌浆料搅拌位置应靠近施工现场，减少输送距离。

若搅拌浆液表面有大量气泡，可放置约3分钟或气泡消失后灌浆。手动搅拌可辅助使用混凝土振动棒。施工时要注意环境温度，一般在5℃至35℃为宜，温度过低或过高会影响灌浆料性能。

C110风电灌浆料养护方法

自然养护时，灌浆后及时喷洒养护剂，用塑料薄膜或湿草袋覆盖，保持湿润。浇水养护不少于7天，养护用水与搅拌水相同。如灌浆表面不便浇水，可喷涂固化剂。风电灌浆料养护期内要避免扰动，确保强度正常增长。

冬季施工，灌浆后覆盖薄膜和绝缘材料，初始固化温度不低于5℃，负温不浇水养护。拆除模具后，若表面温度与环境温度差值大于20℃，及时覆盖绝缘材料。环境温度低时，可采用手动加热养护。

C110风电灌浆料性能优势

C110风电灌浆料具有卓越的流动性，其初始流动度可达300mm以上，能在复杂的风电设备基础灌浆施工中轻松填充各个角落，确保灌浆密实无空隙。该灌浆料的抗压强度增长迅速，一天抗压强度可达到20MPa左右，三天抗压强度能突破40MPa，后期强度更是稳定增长，28天抗压强度可高达80MPa以上，完全满足风电设备长期运行的承载需求。在抗冻性能方面表现出色，经过多次冻融循环试验，质量损失率小于5%，强度损失率小于20%，能有效抵御寒冷地区恶劣气候环境的影响。例如，在北方某风电场项目中，使用C110风电灌浆料进行基础灌浆，历经多年寒冬考验，设备基础依然稳固如初，未出现因冻融破坏导致的灌浆层损坏问题。

它的粘结强度也十分突出，与金属、混凝土等多种基材的粘结强度均能达到1.5MPa以上，为风电设备的可靠安装提供了有力保障。而且，C110风电灌浆料具有良好的耐久性，对化学介质如硫酸盐等具有较强的抵抗能力，能有效延长风电设备基础的使用寿命。

C110风电灌浆料适用范围

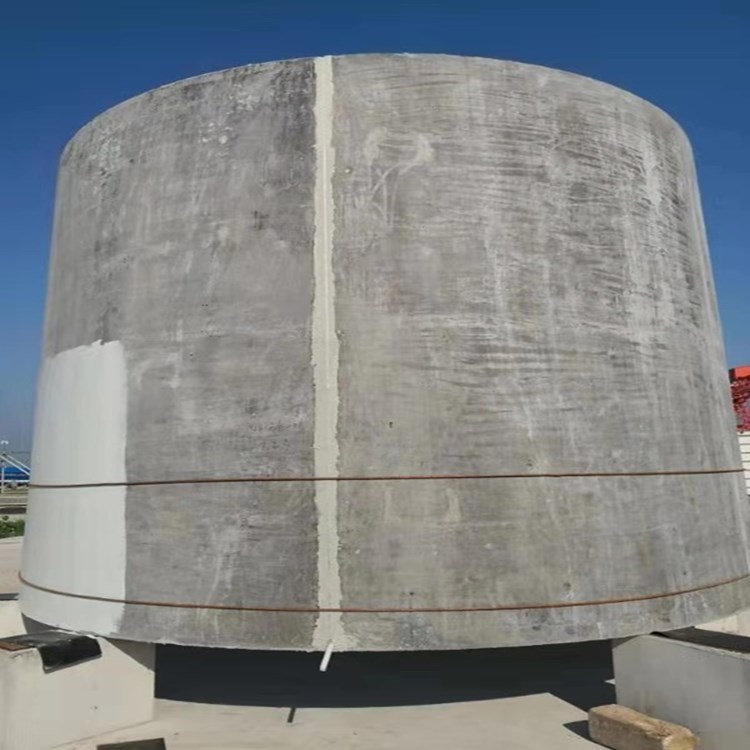

C110风电灌浆料广泛应用于各类风电设备基础的灌浆施工，包括风力发电机组的塔筒基础、机舱底座、齿轮箱基础等。对于不同类型的风电设备，其灌浆要求虽有所差异，但C110风电灌浆料凭借其优异性能都能出色应对。在海上风电项目中，由于其对海洋环境的适应性强，能有效抵抗海水侵蚀，常被用于海上风机基础的灌浆。例如，某海上风电场项目，其风机基础采用C110风电灌浆料进行灌浆施工，在高湿度、强盐雾的海洋环境下，经过多年运行，灌浆部位未出现任何腐蚀、损坏现象，确保了风机的稳定运行。

在陆上风电场，C110风电灌浆料同样发挥着重要作用。无论是山地风电场还是平原风电场，它都能满足不同地质条件下风电设备基础的灌浆需求。在一些复杂地质区域，如软土地基或岩石地基，通过合理调整施工工艺，C110风电灌浆料都能与地基良好结合，提供可靠的承载支撑。此外，对于老旧风电设备基础的加固修复，C110风电灌浆料也展现出独特优势，能快速有效地恢复基础的强度和稳定性，延长设备使用寿命。

C110风电灌浆料与其他材料对比

与传统的灌浆材料相比，C110风电灌浆料在性能上有显著提升。传统灌浆料的流动度一般在200mm左右，而C110风电灌浆料初始流动度可达300mm以上，这使得它在灌浆过程中更容易填充缝隙，减少了因流动性不足导致的灌浆不密实问题。在抗压强度方面，传统灌浆料28天抗压强度多在60MPa以下，而C110风电灌浆料能达到80MPa以上，能为风电设备提供更可靠的承载保障。

与一些新型灌浆材料相比，C110风电灌浆料在性价比上具有优势。部分新型灌浆材料虽然在某些性能上表现出色，但价格高昂。C110风电灌浆料既能满足风电工程的高标准要求，又具有合理的成本，能为风电项目节省大量的材料成本。例如，在某风电项目对比试验中，使用C110风电灌浆料和另一种新型灌浆料进行基础灌浆，二者在最终的灌浆效果上相近，但C110风电灌浆料的成本仅为新型灌浆料的60%左右，大大降低了项目的整体造价。
