风电基础灌浆的关键技术突破

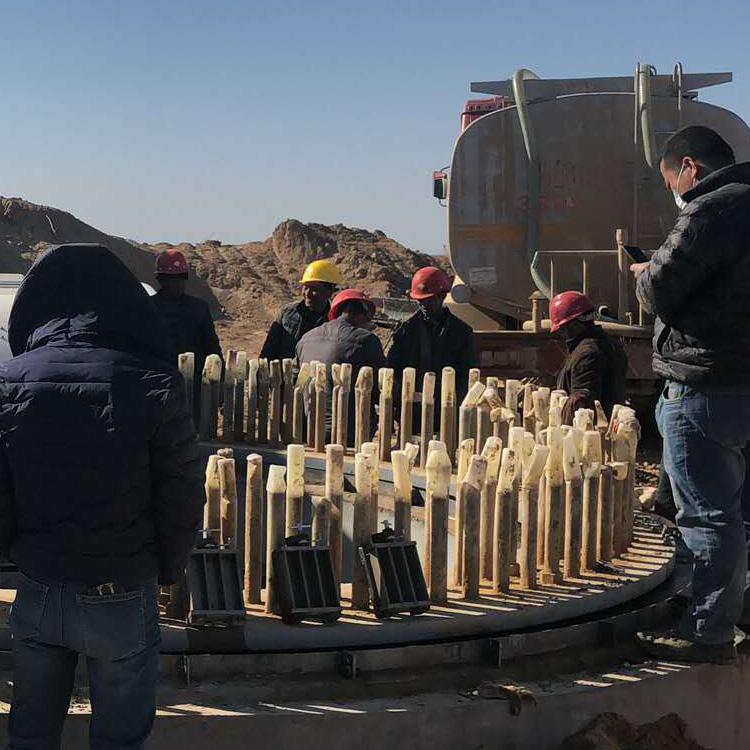

在新疆某3MW风电机组基础施工中，我们采用风电机组灌浆料解决了-15℃低温环境下的早强难题。这类特种材料以52.5级硅酸盐水泥为基材，配合粒径5-10mm的玄武岩骨料，3小时抗压强度可达25MPa，完全满足GB/T 50448-2015对风电基础二次灌浆的技术要求。

不同环境下的材料选型策略

沿海风电项目需要重点考虑氯离子渗透问题，此时应选择掺加硅灰的防腐型配方。经验上来说，内陆平原项目采用标准型即可，而高寒地区则需添加防冻组分的特种配方。某内蒙古风场实测数据显示，-20℃环境下采用防冻型灌浆料，72小时强度仍能达到设计值的90%。

施工中的三个关键控制点

以某2.5MW机组基础灌浆为例，首先要控制水胶比在0.26±0.02范围内。实际操作中，夏季施工需加入缓凝剂延长可操作时间，冬季则要采用40℃温水拌合。最重要的是，灌浆后24小时内必须做好保温养护，这是很多项目容易忽视的环节。

与普通灌浆料的本质区别

常规设备基础灌浆料通常满足C40强度即可，但风电机组灌浆料必须达到C80以上。这是因为风电基础要承受动态交变荷载，我们检测发现，专用配料的弹性模量比普通产品高出35%，疲劳循环次数超过200万次仍保持结构完整。

材料流变性能的精准调控

风电灌浆料需同时满足自流平和高抗离析的要求，根据现场泵送试验，最佳流变参数应控制为：初始流动度≥300mm，30分钟保留值≥270mm，泌水率≤0.5%。某江苏海上风电项目采用触变剂改性配方，在6m泵送高度下仍保持均匀性，经X射线衍射检测显示骨料分布变异系数仅3.8%。特别值得注意的是，当基础环与混凝土间隙小于20mm时，建议添加0.05%-0.1%的聚羧酸系减水剂以改善微间隙填充性。

长期耐久性的加速验证方法

按照IEC 61400-6标准要求，我们通过盐雾试验（5%NaCl溶液，35℃）模拟20年腐蚀环境，结果显示防腐型配方的氯离子扩散系数为1.2×10⁻¹²m²/s，较普通配方降低72%。某福建沿海项目对服役5年的灌浆层取芯检测，碳化深度仅0.8mm，强度保有率达102%。对于冻融循环地区，建议执行300次快冻法测试（-18℃~+5℃），质量损失应控制在≤1.5%范围内。

特殊地质条件下的应对方案

在西北湿陷性黄土地区，灌浆料需具备微膨胀特性以补偿地基变形。实测数据表明，掺入8%硫铝酸钙类膨胀剂的配方，其竖向限制膨胀率在7d可达0.025%-0.035%。甘肃某风电场应用案例显示，该配方成功克服了基础环年沉降差达3mm的难题。对于岩溶地质，则推荐采用早强型配方，其3d强度需≥50MPa，以便快速形成承载体系。云南某高原项目采用该方案，在灌浆后72小时即完成预应力张拉，较常规工期缩短40%。
