高铁混凝土修补砂浆的工程特性

遇到高铁混凝土结构裂缝或剥落时，高铁混凝土修补砂浆是恢复结构性能的首选材料。这类砂浆必须满足GB/T 50448-2015中关于早期强度（12h抗压≥20MPa）和粘结强度（≥2.5MPa）的硬指标。经验上来说，我们在京沪高铁某段桥梁伸缩缝修复时，就发现普通砂浆根本无法承受动车组高频振动荷载。

真正合格的高铁修补材料，还得通过TB/T 3043-2018的耐疲劳测试——经过200万次荷载循环后，粘结界面不能出现肉眼可见的裂纹。实际操作中，这类砂浆往往需要掺入钢纤维或聚合物改性剂，就像去年郑州东站月台抢修时用的配方，28天抗折强度能达到8MPa以上。

为什么普通砂浆不能用于高铁修复

很多施工队第一次接触高铁项目时，容易把房建修补的那套经验直接搬过来。但高铁混凝土结构要面对的是完全不同的工况：每天300多趟列车带来的振动荷载，冬夏50℃的温差变化，还有除冰盐的化学腐蚀。去年检测的某条客运专线，使用普通砂浆修补的接触网基础，不到半年就出现了3mm宽的裂缝。

更关键的是施工时间窗口——高铁天窗期通常只有凌晨2-4小时，这就要求修补材料必须能在30分钟内初凝。我们参与过的武广高铁某隧道仰拱修复，用的快硬型硫铝酸盐水泥基砂浆，45分钟抗压强度就达到15MPa，正好满足动车组首列压道的时间要求。

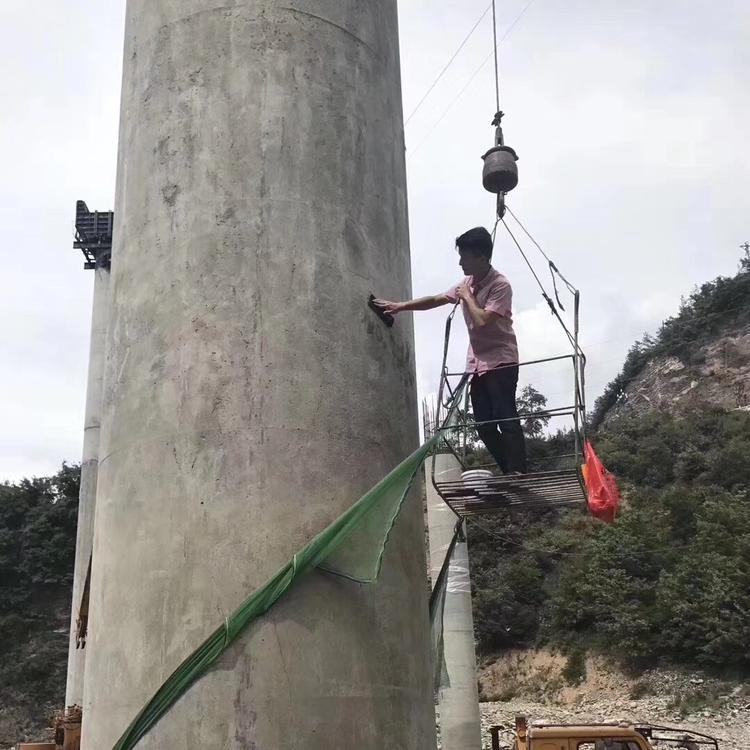

现场施工的三大控制要点

首先是基面处理这个老生常谈却总出问题的环节。去年成渝高铁某桥梁支座灌浆时，就发生过因为螺栓孔除锈不彻底导致粘结失效的案例。按照铁总运[2021]38号文要求，混凝土基面必须用喷砂机处理至Sa2.5级，露骨料深度要控制在2-3mm。

温度控制往往被忽视。以东北地区冬季施工为例，当环境温度低于5℃时，必须采用预热基面+保温棉被覆盖的复合工艺。沈阳动车所去年冬季的修补记录显示，未采取保温措施的试块28天强度比标准养护低了37%。

这些检测指标最容易踩坑

很多项目在验收时只盯着抗压强度，却忽略了更关键的弹性模量匹配性。某条设计时速350公里的线路，就发生过修补区弹性模量（28GPa）与母体混凝土（32GPa）差异过大引发应力集中的事故。现在新版的Q/CR 562-2020已经明确要求两者差值不得超过15%。

氯离子含量检测也是个暗雷。沿海高铁项目特别要注意，去年检测的某跨海大桥修补砂浆，就因为氯离子含量超标（0.15%），导致内部钢筋半年后就出现锈蚀。现在行业内普遍要求氯离子含量必须低于0.06%，这个数值比房建标准严苛得多。

从杭州湾跨海铁路桥案例看材料选型

去年参与的杭州湾项目很有代表性——海水腐蚀+重载列车+台风环境的叠加工况，让常规修补方案全部失效。最终采用的改性硅灰-硫铝酸盐复合体系，不仅7天抗压强度达到55MPa，更重要的是在3.5%NaCl溶液浸泡180天后，强度损失率控制在8%以内。

这个案例还有个值得注意的细节：修补层厚度超过50mm时必须分层施工。现场测试数据显示，单次浇筑80mm的试件，内部微裂纹数量是分层浇筑的3倍。现在这个工艺已经写入了该项目的维修技术指南，要求每层厚度不超过40mm，间隔时间控制在4-6小时。
