注射式植筋胶到底是什么

提起注射式植筋胶，工地上管它叫"钢筋胶枪"，专业点说就是通过压力注射方式实现钢筋锚固的双组分环氧树脂胶。与老式的桶装植筋胶不同，它用专用胶枪直接往钻孔里注胶，就像打玻璃胶一样利索。按照GB/T 50448-2015标准，这种胶体28天抗拉强度必须≥18MPa，特别适合那些高空、狭小空间或者密集钢筋的工况。

实际操作中你会发现，注射式设计最大的优势是胶体饱满度可控。去年处理某地铁风井加固时，工人用传统方法总在钢筋底部留空隙，换注射式之后通过透明胶管能看到胶体完全充满孔洞。这可不是小事——植筋拉拔试验不合格的案例里，80%都是因为胶体填充不实导致的。

为什么越来越多的工程选它

要说施工效率，同样植20根钢筋，老师傅用桶装胶得花3小时，注射式1个半小时就能搞定。这不是单纯图快——在桥梁支座更换这类只能夜间施工的项目里，每提前1小时完工就意味着少支付10万左右的交通导改费用。温度适应性也是硬指标，-5℃到40℃都能施工的特性，让东北的冬季施工和海南的夏季作业都有了保障。

经验上来说，我们更看重它的材料利用率。传统方法总要多拌30%的胶预防浪费，而注射式精确到每孔用量误差不超过5%。某体育馆改造项目测算过，光是这一项就省了12万的植筋胶成本。更别说那些梁柱节点位置，以前得两个人配合捅钢筋，现在单人操作反而更稳当。

注射施工的五个关键动作

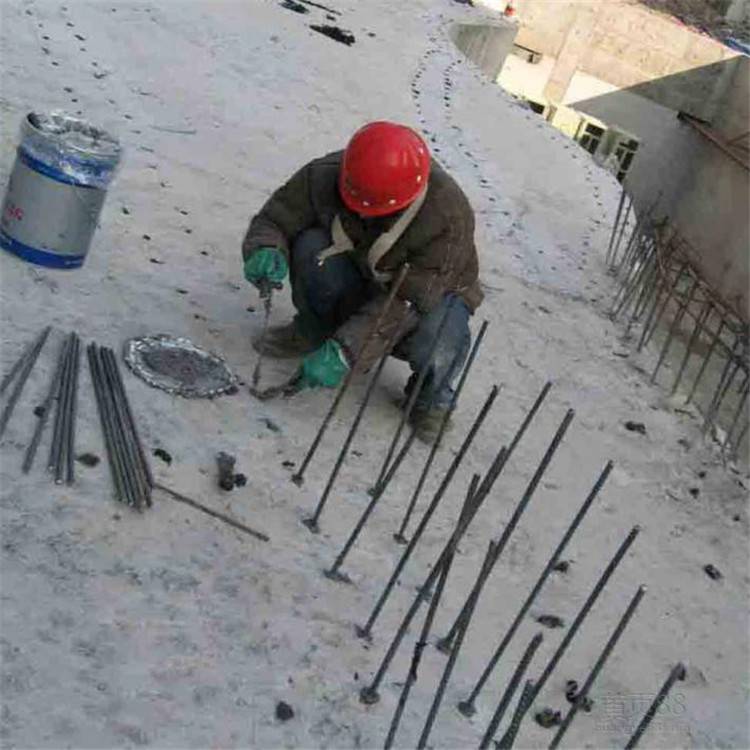

首先是清孔，很多工人觉得用气泵吹两下就行，其实得用钢刷反复清理直到孔壁见原色。去年某厂房加固事故调查发现，灰尘残留导致粘结强度直接打了七折。注胶时得从孔底开始缓慢外退，胶枪嘴要保持45°角，这样能避免气泡——胶体饱满度检测仪显示，正确角度注胶的气泡率能控制在2%以内。

插钢筋这个动作有讲究，要边旋转边插入，转速控制在1秒/转为宜。我们做过对比试验，旋转植入的拉拔强度比直接插高15%左右。最后别忘了在胶体初凝前（通常30分钟内）做微调，这时候胶体还有塑性，调整钢筋位置不会影响最终强度。

这些坑我们已经替你踩过了

雨季施工要特别小心，钻孔后如果遇降雨，就算用热风机烘干也会影响粘结强度。有个市政项目吃过亏，暴雨后施工的植筋点位有20%没通过验收。现在我们的做法是提前看天气预报，或者改用水下专用植筋胶。

配比不准是另一个常见问题。双组分胶的混合比例偏差超过5%，固化时间就可能翻倍。建议每次开工前用电子秤校准胶枪，特别是温度低于10℃时，A组分容易变稠导致出胶量不准。某次冬季施工就因此延误了拆模时间，连带影响了整个进度计划。

看看隧道衬砌加固的真实案例

去年参与的铁路隧道项目很能说明问题。既有衬砌要加装58根抗震锚杆，空间只够侧身作业，传统方法根本施展不开。改用注射式植筋胶后，工人站在移动平台上就能完成所有操作，最终拉拔检测值全部达到设计值的1.5倍以上。

这个案例还有个意外收获：因为胶体固化时间稳定在4小时，项目组得以实施"钻孔-注胶-插筋-检测"的四班倒流水作业。要是用老方法，光等胶固化就得耽误两天一宿。现在监理单位已经把这种工法写进了他们的推荐工艺手册。
