混凝土表面起砂起灰，本质上是表层强度不足导致的磨损破坏。这个问题直接拉低地面使用寿命，还影响后续施工质量。处理混凝土起砂起灰，关键在于搞清楚是表层强度不够，还是基层出了问题，然后对症下药。

先搞清楚起砂起灰到底是什么问题

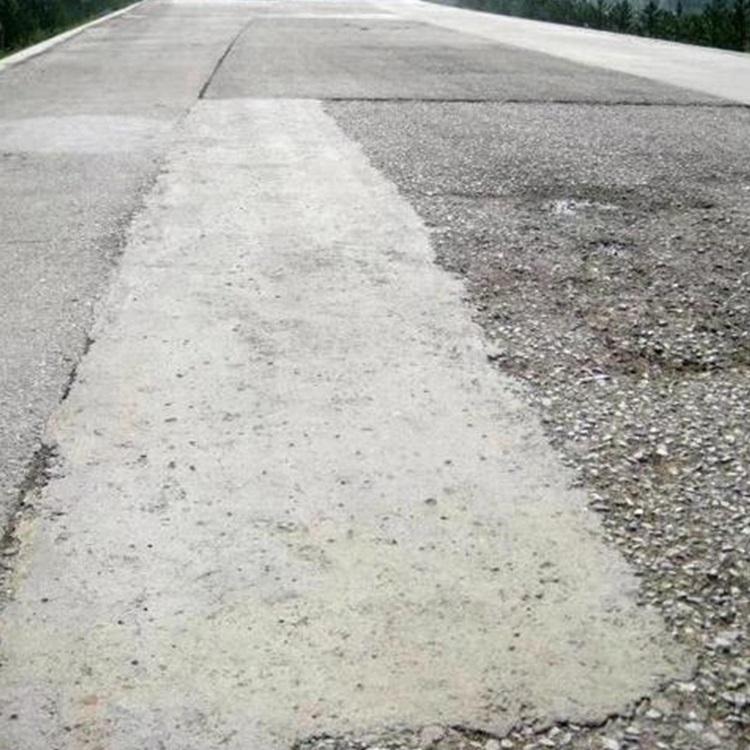

混凝土硬化后，表面用脚一搓就掉砂，或者扫帚一扫就起灰，这就是典型的起砂起灰。按GB/T 50081-2019标准，正常C25以上混凝土表面回弹值应在25以上，起砂区域往往低于15。

从微观结构看，起砂是水泥浆体没能把骨料牢固包裹住，表层水灰比过大，导致水泥水化产物疏松。以某物流仓库地坪为例，C20混凝土养护7天就开放行走，结果三个月后表层磨损深度达到3-5mm。

经验上来说，起砂和起灰是同一个问题的两个阶段。起砂是骨料外露脱落，起灰是水泥粉末化，两者都说明表层胶结力失效了。

找找原因：为什么偏偏你的地面起砂

最常见的原因是施工时加水过多。很多工人为了好抹平，擅自把水灰比从0.5提到0.6以上，多余水分蒸发后留下大量毛细孔，表层强度直接掉一个等级。实际操作中，水灰比每增加0.05，28天强度约下降10%-15%。

养护不到位是第二大元凶。按GB 50666-2011《混凝土结构工程施工规范》，混凝土浇筑后应在12小时内覆盖保湿，养护时间不少于7天。但工地上经常是第二天就撤掉薄膜，或者洒水一天就停了，表层失水过快，水泥水化反应中断。

还有一个容易被忽略的因素：收面时机。收面过早会带入浮浆，收面过晚则压不实。以某厂房地面为例，工人为了赶工期在混凝土初凝前就收面，结果表面形成一层3mm厚的浮浆层，两个月后全部起皮脱落。

处理方案：根据起砂程度选对方法

轻度起砂（表面磨损深度小于1mm，回弹值15-20），用渗透型密封固化剂就能解决。这类材料能渗入混凝土3-5mm，与游离氢氧化钙反应生成硅酸钙凝胶，把疏松结构重新填实。施工时注意基面要干燥，环境温度控制在5-35℃，涂刷后保持湿润反应24小时。

中度起砂（磨损深度1-3mm，回弹值10-15），需要先打磨掉松散层，再用聚合物改性水泥砂浆修补。聚合物掺量通常为水泥质量的10%-15%，能有效提高粘结强度。以某地下车库为例，用这个方法处理后，表面拉拔强度从0.3MPa提升到1.2MPa。

重度起砂（磨损深度超过3mm，回弹值低于10），必须彻底清除至坚实基层，重新浇筑不低于C30的细石混凝土面层。新老混凝土界面要凿毛并涂刷界面剂，厚度至少50mm。按JGJ/T 175-2018标准，界面处理后的粘结强度不应低于0.6MPa。

施工中容易踩的坑和应对办法

第一个坑：处理前没做基层含水率检测。按JGJ/T 175-2018要求，基层含水率应低于8%。用塑料薄膜覆盖法检测，24小时内没有水珠才算合格。如果含水率超标，固化剂渗不下去，修补层也粘不牢。

第二个坑：打磨深度不够。很多施工队只把表面浮灰磨掉就刷材料，实际上要把起砂层彻底磨穿，露出坚实基层。经验上来说，打磨后表面应呈现均匀的骨料露出状态，用手指按压没有松动颗粒。

第三个坑：养护时间不足。修补完成后，很多人觉得材料干透了就马上使用。实际上，聚合物砂浆需要湿养护至少3天，密封固化剂需要保持湿润24-48小时。某项目就是因为养护只做了半天，结果修补层一个月后又开始起砂。

从几个实际工程看处理效果

某食品加工厂车间，面积2000㎡，C25混凝土地面使用两年后出现中度起砂。我们采用打磨+渗透固化方案，施工后7天回弹值从12提升到28，耐磨度按GB/T 16925-1997检测，磨坑长度从35mm降到18mm。现在使用三年，表面依然完好。

某小区地下车库，起砂面积约500㎡，深度1-2mm。因为业主着急入住，我们选用了快干型聚合物砂浆，24小时强度达到20MPa，48小时开放通行。施工时注意了界面处理和保湿养护，两年后复查没有出现起皮或空鼓。

某学校操场看台，C20混凝土浇筑后养护不足，大面积起砂。考虑到看台有坡度，我们用了高渗透型密封固化剂，配合机械喷涂，保证材料均匀渗入。处理后表面用硬币刮划不留痕迹，耐磨性提升明显。这个案例说明，只要选对材料和工艺，起砂问题完全能根治。
