风电基础灌浆为何必须选择高强度专用材料

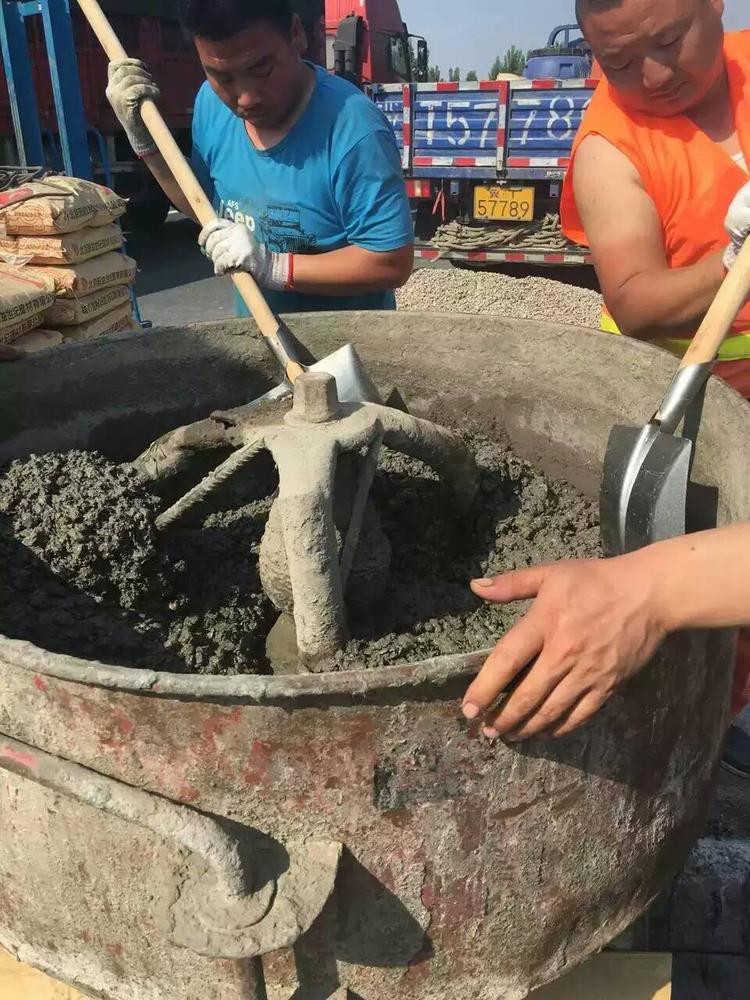

在海拔80米的某风电场施工现场，高强度风电用灌浆料正通过泵送设备注入塔基锚栓孔。这类特种材料需要满足120MPa以上的抗压强度，同时抵抗50年周期内的交变荷载——这正是普通灌浆料难以达到的技术门槛。高强度风电用灌浆解决方案的核心，在于同时实现结构强度与施工性能的平衡。

风电机组基础灌浆的三大技术挑战

以内蒙古某5MW机组项目为例，基础环灌浆需承受超过8000kN的预紧力。常规材料在-30℃低温环境下易出现微裂纹，而符合GB/T 50448标准的特种灌浆料，其冻融循环次数可达300次以上。实际施工中发现，流动度保持60分钟不衰减的特性，能有效解决深孔灌注时的堵管问题。

经验上来说，塔筒螺栓的二次灌浆更需要关注材料触变性。去年参与的沿海项目就因采用普通灌浆料，导致16根地脚螺栓中有3根出现空隙，后期不得不采用环氧树脂补救。高触变性的风电专用材料能在倾斜30°的螺栓孔内保持均匀密实。

微观结构如何影响灌浆料耐久性

通过电子显微镜观察发现，优质风电灌浆料的水化产物呈立体网状结构，这与普通材料的层状结晶有本质区别。某第三方检测报告显示，掺入特种硅灰的配方能使28天碳化深度控制在0.5mm以内，比常规产品提升40%抗渗性。

实际操作中，温度对微观结构形成尤为关键。当环境温度低于5℃时，需要调整缓凝剂掺量至0.3%-0.5%，否则会形成不稳定的钙矾石晶体。去年冬季在张家口风电场就因忽视这点，导致三处基础灌浆体出现早期强度不足。

预应力灌浆与常规施工的差异要点

对比陆上2.5MW与海上8MW机组的基础灌浆，预应力工况下材料需在24小时内达到50MPa强度。这要求胶凝体系采用硫铝酸盐-硅酸盐复合水泥，而非普通的P.O 42.5水泥。某认证实验室数据显示，复合体系产品的弹性模量可达45GPa，更匹配钢制基础环的变形特性。

在江苏某海上风电项目中发现，潮差带的灌浆体还要考虑氯离子扩散系数。按JTJ 275标准要求，90天龄期的氯离子迁移系数应小于3×10⁻¹²m²/s，这需要掺入10%-15%的矿渣微粉来优化孔结构。

纤维增强技术对抗疲劳性能的影响

针对风机基础承受的10⁷次循环荷载特性，掺入钢纤维或PVA纤维成为提升灌浆料抗疲劳性能的关键。试验数据表明，长度12mm、直径0.2mm的端钩型钢纤维在掺量1.2%时，可使200万次循环后的残余强度保持在28天强度的85%以上。2022年内蒙古某风电场对比测试显示，采用纤维增强配方的灌浆体在5年运行后裂缝宽度仅为常规产品的1/3。需注意纤维分散度控制，搅拌时间应延长30-45秒，避免出现结团现象。

大体积灌浆的温度应力控制

海上风电单桩基础灌浆体积常超过40m³，核心区温升可达65℃。某工程实测表明，当内外温差超过25℃时，表面会形成放射状温度裂缝。现行解决方案包括：1）采用中热水泥配合30%粉煤灰替代；2）分层浇筑时埋设冷却水管，水流速控制在0.6m/s；3）添加0.02%的氧化镁膨胀剂补偿收缩。广东阳江某项目应用上述措施后，3m直径桩基灌浆体的最高温升控制在42℃，满足EN 206温差限值要求。

极端环境下的流变性能调控

高原风电项目面临低气压（＜80kPa）和强紫外线环境，灌浆料的流变性能衰减速度加快3-5倍。西藏那曲4500米海拔的实测数据显示，常规配方在30分钟内坍落度损失达80mm。改进方案需组合使用：1）引入粘度改性剂保持触变性，剪切速率在50s⁻¹时粘度应＞8000cP；2）添加紫外线吸收型减水剂，48小时抗压强度损失率＜15%；3）采用真空搅拌工艺，将含气量控制在4%-6%范围。这些措施在青海共和塔拉滩项目成功应用，实现了海拔3000米以上灌浆施工的初始流动度≥320mm。
