在风电机组装置的基础固定工程中，特种灌浆料的性能直接决定塔筒结构的长期稳定性。专为风电工况研发的高强无收缩灌浆料，其80MPa以上的28天抗压强度和微膨胀特性，能有效抵抗极端风载带来的疲劳应力，完全符合GB/T 50448-2015中Ⅱ类材料的严苛要求。

风电基础灌浆的三大技术突破

与传统建筑灌浆料相比，风电专用配方在-10℃至40℃环境均能保持800mm以上的自流平扩展度。以某沿海风电项目为例，在盐雾腐蚀环境下，采用硅灰改性配方的试块经过100次冻融循环后，强度损失仍控制在5%以内。

独特的缓释膨胀技术使浆体在初凝后持续产生0.02%-0.05%的微膨胀，确保塔筒底座与混凝土基础的接触面达到95%以上有效支撑率。这在5MW以上大功率机组安装中尤为关键。

现场施工的黄金24小时

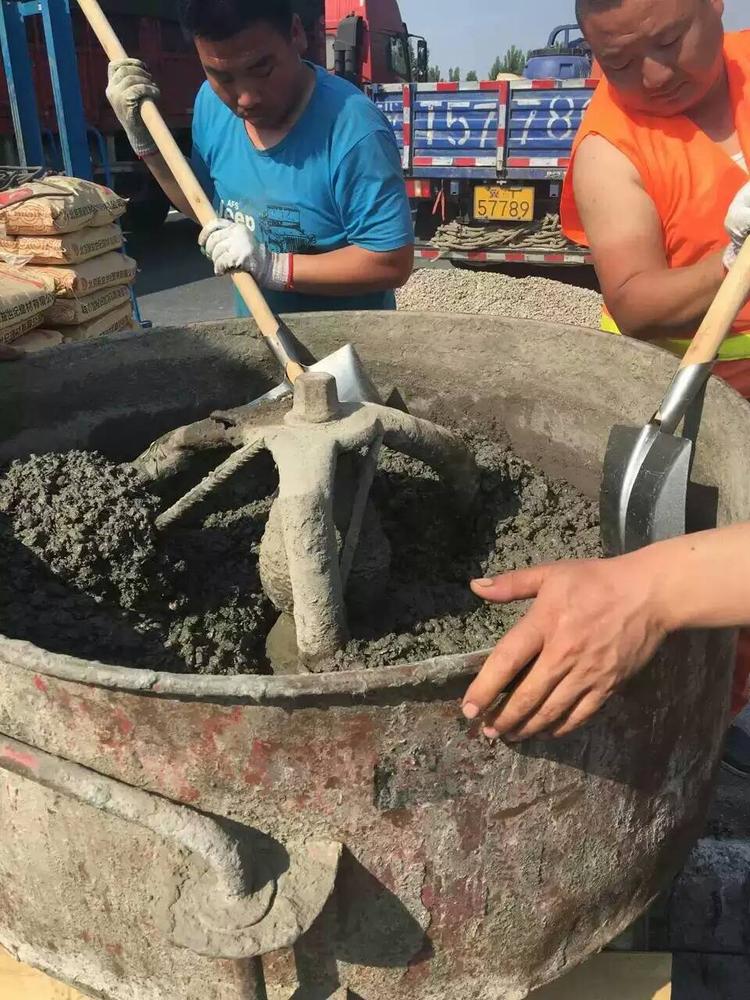

单组份设计让加水搅拌时间缩短至3-5分钟，初凝前2小时的超长可操作期特别适合海上风电的潮汐作业窗口。经验上来说，当环境温度超过30℃时，建议采用冰水拌合并覆盖保水膜。

早强特性使12小时抗压强度即可达到30MPa，满足塔筒吊装前的强度需求。但养护期内仍需保持表面湿润至少72小时，这对西北干旱风电场尤为重要。

抗疲劳设计的材料密码

通过掺入钢纤维和纳米二氧化硅，灌浆体在200万次循环荷载后仍能保持原始强度的85%。某风电场检修报告显示，使用该配方的机组在经历12级台风后，基础连接部位未出现任何裂纹。

实验室数据表明，其氯离子扩散系数仅为普通灌浆料的1/3，特别适合近海高盐碱地区的风电项目。这与JGJ/T 98-2010对耐久性的要求完全吻合。

风电灌浆的典型误区和应对

实际操作中常见的问题是施工方为追求流速过度加水，导致28天强度下降40%。正确的做法是将水料比严格控制在13%-15%，用坍落度筒检测流动度而非肉眼判断。

另一个误区是在低温环境下采用早强剂促凝。某东北项目曾因此出现结构裂缝，后来改用防冻型灌浆料并配合电热毯养护，才确保冬季施工质量达标。

微膨胀体系的应力补偿机制

采用钙矾石-氧化镁复合膨胀源，在24-72小时关键水化期产生0.02%-0.05%的体积膨胀。甘肃酒泉风电基地的实测数据显示，该体系能有效补偿基础环与混凝土之间的收缩间隙，使接触压力始终维持在0.8MPa以上。特别在温差达40℃的戈壁地区，5年跟踪监测未发现基础环偏移现象。

施工中需注意膨胀剂掺量应控制在胶材总量的8%-12%，过量会导致后期强度倒缩。根据GB/T 50448规范要求，膨胀率检测应采用100mm×100mm×300mm试模，在标准养护条件下测定3d、7d、28d的变形值。

智能化施工的质量控制手段

最新研发的灌浆料物联网监测系统可实时采集温度、稠度和pH值数据。江苏如东海上风电项目应用表明，当监测到拌合物温度超过32℃时自动启动冷却系统，将流动度波动控制在±2s内。该系统还能通过AI算法预测终凝时间，误差不超过15分钟。

采用压力-流量双参数控制灌浆工艺，建议注浆速度保持在0.8-1.2m³/min，注浆压力不大于0.3MPa。内蒙古某项目曾因单次注浆高度超过6m产生离析，后改为分层注浆（每层3m间隔30分钟）后完美解决。

特殊地质条件下的配方调整

针对湿陷性黄土地区，需增加10%-15%的硅灰掺量以提高抗渗性。陕西定边风电场的对比试验证明，调整后的配方在0.6MPa水压下72小时渗透深度仅2.1mm，远低于普通配方的8.7mm。对于岩溶发育区，建议掺入0.6kg/m³的聚丙烯纤维防止浆体流失。

高海拔地区施工时，需考虑低气压对气泡结构的影响。西藏那曲项目实践表明，将引气剂用量增加0.02%，同时延长搅拌时间至180s，可使含气量稳定在4.5%-5.5%的理想范围，冻融循环次数提升至300次以上。
