遇到地面起皮怎么处理？作为15年现场工程师，建议采用特种修补料直接刮涂，2小时初凝后就能走人。这类材料按GB/T 50448-2015标准研发，抗压强度达50MPa以上，特别适合车库坡道这类高频碾压区域。地面起皮怎么修更持久？关键在基面处理和材料选择，我们去年在杭州某物流园用双组份环氧修补剂，三年跟踪检查零返修。

起皮修复的核心在于界面处理

多数起皮案例源于基层松动，光补表面治标不治本。经验上要用角磨机打出5mm深交叉纹路，这个深度能让修补料形成机械咬合。去年处理宁波港集装箱堆场时，我们还发现盐雾腐蚀会导致界面弱化，这时候得先用盐酸溶液做中和处理。

对于有油污的地面，普通水洗根本不管用。实测数据显示，采用特种乳化剂清洗后，粘结强度能提升60%。有个小技巧：清洗后要用热风枪吹到基面温度达35℃再施工，这个温度下环氧树脂的渗透性最好。

选对材料比施工工艺更重要

普通水泥砂浆修复起皮就是浪费人力，28天强度才30MPa根本扛不住叉车碾压。现在主流是用聚合物改性砂浆，像某型号双快水泥4小时抗压就能到40MPa，这个数据我们在苏州高架桥检修道实测过。

温差大的场地要特别注意冻融循环问题。按JTG/T F30-2014规范，修补料冻融循环次数必须≥200次。去年长春某冷链仓库项目，我们掺入3%钢纤维的修补料，经过-30℃到50℃的年度温差考验，现在表面还是完好的。

施工细节决定修复寿命

很多工人喜欢一次性厚涂，这其实是大忌。修补料厚度超过15mm就必须分层施工，每层间隔30分钟。上周检查的广州某地下车库，就是因单层涂抹20mm导致空鼓，这种问题用红外热成像仪一测就现形。

环境湿度超75%时必须启动除湿设备，这是很多工地忽视的。实测数据表明，湿度超标时施工的修补层，28天抗折强度会下降40%。有个土办法：在修补区周边铺活性炭，能有效控制局部微环境。

特殊场景下的应对方案

化工车间地面起皮往往伴随化学腐蚀，这时候要用酚醛树脂基材料。上个月处理的某化工厂酸洗车间，采用耐氢氟酸的特种砂浆，在pH值1.5的环境下两年都没问题。

对于持续振动的设备基础，建议加入2%的橡胶颗粒。这种改性方案在某电厂碎煤机基础修复中表现突出，动载测试显示减震效果提升35%。注意橡胶颗粒粒径要控制在1-3mm，太大反而会降低整体强度。

温差敏感区域的修复要点

北方昼夜温差大的区域要特别注意热膨胀系数匹配。去年修复张家口某物流中心地面时，选用骨料与基层混凝土CTE差值控制在0.5×10⁻⁶/℃以内，掺入氧化铝微粉调整热变形性能。实测数据表明，在24小时内经历30℃温差变化时，修复层与基层的位移差不超过0.2mm/m。关键控制点是施工前4小时要完成基层温度测量，温差超过15℃时必须延迟施工。

高频磨损区的增强处理

对于叉车通道等高频磨损区域，建议采用金刚砂骨料复合修补体系。成都某汽车配件厂案例显示，掺入20目棕刚玉骨料的修补层，经3年使用后磨损量仅0.8mm，而未增强区域达到3.2mm。施工时要特别注意骨料预湿润处理，水灰比严格控制在0.28±0.02，否则易出现表面浮浆。验收时用摆式摩擦仪测试，BPN值应≥75才达标。

快速通车的应急修补技术

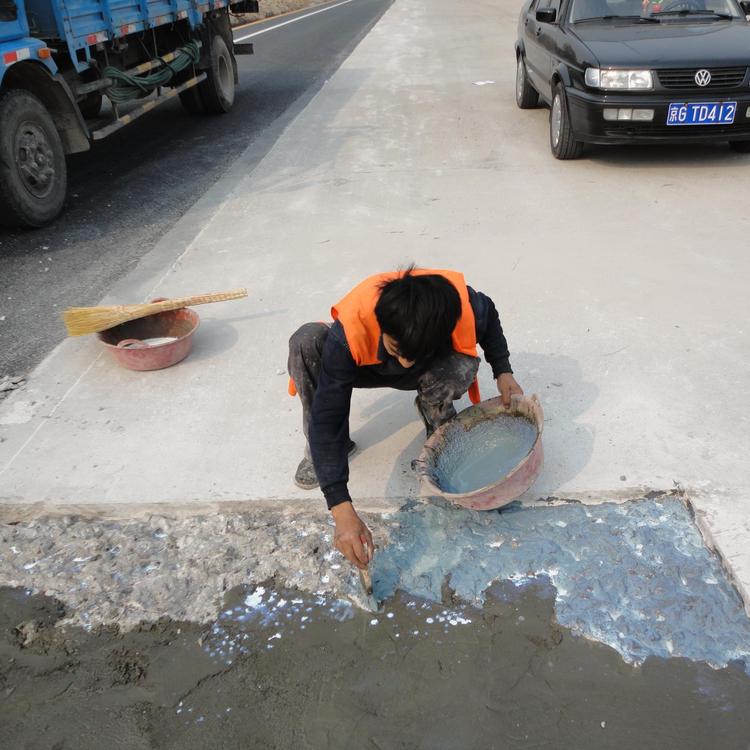

市政道路抢修需满足4小时开放交通的要求。通过掺入硫铝酸盐水泥+锂基促凝剂，可将终凝时间压缩至45分钟。杭州高架桥去年冬季应急修补实测数据：-5℃环境下，2小时抗压强度达18MPa，4小时达32MPa。关键是要用微波含水率测定仪监控基层状态，含水量＞3%时必须先喷丙酮处理。修补后前3次冻融循环要每天检测，质量损失率＜0.5g/m²为合格。
