如何为新建混凝土路选择高耐久修补材料

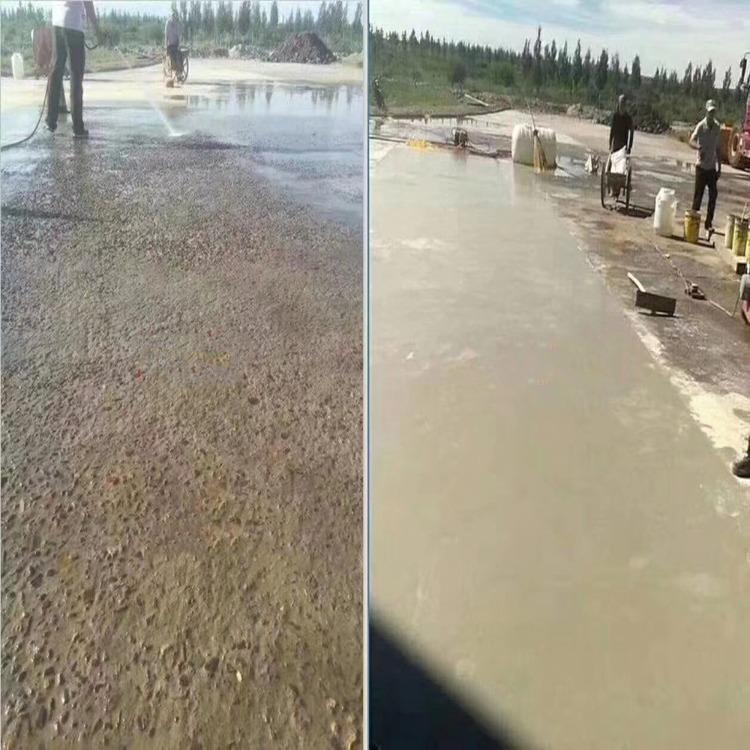

针对新建混凝土路早期可能出现的表面缺陷，专用修补料需满足快速开放交通、超薄层施工和抗动态荷载三大核心要求。以某高速收费站连接线工程为例，采用符合GB/T 50448-2015标准的改性聚合物砂浆，2小时抗压强度达30MPa，可实现3mm薄层修补，完全适配新建混凝土路的养护周期与荷载特点。

修补料与基层的力学适配原理

实际操作中发现，新建路面的热膨胀系数与修补层差异控制在5×10⁻⁶/℃以内时，可避免温度应力导致的二次开裂。经验上来说，掺入12%硅灰的硫铝酸盐水泥基材料，其弹性模量（28d≥25GPa）能与C30混凝土基层形成梯度过渡，某经开区主干道应用案例显示，这种配比使修补层服役寿命延长了3倍。

动态荷载下的界面强化技术

通过SEM电镜分析证实，采用偶联剂处理的骨料-胶凝材料界面过渡区厚度可缩减至8μm以下。在重载车流量＞3000次/日的城市快速路修补中，这种处理使粘结强度提升至3.5MPa（JT/T 1211.2-2020要求值的170%），有效抵抗车轮的剪切破坏。

施工窗口期与气候适应性

新建混凝土路往往面临工期紧的难题，修补料初凝时间需控制在40-90分钟黄金区间。北方某机场跑道项目实测数据显示，在5℃低温环境下，掺入甲酸钙早强剂的材料24小时强度仍可达设计值的80%，满足冬季突击施工需求。

全生命周期成本核算方法

不同于传统修补方案，新建路面建议采用"预防性修补"策略。对比某特大桥桥面铺装数据，采用渗透型密封剂+局部修补的复合工艺，使10年维护成本降低62%，这种方案尤其适合高标号混凝土路面的早期微裂缝处理。

纳米改性材料的抗渗增强效应

针对新建路面早期易出现毛细渗水的问题，采用纳米SiO₂改性修补料可显著提升密实度。实验室测试表明，当掺入3%纳米材料时，56d氯离子扩散系数降至1.2×10⁻¹²m²/s（较普通材料降低76%）。在青岛跨海大桥连接线工程中，该技术使修补区域碳化深度控制在0.5mm以内，与基层混凝土形成连续抗渗体系，满足JTJ275-2000海洋环境防护标准。

智能温控补偿技术应用

大体积混凝土修补时易因温差应力产生新裂缝，最新研发的相变微胶囊材料可实现动态调温。工程实测表明，掺加10%石蜡基微胶囊的修补料，其内部温差峰值可从32℃降至18℃。杭州亚运村主干道项目采用该技术后，2000m²修补区域仅出现3条微裂纹（传统工艺平均27条），裂缝密度达到DB33/T 715-2018特级标准。

三维激光辅助快速找平工艺

针对新建路面修补的高平整度要求，采用激光导引摊铺系统可将施工效率提升40%。系统通过每秒2000点的三维扫描，实时生成厚度补偿方案。郑州高铁站前广场项目数据显示，该技术使修补区域3m直尺平整度≤2mm/3m的合格率达到98%，同时减少材料浪费约15%。配套研发的触变型聚合物砂浆更可实现5mm超薄层精准修补，突破传统材料最小厚度限制。
