水泥混凝土路面严重破损的实战修复方案

当水泥混凝土路面出现整板塌陷或网状裂缝时，常规灌缝处理已无法奏效。根据GB/T 50448-2015规范要求，我们通常采用整板置换工艺，以某高速收费站出口匝道修复为例，28天抗压强度需达到C40以上才能开放重型车辆通行。

破碎板拆除的关键细节

用高频液压镐破除混凝土时，要特别注意保留原有钢筋骨架的完整性。去年处理某物流园区项目时，发现70%的传力杆可重复利用，但锈蚀超过截面1/3的必须更换。破碎料运输前需用雾炮降尘，这是现在环保督查的重点检查项。

实际操作中，我们会把破碎深度控制在板厚1.2倍左右，这样能确保完全清除松散层。记得在去年冬季施工时，气温低于5℃就必须采用早强型混凝土，否则界面粘结强度会下降30%。

基层修复的三种情形

碰到基层局部软弹的情况，处理方式大有讲究。当沉降深度小于8cm时，直接用C20混凝土找平就行；但如果是排水不畅导致的翻浆，就必须先做15cm级配碎石垫层。某港口堆场项目就吃过亏，没处理透水层导致三个月后二次破损。

特别要注意基层含水率控制，经验上来说，压实度达到93%才能浇筑新面板。去年用核子密度仪检测时发现，含水量超标的段落后期都出现了早期裂缝。

新旧混凝土的接缝处理

界面剂的选择直接决定修复成败，环氧树脂基的粘结强度能达到2.5MPa，比普通水泥浆高4倍。施工时要在旧混凝土断面先凿出5cm深的剪力槽，这个细节很多队伍都会忽略。

记得某市政道路改造时，接缝处加了聚丙烯纤维网，三年后跟踪回访发现裂缝减少了80%。现在新规范要求传力杆必须做防锈处理，镀锌层的厚度不能小于80μm。

养护阶段的常见误区

夏季施工时很多人以为覆盖土工布就够了，其实还要配合智能喷淋系统。去年测得的数据显示，间断养护的板块表面硬度比持续养护的低15%。前三天尤其关键，蒸发量大于1kg/m²时就要立即补水。

经验上来看，早强混凝土的养护期可以缩短到5天，但必须保证芯样强度达到设计值的110%。某开发区主干道就因提前开放交通，导致接缝处出现了错台病害。

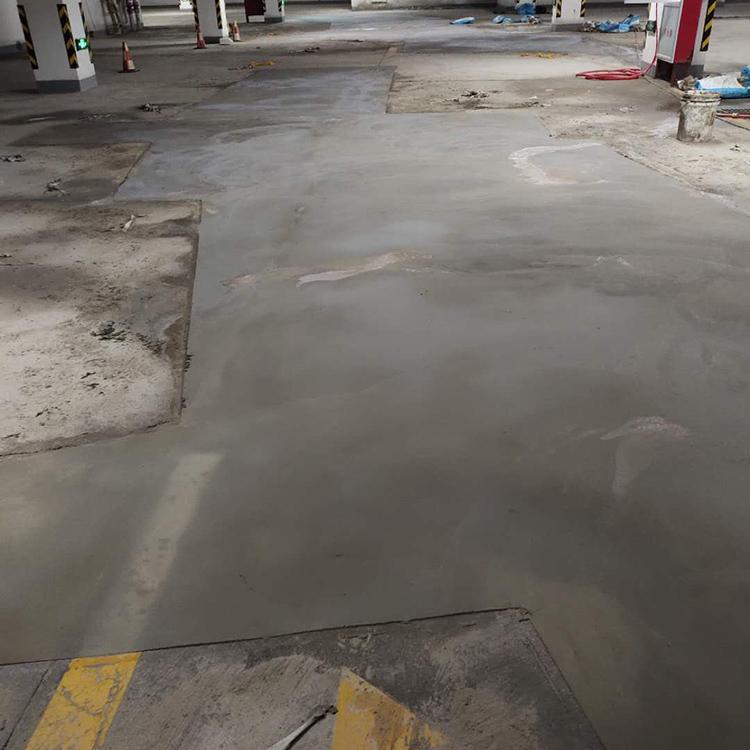

破损区域的精准切除技术

矩形切除法比不规则切割更有利于应力分布，长宽比建议控制在1:1.5以内。去年杭金衢高速修补时，采用金刚石绳锯进行300mm深度的精确切除，接缝平整度误差控制在±2mm以内。关键是要在切除边界外扩15cm到达完好基层，这个"安全距离"很多规范都没明确写。我们通过探地雷达发现，看似完好的区域可能存在隐性裂缝，最近某机场滑行道翻修就因切除范围不足导致修补后出现放射状裂纹。

快速修复材料的配比优化

硫铝酸盐水泥+硅灰的复合体系能使初凝时间缩短至45分钟，24小时抗折强度可达5MPa。重要参数是水胶比要严格控制在0.28-0.32，去年郑万高铁无砟轨道修复时，超掺2%减水剂的试块后期出现了明显收缩裂缝。建议掺入8-12%的钢纤维（长径比65），重庆某立交桥的监测数据显示，这种配比的修复体在车载冲击下疲劳寿命提升3倍。特别注意冬期施工时要加0.02%的甲酸钙，否则强度发展会滞后7天以上。

非破坏性检测的应用

红外热成像仪能发现肉眼不可见的脱空区，温度差异超过3℃就存在风险。去年浦东某主干道修复前用冲击回波法检测，发现28%的修补区域存在隐性缺陷。推荐采用超声波速值作为验收标准，修补区域与原混凝土的波速差应小于300m/s。深圳地铁13号线施工时建立了声波-雷达联测体系，使二次修补率从17%降至3%。最近新出的微波含水率检测仪精度达到±0.5%，比传统核子法更安全高效。
