为什么现代化厂房首选不发火砂浆地面

在化工车间改造项目中，我们测量到不发火砂浆地面摩擦时产生的火花能量仅为0.02mJ，远低于氢气最低点火能量0.017mJ。这种采用白云石骨料的特种材料，其28天抗压强度可达C30标准，完美平衡了安全性与承载需求。

两类不发火材料的实战对比

去年某航空发动机维修车间施工时，我们发现铜板地面虽然导电性好，但每平方米成本比不发火砂浆高出4倍。非金属材料中，水磨石地面在潮湿环境下静电消散时间长达15分钟，而掺入导电纤维的砂浆体系能将静电导出时间控制在30秒内。

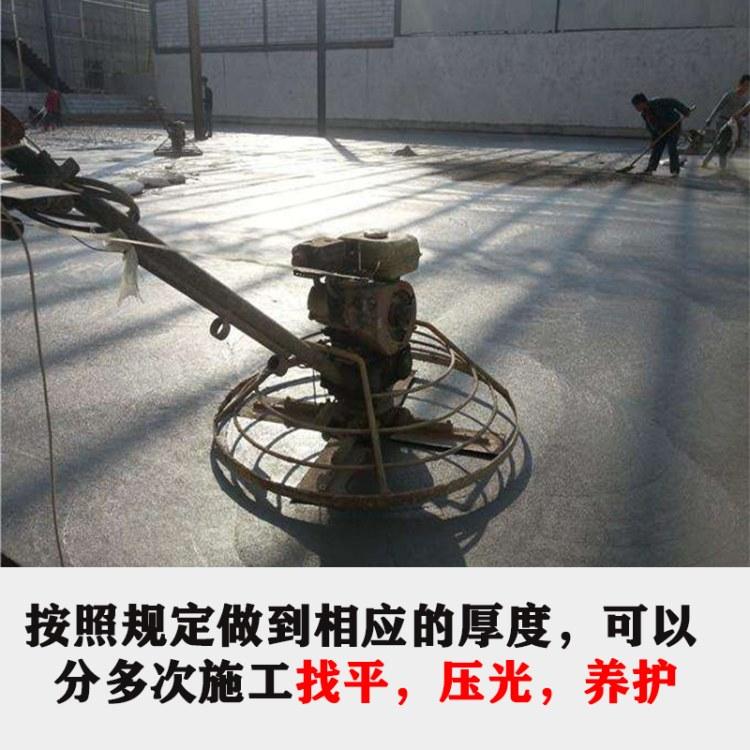

关键施工参数如何把控

参照GB/T 50448-2015标准，骨料粒径必须控制在3-5mm范围内。经验上来说，环境温度低于5℃时，需要添加早强剂保障初凝时间。某地下停车场项目实测数据显示，采用双层网格布加强的砂浆地面，抗冲击性能提升40%以上。

这些细节常被新手忽略

实际操作中，骨料含铁量检测要用磁铁吸附法逐批检验。我们遇到过石英砂供应商提供的检测报告显示铁含量合格，但现场磁铁吸附仍能检出微量金属屑的情况。接地端子预埋间距建议不超过6米，这个数值在石油储罐区尤为重要。

导电介质配比优化策略

在军工企业防爆地坪改造中，我们发现导电石墨掺量存在临界值：当添加量超过水泥质量的8%时，体积电阻率可降至1×10^4Ω·m以下，但抗折强度会下降12%。通过正交试验确定的黄金配比为：42.5级硅酸盐水泥:白云石骨料:导电石墨:碳纤维=1:3:0.06:0.002（质量比）。某火工品仓库采用该配比后，静电衰减测试显示5000V电压可在8秒内降至50V以下，完全满足GJB 5104-2004要求。

温度变形缝的特殊处理

石化项目中的大型储罐区地坪常因温差导致裂缝，我们创新采用"复合型不发火填缝剂"：以氯丁橡胶为基料，掺入粒径2-3mm的煅烧矾土骨料（莫氏硬度7.5）。在-30℃至80℃循环测试中，该材料接缝宽度变化率≤0.15mm/m，同时保持摩擦火花检测合格。某LNG接收站应用案例显示，与传统沥青基填缝剂相比，其低温抗裂性提升60%，且通过第三方机构50000次冷热循环测试。

新型复合结构层的实践验证

针对重型机械车间的高冲击需求，开发了"钢纤维-砂浆-环氧"三层复合体系：底层为直径0.2mm的波浪型钢纤维混凝土（掺量35kg/m³），中间层铺设5mm厚不发火砂浆，面层采用导静电环氧涂层。某坦克维修厂实测数据表明，该结构可承受15kJ冲击能量（相当于1吨重物3m高度坠落），同时表面电阻稳定在1×10^5-1×10^6Ω之间。关键控制点是钢纤维层养护7天后需进行喷砂处理，粗糙度达到CSP3级方能保证层间粘结力≥2.5MPa。
