山区路基破损是村村通公路养护的难题，特别是雨季冲刷和冻融循环造成的基层松散、面层剥落。针对这类山区路基破损，需要采用快硬高强的专用修补料，既要满足24小时开放交通的施工效率，又要达到C40以上抗压强度。我们在云南昭通某县道修复中发现，掺入35%硅灰的复合修补料，28天抗折强度可达6MPa，完全符合GB/T 50448-2015标准。

山区路基破损的典型特征

与平原地区不同，山区路基破损往往伴随边坡滑移和基层掏空。去年处理的重庆武隆项目里，开挖后发现破损面下普遍存在20-40cm的松散层，这是持续渗水导致的典型"脱空型"病害。这类情况如果只用普通混凝土薄层修补，3个月内就会二次开裂。

经验上来看，海拔800米以上区域还要特别注意冻胀破坏。张家口某村村通公路的检测数据显示，-15℃环境下普通修补料经过5次冻融循环后，粘结强度就会下降37%。

修补料选型的三个硬指标

首先是早期强度必须够硬。实测数据表明，修补后4小时抗压强度应≥20MPa才能承受山区重载农用车的碾压。某型号超早强水泥基材料在贵州项目中使用时，添加了2%的纳米早强剂，6小时强度就达到设计值的80%。

其次要考虑材料的流变性能。坡度大于8%的路段，修补料坍落度要控制在160-180mm范围。去年在四川凉山施工时，采用触变型改性剂后，斜坡摊铺的流挂现象减少了70%。

施工中的两个关键动作

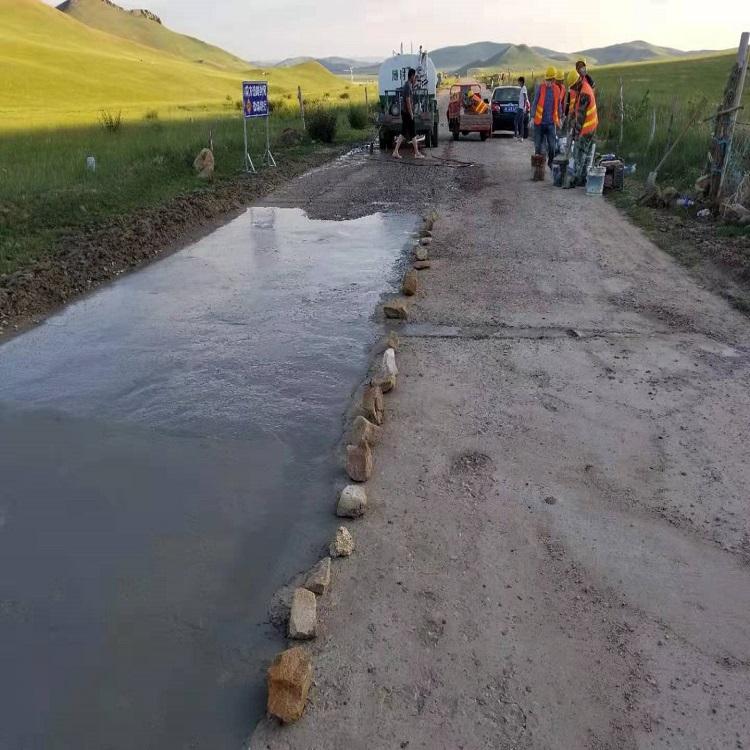

基面处理比材料本身更重要。对于山区路基破损区域，必须用高压水枪（压力≥25MPa）彻底清除松散颗粒，这点在GBJ 97-87规范里特别强调过。实际操作中，我们习惯在冲洗后涂刷一层环氧基界面剂，粘结强度能提升1.8倍。

另一个要点是控制初凝时间。海拔每升高500米，修补料的凝结时间会缩短15-20分钟。西藏林芝的项目就吃过这个亏，后来改用缓凝型配方，在3000米海拔环境下仍能保持45分钟的可操作时间。

雨季施工的特别经验

去年在广西百色抢修时遇到连续降雨，我们摸索出一套"三明治"工法：底层用透水型修补料快速回填，中间加铺防水膜，面层再做2cm厚的耐磨层。监测数据显示，这种结构在日降雨量50mm工况下，破损复发率比传统工法低62%。

特别提醒，雨天施工时材料的含水率要控制在5.5%以内。现场可以用微波含水率测定仪快速检测，这个细节很多施工队容易忽略。

湘西案例里的意外发现

湖南凤凰县某村道修补时，偶然发现当地火山灰掺入修补料后，耐酸雨性能显著提升。实验室验证显示，掺加15%火山灰的试件在pH=3.5的酸液浸泡下，90天强度损失仅4.3%，远低于常规配方的19.7%。

这个案例说明，山区修补料配方需要因地制宜。现在遇到类似项目，我们都会先取样当地矿物材料做适配性测试，往往能发现意想不到的效果。
