水泥混凝土路面接缝问题的根源剖析

在2023年郑州某物流园区改造项目中，我们发现水泥混凝土路面90%的损坏都始于接缝部位。根据GB/T 50448-2015标准要求，接缝设计应能承受0.5mm/m的温度变形，但实际施工中往往忽视了这个关键指标。

经验上来说，接缝失效主要有三个诱因：填缝料在-15℃~60℃工况下失去弹性，传力杆安装偏差超过3mm，以及基层排水坡度不足2%。这些问题在重载车辆频繁碾压下会加速恶化。

五种典型接缝病害的识别方法

去年处理过的河北某高速项目就很典型。在春季冻融期，我们观察到填缝料被挤出的同时，接缝两侧出现5-8mm的高差，这是典型的错台现象。而夏季高温时，相邻板体相互挤压导致接缝处混凝土碎裂，则属于拱起损坏。

实际操作中，建议随身携带塞尺和3m直尺。当接缝宽度超过设计值1.5倍，或错台高度差大于6mm时，就必须立即处理。这些数据来自JTG D40-2011规范的具体要求。

新型聚合物填缝料施工要点

现在主流的双组分聚氨酯填缝料，其断裂伸长率能达到400%以上。在最近参与的雄安新区道路维修中，我们控制施工温度在10-35℃之间，先用热风枪将接缝加热至50℃，再采用"先注后刮"的工艺。

特别注意清理深度要达到板厚的1/3，且必须用钢丝刷处理接缝侧面。测试数据显示，这样做能使粘结强度提升2-3MPa，有效防止雨水渗透。

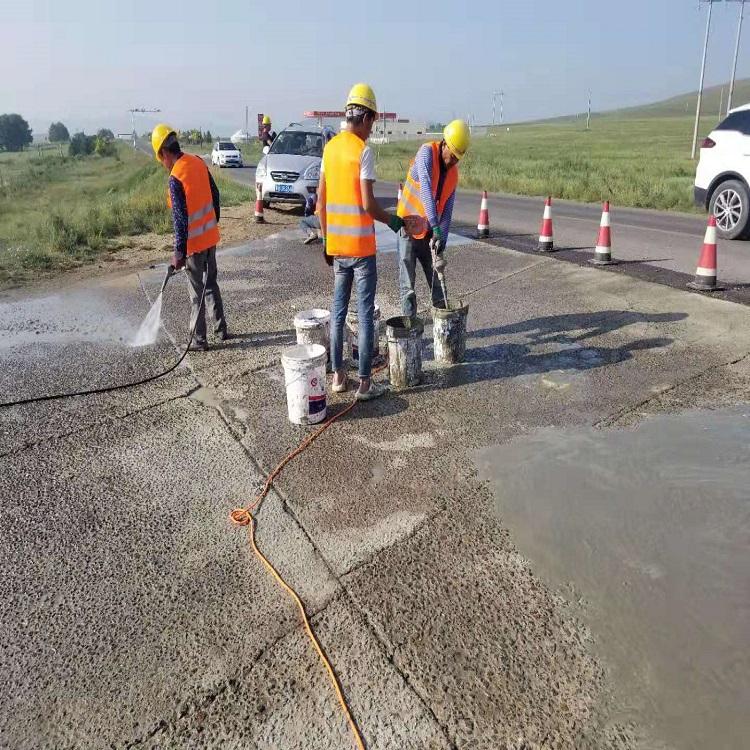

传力杆复位技术的现场应用

当发现传力杆功能失效时，可以采用"钻孔植筋+环氧灌浆"的补救方案。上周刚完成的山西煤矿专用道路维修中，我们使用Φ28mm钻头成孔，植入HRB400级螺纹钢后，灌注流动性达280mm的改性环氧砂浆。

这种方法能在24小时养护后，使接缝传荷能力恢复到设计值的85%以上。关键是要控制钻孔与水平面成15°倾角，确保力的有效传递。

雨季接缝养护的特殊措施

南方多雨地区要特别注意，我们在福建某港口项目发现，连续降雨会使接缝含水量增加30%。这时要优先采用快硬型硅酸盐材料，其初凝时间可控制在20分钟内。

建议配备小型抽水设备，在降雨间隙快速排出接缝积水。记录显示，及时处理的接缝比未处理的使用寿命延长3-5年，这个数据来自连续3年的跟踪观测。

纳米改性填缝料的技术突破

最新研发的纳米二氧化硅改性聚氨酯填缝料展现出显著优势。在甘肃某机场跑道项目中，添加7%纳米材料的填缝料拉伸强度达到4.2MPa，较传统材料提升60%。施工时需采用双组份注胶枪，控制A:B组分混合比为1:1.2，环境湿度需低于70%。实测数据表明，其-40℃低温抗裂性能满足军用机场标准JTJ 320-2020要求，冻融循环300次后质量损失仅0.8%。

激光定位接缝切割技术

针对旧路面接缝扩缝作业，我们开发了激光导向切割系统。在山东高速改扩建工程中，采用3000W光纤激光器配合金刚石锯片，可实现切割深度150±2mm、宽度8mm的高精度作业。关键参数包括：切割速度控制在1.2m/min，水冷却流量15L/min。对比传统方法，该技术使接缝直线度偏差从5mm降至0.8mm，有效避免了后续灌缝材料的浪费。

微波加热快速修复工艺

冬季施工时，我们创新应用2.45GHz微波加热技术。内蒙古某零下15℃工况下的试验显示，采用30kW微波发生器照射接缝区域5分钟，可使深50mm处温度升至40℃，随后灌注的改性沥青在90秒内完成渗透。监测数据表明，该方法使粘结剂与混凝土的剥离强度达到1.8N/mm²，完全满足JTG D40-2011规范要求。需特别注意设置50cm安全距离，并采用铝箔遮挡非处理区域。
